Datos del producto:
|
| Nombre: | Máquina automática del corte del vidrio | Precisión del corte: | ≤±0.30mm |
|---|---|---|---|
| tamaño de max.cutting: | 3660×2750m m | tamaño de min.cutting: | 100×100m m |
| grueso de cristal: | 3~19m m | Velocidad del corte: | max100m/minuto |
| velocidad de transporte de la tabla de cargamento: | 40m/min | velocidad de la inclinación de tabla de cargamento: | 7m/min |
| tamaño de la tabla de cargamento max.absorb: | 3660×2750m m | tamaño de la tabla de cargamento min.absorb: | 1800×1800m m |
| poder del motor del amortiguador de aire: | 5.5kw | ||
| Alta luz: | máquina de vidriero,máquina de cristal de la doble vidriera |
||

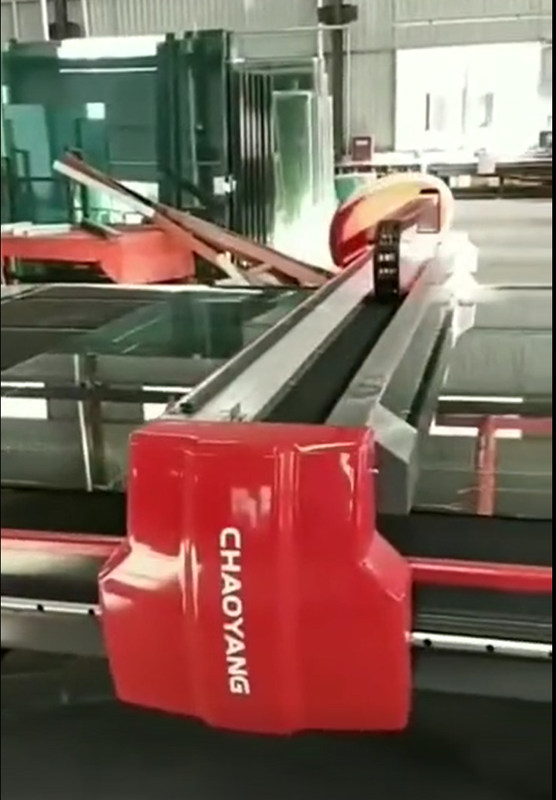

Fácil actuar la máquina automática del corte del vidrio para el corte del vidrio
Composición del equipo
La máquina automática del corte del vidrio consiste en el mecanismo del chasis, mecanismo del haz, mecanismo de la mesa de trabajo, mecanismo del cuchillo de corte, transportando el mecanismo, la exploración fotoeléctrica colocando el mecanismo y el sistema de control eléctrico.
principio de funcionamiento
La máquina automática del corte del vidrio es transportar el cristal tallado transportando la correa a la mesa de trabajo, entró automáticamente la posición del vidrio a través de sistema de la exploración fotoeléctrica, y entonces el cabezal cortador con la rueda de diamante en los movimientos del tenedor del cortador a lo largo de direcciones de X y de Y respectivamente por control de programa, cortó la hoja. El regulador del movimiento del CNC se utiliza en el elemento de control de la máquina, y el motor servo avanzado de la CA se utiliza en la partición de la impulsión.
Parte mecánica
1. Tabla de funcionamiento: Placa de alta densidad impermeable
2. tabla: Fieltro industrial importado (negro)
3. fractura de la barra: madera sólida (color natural)
Nota: Dependiendo de la fecha de expedición y de la mejora técnica, la compañía de la producción se reserva la derecha de substituir las partes compradas de la misma marca.
Parámetro técnico
1. Fractura de la barra: tipo 2+1
2. tamaño de la tabla: 4300 *3200mm
3. grueso del vidrio: 3-19m m
4. poder: 4kw
5. altura de la tabla: 900 + 20m m
parámetro técnico
| precisión del corte | ≤±0.30mm |
| tamaño de max.cutting | 3660×2750m m |
| tamaño de min.cutting | 100×100m m |
| grueso de cristal | 3~19m m |
| velocidad del corte | max100m/minuto |
| altura de la tabla de funcionamiento | 930±25m m |
| altura de la tabla del corte | 4710×3250×930m m |
| dimensión de la tabla del corte | 1500kg |
| velocidad de transporte de la tabla de cargamento | 40m/min |
| velocidad de la inclinación de tabla de cargamento | 7m/min |
| la tabla de cargamento remite distancia | 1000m m |
| tamaño de la tabla de cargamento max.absorb | 3660×2750m m |
| tamaño de la tabla de cargamento min.absorb | 1800×1800m m |
| dimensión de la tabla de cargamento (estación impar) | 6000×3900×930m m |
| grueso máximo del embalaje de cristal | 800m m |
| altura de la viga de madera de min.glass | 240m m |
| fractura de la dimensión de la tabla | 4200×3000×930m m |
| poder del motor del amortiguador de aire | 5.5kw |
| presión de aire | 0,5--0.8Mpa |
| fuente de alimentación | AC380V 50Hz |
| poder total | 18.5KW |
