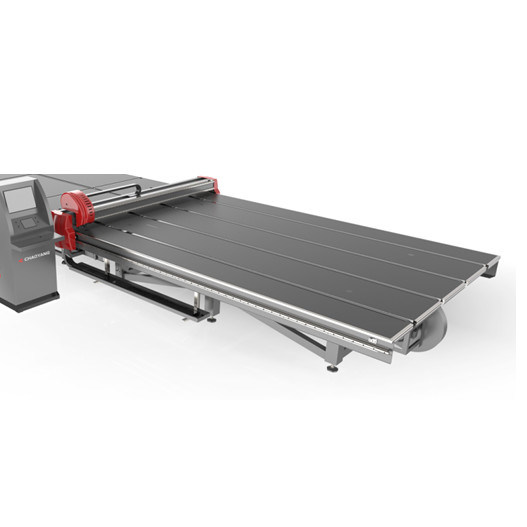

Máquina automatizada 2600*2000 del corte del vidrio del CNC para la línea del corte del vidrio

Máquina automática del corte del vidrio del CNC 2600*2000 para la línea del corte del vidrio

1. Principios de base:

Su principio de funcionamiento es transportar el cristal tallado transportando la correa a la mesa de trabajo, entró automáticamente la posición del vidrio a través de sistema de la exploración fotoeléctrica, y entonces el cabezal cortador con la rueda de diamante en el tenedor del cortador se mueve a lo largo de direcciones de X y de Y respectivamente por el control de programa, cutc la hoja. El regulador del movimiento del CNC se utiliza en el elemento de control de la máquina, y el motor servo avanzado de la CA se utiliza en la partición de la impulsión.

1. Composición del equipo:

Tabla automática del corte: Consiste en el mecanismo del chasis, mecanismo del haz, mecanismo de la mesa de trabajo, mecanismo del cuchillo de corte, transportando el mecanismo, la exploración fotoeléctrica colocando el mecanismo y el sistema de control eléctrico.

2. Pasos de funcionamiento detallados:

Refiera a las “instrucciones para el uso de la tabla completamente automática del corte del vidrio”

3. Funcionamiento del equipo:

1, el material del chasis es soldado con autógena y formado por el acero estándar nacional del puente de la sección manganeso-que contiene (Q345A) después del tratamiento de envejecimiento. Las propiedades mecánicas, la plasticidad y las propiedades de soldadura completas de esta clase de acero son buenas. El marco se procesa en conjunto, y la estabilidad y la exactitud del equipo son mejoradas grandemente moderando el tratamiento del envejecimiento para asegurar la estabilidad del producto. Después de proceso especial del retiro del moho, se quita la capa de los puntos y del óxido del moho de la superficie. La capa superior se rocía con la cartilla de epoxy de alto grado y la capa superior se rocía con la pintura de alto grado del automóvil.
2, con el análisis del software profesional de la estructura, el equipo asegura la estabilidad, equilibrio dinámico, fuerza mecánica para alcanzar la mayoría del complemento perfecto, y se asegura de que la estructura de la tabla no está deformada.
3, el dispositivo tiene una función de reset dominante. Puede terminar todas las preparaciones antes de comenzar automáticamente haciendo clic en la pantalla táctil, que mejora grandemente la eficacia del trabajo.
4, arreglo razonable de cables y tubos de gas integrales y lacre completo
5, guía linear silenciosa de alta velocidad se adopta para el carril de guía, que tiene alta exactitud del corte y de poco ruido.
6, motor servo de Ankawa del japonés avanzado se utiliza en la parte de conducción, que hace el equipo confiable, error pequeño y eficiente.
7, válvula electromagnética proporcional de SMC del japonés se utiliza para cortar el arroz. La presión se ajusta automáticamente según el grueso de cristal. La cabeza de cortador gira 360 grados, y el cortador superior y más bajo del buffering corta (cualquier línea recta y toda clase de vidrio formado especial se pueden cortar exactamente).
8, la cabeza del cuchillo se equipa de la función de la protección del cuchillo. Si las caídas de la cabeza del cuchillo fuera del hueco de cristal o de cristal, el programa para automáticamente, con eficacia previniendo daño a las piezas y al vidrio.
9, impulsión de alta velocidad del motor doble (servo grande de Yaskawa de la inercia) asegura velocidad y facilidad del corte
10, dispositivo del transportador, dispositivo de transmisión automática, convenientes síncronos para que transmisión de cristal, regulación de la velocidad de la conversión de frecuencia, estable y fácil superiores y más bajos optimicen la velocidad de la transmisión
11, dispositivo de colocación, sistema de colocación de la exploración fotoeléctrica
12, función de la remuneración, remuneración de la excentricidad de la herramienta, remuneración de la liquidación, remuneración de la echada

4. Configuración mecánica:

1. , Transporte principal de NSK: NSK;
2. , Vía guía: FUJUN;
3. , Estante/engranaje: RUIAN;
4. , Rueda del cuchillo/tenedor: Jugador de bolos, Alemania;
5. , Tabla: Fieltro industrial importado;
6. , Tablero de tabla: tablero de alta densidad impermeable;

5. Configuración eléctrica:

1. Voltaje de fuente de alimentación: 380V/50HZ (las circunstancias especiales se pueden diseñar según requisitos de cliente)
2. Presión de la fuente del gas: 0.6-0.8 Mpa; (Usuario proporcionado)
3. Sistema servo: Motor servo de Yaskawa
4. Convertidor: Delta
5. Transportación del reductor: Sankai/Zhongyan
6. Válvula proporcional: SMC
7. Válvula electromagnética principal: Airtac
8. Regulador del movimiento: GUGAO/OPTIMA
9. Retransmisión intermedia: Hequan/Puruide
10. Contactor de la CA: Schneider
11. Disyuntor del motor: Schneider
12. Interruptor del aire: Zhengtai
13. Interruptor de proximidad: Guangchuan/puruide/aotongmike

Nota: Dependiendo de la fecha de expedición y de la mejora técnica, la compañía de la producción se reserva la derecha de substituir las partes compradas de la misma marca.

6. Parámetro técnico

7. Pieza del software:

Regulador del movimiento:

1) Velocidad corriente rápida, buen funcionamiento, alta exactitud de control, estructura de regulador modular;

2) El interfaz antropomecánico es simple y abundante, el ajuste del parámetro es simple, los parámetros que necesitan ser modificados por los operadores son menos, simples e intuitivos, y los requisitos para los operadores son bajos.

3) Canalice el modo del corte, modo de colocación fotoeléctrico del corte y el modo directo del corte se fija libremente con opciones. El modo automático del corte y el modo de operación de aire se pueden cambiar en cualquier momento durante el proceso.

4) La jerarquización gráfica que programaba, selecto de la biblioteca especial-formado de la biblioteca, fijó los parámetros relevantes, procesando cantidad, jerarquización automática, generando procesando trayectoria;

5) Termine el almacenamiento de la acción de cristal de la presión, una vez que la presión de corte de cada grueso de la especificación se entra y se ahorra, él puede ser invocado directamente;

6) Tiempo real que sigue y que exhibe de la trayectoria de proceso, grabación oportuno de coordenadas del movimiento, estado del eje, estado I/0, grabación automático de la diagnosis de falta y alarma;

7) Reciba una variedad de software estupendo de proceso del paquete de los documentos, fichero de AUTOCAD DXF, el sistema tiene sus propios gráficos que corrigen el software (exactamente lo mismo que el método que corrige de Paul);
8) Programación gráfica de la jerarquización de la biblioteca, seleccionando forma anormal de la biblioteca, fijando los parámetros relevantes, procesando cantidad, jerarquización automática, generando procesando trayectoria;

9) La función de clasificación de los archivos de clase de DXF, incluyendo el punto más cercano, punto de entrada, o por los gráficos colorea opciones a la derecha, a la izquierda de clasificación y otras. Libere el interruptor entre el corte monofásico y el corte bidireccional se observa.

10) La función de colocación fotoeléctrica, según el ángulo real de la posición y de desviación, ajusta automáticamente el corte;

11) Función de la remuneración: equipe la remuneración de la excentricidad, remuneración de la liquidación, remuneración de la echada;
12) Toda clase de protección: incluyendo límite suave y duro, el límite de la presión del cortador, parada de emergencia externa controla y así sucesivamente.

Software de la optimización:

1. Resultados importables de la optimización hechos en la oficina
2. El esquema del corte puede ser creado y ser corregido manualmente
3. Con la copia y funciones móviles
4. El corregir manual de la secuencia del corte
5. El esquema del corte se puede crear rápidamente por modos de X, de Y y de Z.
6. Optimización simultánea de remiendos originales y pequeños múltiples
7. El componer tipo optimizado sin la limitación del tamaño
8. Rotación del resultado, gestión del espejo, etc. optimizados.
9. Gestión de la prioridad para la optimización tamaño pequeño del corte
10. Gestión de la prioridad de la optimización de cristal original de la hoja
11. Proceso de los gráficos de la función de la exploración de la plantilla y de la exploración
12. Gestión de la memoria externa de cristal original de la hoja
13. 20 algoritmos de optimización eficientes
14. Los gráficos del corte pueden ser corregidos
15. Impresión del diseño de la etiqueta y de la etiqueta (Etiqueta-MANERA)
16. Impresión clara del informe optimizado del resultado
17. Importación del archivo de datos de Excel
18. Gestión baja-e y adhesiva del corte del vidrio
19. Una biblioteca de los gráficos que contiene 350 gráficos paramétricos, incluyendo todos los gráficos de uso general mecanografía (la Geo-manera)
20. Sistema de cad bidimensional con la función de proceso anormal de la exploración (Cad-manera)
21. Automáticamente convirtiendo señales digitales de sistemas del CNC en la formación gráfica señala
22. Hay muchas opciones de lengua para el interfaz de la operación del software, incluyendo el interfaz chino.
23. Siga el último desarrollo de programas internacional, proporcione las versiones actualizadas en tiempo real, y alcance los últimos requisitos funcionales para los clientes
