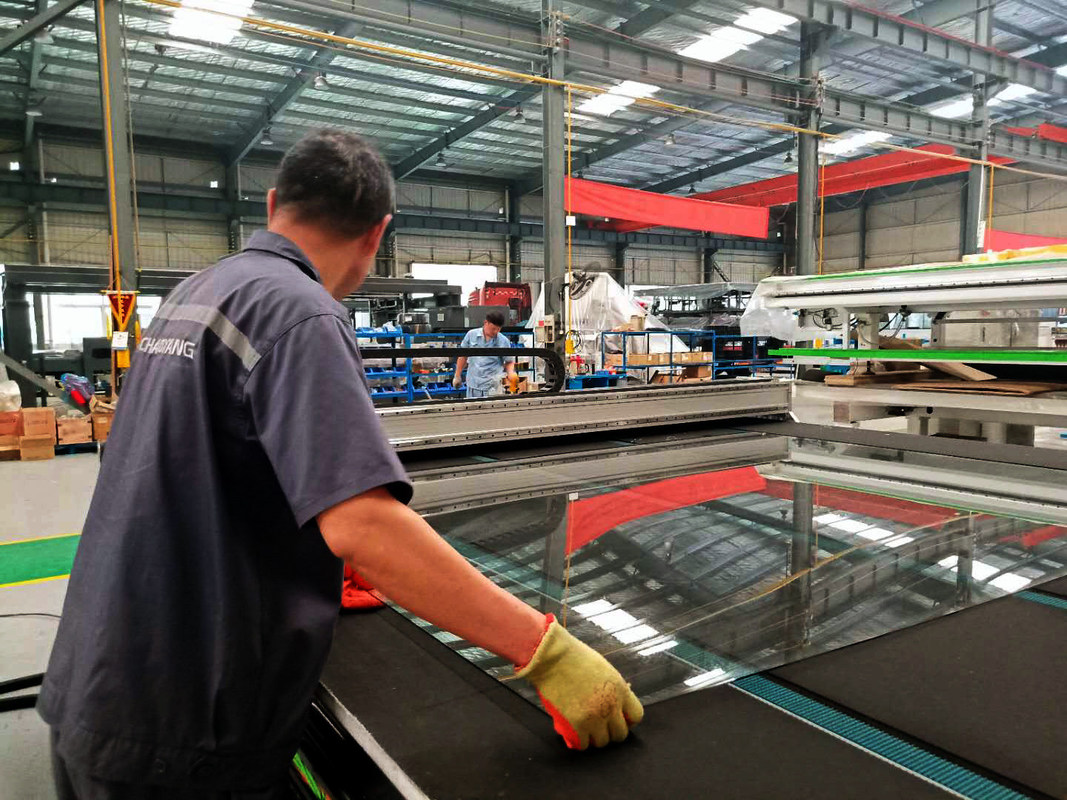

máquina completamente automática del corte del vidrio del CNC del motor servo para procesar el vidrio

Máquina automática del corte del vidrio del CNC para procesar el vidrio

1. Principios de base:

Su principio de trabajo es transportar el cristal tallado transportando la correa a la mesa de trabajo, entró automáticamente la posición del vidrio a través de sistema de la exploración fotoeléctrica, y entonces el cabezal cortador con la rueda de diamante en los movimientos del tenedor del cortador a lo largo de direcciones de X y de Y respectivamente por el control de programa, cutc la hoja. El regulador del movimiento del CNC se utiliza en el elemento de control de la máquina, y el motor servo avanzado de la CA se utiliza en la partición de la impulsión.

1. Composición del equipo:

Tabla que corta automática: Consiste en el mecanismo del chasis, mecanismo del haz, mecanismo de la mesa de trabajo, mecanismo del cuchillo de corte, transportando el mecanismo, el mecanismo de colocación de la exploración fotoeléctrica y el sistema de control eléctrico.

2. Pasos de trabajo detallados:

Refiera a las “instrucciones para el uso de la tabla completamente automática del corte del vidrio”

3. Funcionamiento del equipo:

1, el material del chasis es soldado con autógena y formado por el acero estándar nacional del puente de la sección manganeso-que contiene (Q345A) después del tratamiento de envejecimiento. Las propiedades mecánicas, la plasticidad y las propiedades de soldadura completas de esta clase de acero son buenas. El marco se procesa en conjunto, y la estabilidad y la exactitud del equipo son mejoradas grandemente moderando el tratamiento de envejecimiento para asegurar la estabilidad del producto. Después de proceso especial del retiro del moho, se quitan los puntos del moho y la capa superficiales del óxido. La capa superior se rocía con la cartilla de epoxy de alto grado y la capa superior se rocía con la pintura de alto grado del automóvil.
2, con el análisis del software profesional de la estructura, el equipo asegura la estabilidad, equilibrio dinámico, fuerza mecánica para alcanzar la mayoría del complemento perfecto, y se asegura de que la estructura de la tabla no está deformada.
3, el dispositivo tiene una función de reset dominante. Puede terminar todas las preparaciones antes de comenzar automáticamente haciendo clic en la pantalla táctil, que mejora grandemente la eficacia del trabajo.
4, arreglo razonable de cables y tubos de gas integrales y lacre completo
5, guía linear silenciosa de alta velocidad se adopta para el carril de guía, que tiene alta exactitud que corta y de poco ruido.
6, motor servo japonés avanzado de Ankawa se utiliza en la parte de conducción, que hace el equipo confiable, error pequeño y eficiente.
7, válvula electromagnética proporcional japonesa de SMC se utiliza para cortar el arroz. La presión se ajusta automáticamente según el grueso de cristal. La cabeza de cortador gira 360 grados, y la parte superior y baja los cortes del cortador que protegen (cualquier línea recta y toda clase de vidrio formado especial se pueden cortar exactamente).
8, la cabeza del cuchillo se equipa de la función de la protección del cuchillo. Si la cabeza del cuchillo cae fuera del vidrio o del hueco de cristal, el programa para automáticamente, con eficacia previniendo daño a las piezas y al vidrio.
9, impulsión de alta velocidad del motor doble (servo grande de Yaskawa de la inercia) asegura cortar velocidad y facilidad
10, dispositivo del transportador, dispositivo de transmisión automática, convenientes síncronos para que transmisión de cristal, regulación de la velocidad de la conversión de frecuencia, estable y fácil superiores y más bajos optimicen la velocidad de la transmisión
11, dispositivo de colocación, sistema de colocación de la exploración fotoeléctrica
12, función de la remuneración, remuneración de la excentricidad de la herramienta, remuneración de la liquidación, remuneración de la echada

4. Configuración mecánica:

1. , Transporte principal de NSK: NSK;
2. , Vía guía: FUJUN;
3. , Estante/engranaje: RUIAN;
4. , Rueda del cuchillo/tenedor: Jugador de bolos, Alemania;
5. , Tabla: Fieltro industrial importado;
6. , Tablero de tabla: tablero de alta densidad impermeable;

5. Configuración eléctrica:

1. Voltaje de fuente de alimentación: 380V/50HZ (las circunstancias especiales se pueden diseñar según requisitos de cliente)
2. Presión de la fuente del gas: 0.6-0.8 Mpa; (El usuario proporcionó)
3. Sistema servo: Motor servo de Yaskawa
4. Convertidor: Delta
5. Transportación del reductor: Sankai/Zhongyan
6. Válvula proporcional: SMC
7. Válvula electromagnética principal: Airtac
8. Regulador del movimiento: GUGAO/OPTIMA
9. Retransmisión intermedia: Hequan/Puruide
10. Contactor de la CA: Schneider
11. Disyuntor del motor: Schneider
12. Interruptor del aire: Zhengtai
13. Interruptor de proximidad: Guangchuan/puruide/aotongmike

Nota: Dependiendo de la fecha de expedición y de la mejora técnica, la compañía de la producción se reserva la derecha de substituir las partes compradas de la misma marca.

6. Parámetro técnico

7. Pieza del software:

Regulador del movimiento:

1) Velocidad corriente rápida, buen funcionamiento, alta exactitud de control, estructura de regulador modular;

2) El interfaz antropomecánico es simple y abundante, el ajuste del parámetro es simple, los parámetros que necesitan ser modificados por los operadores son menos, simples e intuitivos, y los requisitos para los operadores son bajos.

3) El modo del corte de la tubería, el modo que corta de colocación fotoeléctrico y el modo directo del corte se fijan libremente con opciones. El modo que corta automático y el modo de operación de aire se pueden cambiar en cualquier momento durante el proceso.

4) La jerarquización gráfica que programaba, selecto de la biblioteca especial-formado de la biblioteca, fijó los parámetros relevantes, procesando cantidad, jerarquización automática, generando procesando trayectoria;

5) Almacenamiento completo de la acción de cristal de la presión, una vez que la presión de corte de cada grueso de la especificación es entrada y ahorrado, puede ser invocado directamente;

6) Seguimiento y exhibición en tiempo real de la trayectoria de proceso, grabación oportuna de los coordenadas del movimiento, estado del eje, estado I/0, grabación automática de la diagnosis de falta y alarma;

7) Reciba una variedad de software estupendo de proceso del paquete de los documentos, fichero de AUTOCAD DXF, el sistema tiene sus propios gráficos que corrigen el software (exactamente lo mismo que el método que corrige de Paul);
8) programación de la jerarquización de la biblioteca del gráfico, seleccionando forma anormal de la biblioteca, fijando los parámetros relevantes, procesando cantidad, jerarquización automática, generando procesando trayectoria;

9) La función de clasificación de los archivos de clase de DXF, incluyendo el punto más cercano, punto de entrada, o por los gráficos colorea opciones a la derecha, a la izquierda de clasificación y otras. Libere el interruptor entre el corte monofásico y el corte bidireccional se observa.

10) La función de colocación fotoeléctrica, según el ángulo real de la posición y de desviación, ajusta automáticamente el corte;

11) Función de la remuneración: remuneración de la excentricidad de la herramienta, remuneración de la liquidación, remuneración de la echada;
12) Toda clase de protección: incluyendo límite suave y duro, límite de la presión del cortador, control externo de la parada de emergencia y así sucesivamente.

Software de la optimización:

1. Resultados importables de la optimización hechos en la oficina
2. Cortar esquema puede ser creada y ser corregida manualmente
3. Con la copia y funciones móviles
4. El corregir del manual de cortar secuencia
5. El esquema que corta se puede crear rápidamente por modos de X, de Y y de Z.
6. Optimización simultánea de remiendos originales y pequeños múltiples
7. El componer tipo optimizado sin la limitación del tamaño
8. Rotación del resultado, gestión del espejo, etc. optimizados.
9. Gestión de la prioridad para la optimización que corta tamaño pequeño
10. Gestión de la prioridad de la optimización de cristal original de la hoja
11. Proceso de los gráficos de la función de la exploración de la plantilla y de la exploración
12. Gestión de la memoria externa de cristal original de la hoja
13. 20 algoritmos de optimización eficientes
14. Cortar gráficos puede ser corregida
15. Impresión del diseño de la etiqueta y de la etiqueta (Etiqueta-MANERA)
16. Impresión clara del informe optimizado del resultado
17. Importación del archivo de datos de Excel
18. Gestión baja-e y adhesiva del corte del vidrio
19. Una biblioteca de los gráficos que contiene 350 gráficos paramétricos, incluyendo todos los tipos de uso general de los gráficos (Geo-manera)
20. Sistema de cad bidimensional con la función de proceso de exploración anormal (Cad-manera)
21. Automáticamente convertir señales digitales de sistemas del CNC en puntos de formación gráficos
22. Hay muchas opciones de lengua para el interfaz de la operación del software, incluyendo el interfaz chino.
23. Siga el último desarrollo de programas internacional, proporcione las versiones actualizadas en tiempo real, y alcance los últimos requisitos funcionales para los clientes

Productos relacionados del VIDRIO de LIJIANG

Máquina de pulir de E de vidrio del borde bajo automático de la película para la eliminación de la película baja-e

Máquinas de proceso de cristal aisladores: La máquina baja-e vertical de la eliminación de la película de cristal para hacer el vidrio de la doble vidriera se utiliza para suprimir la película sobre el vidrio bajo-e con velocidad rápida. La máquina de la eliminación puede suprimir el vidrio del rectángulo y vidrio de la forma, tiene 6 motores servos.

Características principales:

Acceso de cristal bidireccional

Suprima el vidrio bajo-e de plata doble y triple

Automáticamente tamaño de cristal de la medida

Automáticamente distinguir la superficie baja-e

La eliminación del borde es ajustable

La cabeza puede ser 360°Safe girado y dispositivo automático completo

Sistema de control del PLC, interfaz de la pantalla táctil

Seis sistemas de control de los servos

El sistema de control inteligente, puede reconocer el procesamiento por lotes

RFQ:

1. ¿Cuál es la función de la máquina de la eliminación de la película?

La función principal es quitar la película del borde del vidrio bajo-e

2. ¿Por qué debe suprimir la película de cristal baja-e?

Para evitar que la película oxide cuando se sintetiza el vidrio aislador.

3. ¿Qué necesidades de cristal de ser suprimido?

Cuando vidrio bajo-e off-line

4. ¿Además de usar la máquina vertical de la eliminación de la película para suprimir la película, qué otras maneras pueden quitar la película?

Máquina de pulir del borde manual, horizontal, máquina de pulir del borde bilateral, máquina de pulir del borde del cuatro-borde, cortadora, etc

5. ¿Cuáles son las ventajas de usar nuestro separador de la película? ¿Cuáles son las desventajas? ¿Cuáles son las ventajas de usar otros métodos? ¿Cuáles son las desventajas?

Con nuestro el rdeletion vertical de la película la máquina se puede conectar para utilizar, ahorrar el trabajo, película que quita efecto es llanura buena, de cristal es buena, puede estar además del vidrio plano grande. La desventaja es aumentar la longitud de la línea entera, cubre una área extensa.

El efecto manual del retiro de la película es pobre, despacio. Los otros son retiro de la película antes de endurecer, porque el tiempo de calentamiento del vidrio blanco y del vidrio bajo-e durante el endurecimiento no es lo mismo, él causarán la deformación de cristal, ventaja no necesitan la inversión demasiado alta.

6. ¿Es de cristal antes de endurecer la película de la divisoria es bueno después de endurecer la película de la divisoria sigue siendo bueno? ¿Por qué es eso?

Después de endurecer, el retiro de la película es deformación buena, de cristal es pequeño.

7. ¿Qué marca de PLC, conductor del motor servo, convertidor de frecuencia se utiliza a la máquina de la eliminación?

Actualmente, motor servo e impulsión del PLC del delta, delta del inversor y schneider

8. ¿En cuántas secciones hace la máquina de la eliminación de la película la divisoria? ¿Cuáles son las dimensiones de cada segmento? ¿Cuáles son los papeles?

La máquina de la eliminación de la película se divide en tres secciones, las primeras o la tercera sección es 2,2 metros, principalmente para la entrada y la salida y el almacenamiento de cristal del vidrio, la sección central 5,3 metros, principalmente para la eliminación de la película.

9. ¿Puede el dispositivo distinguir la superficie baja-e de la película?

La capa de la película se puede detectar automáticamente.

10. ¿Usted necesita entrar la longitud y la anchura del vidrio al usar el Film Remover?

No, se detecta automáticamente.
