Datos del producto:
|
nombre: | Tablas del corte del vidrio | Tamaño de vidrio: | 2600*2000 |
---|---|---|---|
Cortar velocidad: | 0-200m/min | Voltaje de fuente de alimentación: | 380V/50Hz |
Sistema servo: | Motor servo de Yaskawa | Grueso de cristal: | 3 - 19m m |
Cortar exactitud: | ±0.15 | ||
Alta luz: | tablas del corte del vidrio del CNC 200m/min,tablas del corte del vidrio del CNC de 19m m,Tablas 200m/min del corte del vidrio del CNC |

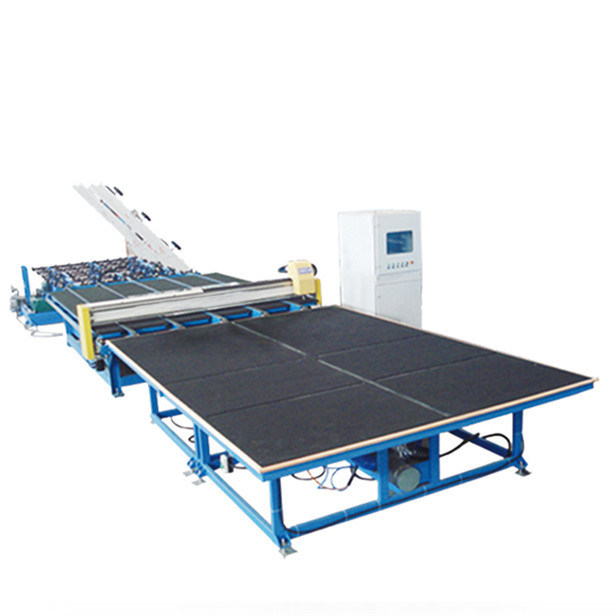

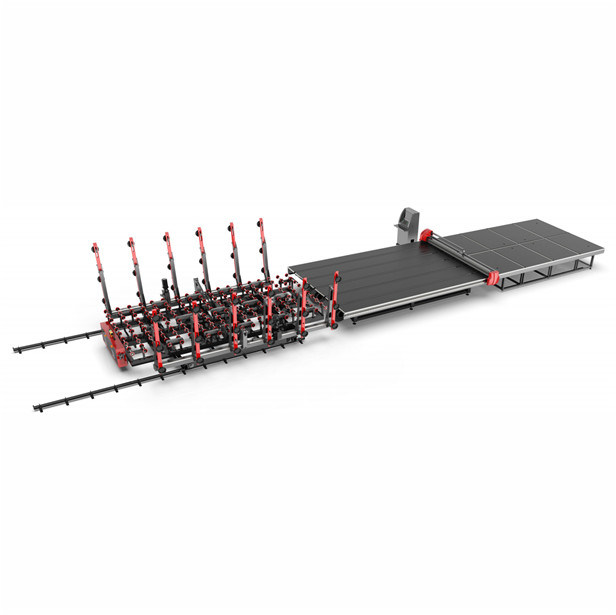

1. Descripción de las tablas del corte del vidrio
El principio de trabajo de las tablas del corte del vidrio es transportar el cristal tallado transportando la correa a la mesa de trabajo, entró automáticamente la posición del vidrio a través de sistema de la exploración fotoeléctrica, y entonces el cabezal cortador con la rueda de diamante en los movimientos del tenedor del cortador a lo largo de direcciones de X y de Y respectivamente por el control de programa, cutc la hoja. La CA avanzada que el motor servo se utiliza en la pieza de la impulsión, regulador del movimiento del CNC se utiliza en el elemento de control de la máquina.
2. Composición de tabla del corte del vidrio:
Tablas automáticas del corte del vidrio: Consiste en el mecanismo del chasis, mecanismo del haz, mecanismo de la mesa de trabajo, mecanismo del cuchillo de corte, transportando el mecanismo, el mecanismo de colocación de la exploración fotoeléctrica y el sistema de control eléctrico.
3. Característica del cortador de cristal
1, guía linear silenciosa de alta velocidad se adopta para el carril de guía, que tiene alta exactitud que corta y de poco ruido.
2, con el análisis del software profesional de la estructura, el equipo asegura la estabilidad, equilibrio dinámico, fuerza mecánica para alcanzar la mayoría del complemento perfecto, y se asegura de que la estructura de la tabla no está deformada.
3, motor servo japonés avanzado de Ankawa se utiliza en la parte de conducción, que hace el equipo confiable, error pequeño y eficiente.
4, el material del chasis es soldado con autógena y formado por el acero estándar nacional del puente de la sección manganeso-que contiene (Q345A) después del tratamiento de envejecimiento. Las propiedades mecánicas, la plasticidad y las propiedades de soldadura completas de esta clase de acero son buenas. El marco se procesa en conjunto, y la estabilidad y la exactitud del equipo son mejoradas grandemente moderando el tratamiento de envejecimiento para asegurar la estabilidad del producto. Después de proceso especial del retiro del moho, se quitan los puntos del moho y la capa superficiales del óxido. La capa superior se rocía con la cartilla de epoxy de alto grado y la capa superior se rocía con la pintura de alto grado del automóvil.
5, arreglo razonable de cables y tubos de gas integrales y lacre completo
6, el dispositivo tiene una función de reset dominante. Puede terminar todas las preparaciones antes de comenzar automáticamente haciendo clic en la pantalla táctil, que mejora grandemente la eficacia del trabajo.
7, válvula electromagnética proporcional japonesa de SMC se utiliza para cortar el arroz. La presión se ajusta automáticamente según el grueso de cristal. La cabeza de cortador gira 360 grados, y la parte superior y baja los cortes del cortador que protegen (cualquier línea recta y toda clase de vidrio formado especial se pueden cortar exactamente).
8, impulsión de alta velocidad del motor doble (servo grande de Yaskawa de la inercia) asegura cortar velocidad y facilidad
9, dispositivo del transportador, dispositivo de transmisión automática, convenientes síncronos para que transmisión de cristal, regulación de la velocidad de la conversión de frecuencia, estable y fácil superiores y más bajos optimicen la velocidad de la transmisión
10, función de la remuneración, remuneración de la excentricidad de la herramienta, remuneración de la liquidación, remuneración de la echada
11, la cabeza del cuchillo se equipa de la función de la protección del cuchillo. Si la cabeza del cuchillo cae fuera del vidrio o del hueco de cristal, el programa para automáticamente, con eficacia previniendo daño a las piezas y al vidrio.
12, dispositivo de colocación, sistema de colocación de la exploración fotoeléctrica
parámetro 4.Technical
Tamaño máximo | 2600X2000m m |
Grueso | 3~19m m |
Cortar exactitud | ±0.15 |
Cortar exactitud del vidrio especial-formado | ±0.20 |
Cortar velocidad | 0-200m/min |
Transportación de velocidad | 0-25m/min |
Tamaño de la máquina | 9600X2800X900±20m m |
Altura de la tabla de funcionamiento | 900mm±20m m |
Peso | 2600kg |
Poder total del equipo | 5-8kw |
5.Equipment configuran
parte 6.Software
1) El interfaz antropomecánico es simple y abundante, el ajuste del parámetro es simple, los parámetros que necesitan ser modificados por los operadores son menos, simples e intuitivos, y los requisitos para los operadores son bajos.
2) Velocidad corriente rápida, buen funcionamiento, alta exactitud de control, estructura de regulador modular;
3) El modo del corte de la tubería, el modo que corta de colocación fotoeléctrico y el modo directo del corte se fijan libremente con opciones. El modo que corta automático y el modo de operación de aire se pueden cambiar en cualquier momento durante el proceso.
4) Seguimiento y exhibición en tiempo real de la trayectoria de proceso, grabación oportuna de los coordenadas del movimiento, estado del eje, estado I/0, grabación automática de la diagnosis de falta y alarma;
5) La jerarquización gráfica que programaba, selecto de la biblioteca especial-formado de la biblioteca, fijó los parámetros relevantes, procesando cantidad, jerarquización automática, generando procesando trayectoria;
6) Reciba una variedad de software estupendo de proceso del paquete de los documentos, fichero de AUTOCAD DXF, el sistema tiene sus propios gráficos que corrigen el software (exactamente lo mismo que el método que corrige de Paul);
7) Programación gráfica de la jerarquización de la biblioteca, seleccionando forma anormal de la biblioteca, fijando los parámetros relevantes, procesando cantidad, jerarquización automática, generando procesando trayectoria;
8) Almacenamiento completo de la acción de cristal de la presión, una vez que la presión de corte de cada grueso de la especificación es entrada y ahorrado, puede ser invocado directamente;
9)La función de colocación fotoeléctrica, según el ángulo real de la posición y de desviación, ajusta automáticamente el corte;
10) la función de clasificación de los archivos de clase de DXF, incluyendo el punto más cercano, punto de entrada, o por los gráficos colorea opciones a la derecha, a la izquierda de clasificación y otras. Libere el interruptor entre el corte monofásico y el corte bidireccional se observa.
11) Toda clase de protección: incluyendo límite suave y duro, límite de la presión del cortador, control externo de la parada de emergencia y así sucesivamente.
12) Función de la remuneración: remuneración de la excentricidad de la herramienta, remuneración de la liquidación, remuneración de la echada;
