Datos del producto:
|
| Nombre de la producción: | Cadena de producción de cristal aislador automática | Material de la arandela: | Acero inoxidable |
|---|---|---|---|
| Cepillos: | cepillos suaves para bajo-e | motor de servicio: | Alemania Siemens |
| Velocidad que se lava: | 8-10 m/min | prensa de planchar: | Placa ajustable |
| tamaño de cristal máximo: | 3300*7000m m | Tamaño de cristal mínimo: | 280*450 milímetro |
| espesor del vidrio: | 3-30m m | ||
| Alta luz: | Línea automática Jumbo IG,Línea de producción de vidrio aislante automático de tamaño,Línea de producción de vidrio aislante de 8 m/min |
||

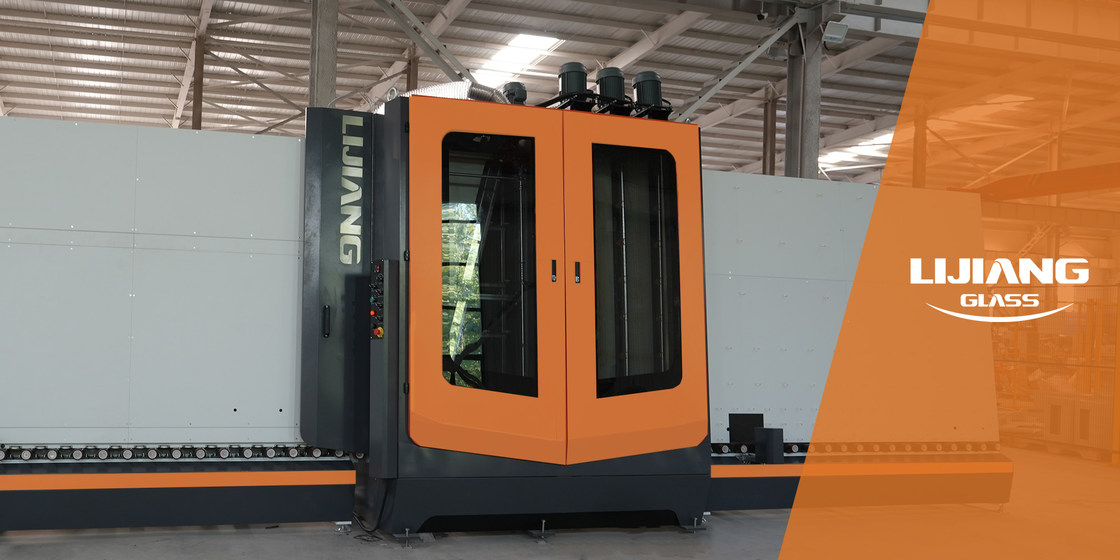

Línea automática de procesamiento de vidrio aislante tamaño Jumbo 3300mm*7000mm
La línea IG de tamaño automático Jumbo puede realizar el lavado de vidrio sin dejar marcas de la rueda de transferencia; medición automática de la altura del vidrio por viga; posicionamiento y montaje de marcos de aluminio,llenado y prensado de gas , ajuste automático de la brecha de llenado de gas, detección automática de la concentración de gas de argón, sellado automático y otras funciones.vidrio de forma especialLa velocidad rápida y la alta eficiencia, que resuelve el problema de la transmisión de vidrio aislante de tamaño gigante, el llenado de gas, el prensado y el sellado son difíciles de operar,Y se dan cuenta de que el tamaño gigante aislante de vidrio real limpio sin manchasEl nivel global ha alcanzado el nivel avanzado internacional.
• las condiciones de trabajoLínea de producción de vidrio aislantetiene 7 secciones
01 sección de transferencia;
02 sección de lavado y secado;
La lavadora de vidrio está hecha de acero inoxidable de alta calidad, fuerte y duradero.
Con un dispositivo automático de medición del grosor del vidrio, no es necesario ajustar el grosor del vidrio por separado y la limpieza automática,Así se evita científicamente el engorroso ajuste manual cuando más de 8 mm, el más grueso se puede limpiar a 30 mm.
El rodamiento del cepillo y el asiento del rodamiento es una parte importante de la máquina de limpieza, de alta velocidad, fácil de dañar.que son más duraderos y estables que otros materiales de caucho y plástico.
Máquina de secado de vidrio
•La distancia de apertura y cierre del cuchillo de aire se puede ajustar automáticamente según el espesor del vidrio.
•La estructura de ajuste adopta una estructura mecánica, alta estabilidad.
•Puede limpiar continuamente vidrio de diferentes espesores sin necesidad de ajuste manual del cuchillo de aire.
La hoja puede ajustar automáticamente la apertura y la distancia de acuerdo con el espesor del vidrio.
La estructura de ajuste adopta una estructura mecánica, alta estabilidad.
Puede ser de diferentes espesores de vidrio de limpieza continua, no es necesario ajustar manualmente el cuchillo de aire.
Sección 03 de descarga;
La sección de inspección de vidrio adopta un diseño avanzado de estructura de ajuste de tornillo, la precisión de posicionamiento del marco de aluminio es alta.
El riel de guía de aleación de aluminio es ligero y plano, y se puede ajustar automáticamente hacia arriba y hacia abajo de acuerdo con la altura del vidrio.
El conjunto adopta un diseño hueco, y la puerta trasera de mantenimiento se añade para facilitar la limpieza de manchas en la parte posterior del vidrio.
04 sección de inspección e instalación;
•Diseño avanzado de la estructura de ajuste de tornillo, alta precisión de posicionamiento del espaciador de aluminio.
•El carril de guía de aleación de aluminio es ligero y plano, se ajusta automáticamente hacia arriba y hacia abajo según la altura del cristal.
•Adopta un diseño hueco y la puerta de mantenimiento está diseñada para limpiar las manchas persistentes en la parte posterior del vidrio.
05 sección de transferencia;
06 sección de prensado y llenado;
•Modo de prensado: el modo de correa sincrónica de servomotor se utiliza para garantizar una precisión de prensado ultra alta, una velocidad de prensado alta, puede fabricar vidrio supergrande y superespeso.
•Presión doble de placas: dos secciones de prensado son paralelas y pueden utilizarse por separado o simultáneamente.El vidrio pequeño se puede procesar en dos piezas al mismo tiempo para mejorar la eficiencia de toda la línea (patentada).
•Construcción ajustable a la presión de las placas: el tablero y el marco de acero están equipados con más de 150 puntos de ajuste, que se pueden ajustar punto a punto,y puede proporcionar una mejor protección de sellado para el vidrio aislante con aire (tecnología Bystronic).
Sección 07 de descarga.
• Vidrio de almacenamiento
• Se puede conectar a una máquina de sellado
Principales características de la línea de producción de vidrio aislante vertical
• Sistema de control PLC, interfaz de pantalla táctil
• Utilización de servomotores de Siemens
• Aplicable para la producción de vidrio doble, triple
• Dos piezas de IGU podrían ser prensadas y llenadas de gas en una sola vez, cada IGU podría llenar el gas de argón más del 90%
• Línea de procesamiento de IG de alta velocidad, hemos obtenido derechos de patente en China en 2019
• Solución del problema de la espera de trabajo en el robot de sellado: instalación de dos marcos espaciadores para dos UIG por un trabajador
Funciones opcionales de la línea de procesamiento de vidrio aislante
• Vidrio en forma
• Vidrio escalonado con bordes opcionales
• Relleno automático del gas de argón
• Tecnología flotante para transferir vidrio
• Para evitar que el vidrio se contamine con ruedas y deje rastros para mejorar la calidad del vidrio.calidad deProducción de IG
• Presión y llenado de 2 unidades de IG, en total 8 secciones
• Medición automática del tamaño del vidrio y etiquetado (se puede permitir el etiquetado antes y después del prensado) con sistema ERP(Facultativo)
• De la parte de transferencia a la parte de prensado, cada parte se divide
• Apto para la producción en serie en una fábrica.
Datos técnicos de la máquina de producción de vidrio aislante
| Tamaño máximo del vidrio | Las demás medidas de seguridad |
| Tamaño mínimo del vidrio | Las demás partidas |
| espesor del vidrio | 3 a 30 mm |
| espesor del vidrio aislante | 80 mm |
| Velocidad de lavado del vidrio | 2 a 10 m/min |
| Velocidad del transportador de vidrio | 45 m/min. |
| Cuerdas de lavado | 3 pares de pinceles suaves con pelo de 0,1 mm |
| Suministro de agua | Consumo de agua:0Conductividad de 0,5 t/h: 40 μs/cm |
| Suministro de aire | Flujo: 0,8 m/min |
| Presión del aire | ≥ 0,8MPa |
| Potencia total | 3P 380V 50HZ 40KW |
| Dimensión | 47200*3500*4500 mm |
