Datos del producto:
|
Nombre: | Línea de transformación de cristal aislador | PLC: | SIEMENS |
---|---|---|---|
Ventaja: | relleno del gas en línea | ||
Alta luz: | Cadena de producción de cristal aislador vertical del CE,Cadena de producción de cristal aislador vertical del PLC,Línea de cristal aislador del PLC de Siemens |
Línea de transformación de cristal aislador vertical para el proceso de cristal aislador de la máquina
USO de la cadena de producción de cristal aislador automática vertical
El VIDRIO de LIJIANG es fabricación de maquinaria de cristal aislador automática, somos especialmente profesionales en Machines.20 la máquina de cristal aislador de los años DGU que procesa experiencia con nuestro propio equipo de estudio de la tecnología y después del equipo del servicio de ventas.
La limpieza de cristal, el presionar que transmite y el relleno del gas (opcionales) como el proceso más importante de aislar la producción de cristal, la cadena de producción pueden hacer el vidrio doble, el vidrio triple y el vidrio caminado
La cadena de producción de cristal aislador automática vertical LJBZ2025 incluye 7 porciones: (modelo estándar: de la derecha hacia la izquierda)
La línea de transformación de cristal aislador incluye 7 porciones: (de la derecha hacia la izquierda)
1, sección cargada (con la comprobación baja-e)
2, lavando y secando la sección (poder que lava el vidrio bajo-e)
3, sección del transportador
sección de 4, de la comprobación y de la asamblea
5, transportador, medida y sección del sensor
6, pieza de la prensa con el relleno del gas
7, descargando la sección
►SISTEMA DE CONTROL DE SIEMENS
►DEMOSTRACIÓN DE LOS RODILLOS
►DEMOSTRACIÓN DEL PETROLERO DEL AGUA
1, sección cargada (con la comprobación baja-e)
2, lavando y secando la sección (poder que lava el vidrio bajo-e)
3, sección del transportador
sección de 4, de la comprobación y de la asamblea
5, transportador, medida y sección del sensor
6, pieza de la prensa con el relleno del gas
7, descargando la sección
Lista de piezas de la cadena de producción de cristal aislador automática
Componentes | Marca | Observación |
Motor servo | SIEMENS ALEMÁN | Para el vidrio caminado |
Conductor servo | SIEMENS ALEMÁN | Para el vidrio caminado |
Motor servo | SIEMENS ALEMÁN | Para la transferencia |
Motor servo | SIEMENS ALEMÁN | Para la prensa |
PLC | SIEMENS ALEMÁN | |
Componente de la baja tensión | SIEMENS ALEMÁN | |
Convertidor de frecuencia | SIEMENS ALEMÁN | |
Fuente de alimentación que cambia | Taiwán MW | |
Interruptor optoelectrónico | Corea Autonics | |
Componente neumático | Taiwán Airtac | |
Componente neumático | Japón SMC | |
Pantalla táctil | Taiwán Wenview | |
Interruptor del viaje | Taiwán Tiande | |
Tamaño de Max.glass |
2000*2500m m Línea 2025 del relleno del gas |
Tamaño de Min.glass | 280*450m m |
Grueso de cristal | 3-12m m |
Grueso de cristal aislador | 60m m |
Velocidad que se lava de cristal | 2-10m/min |
Velocidad de cristal del transportador: | 48m/min |
Cepillos que se lavan | 3 pares |
Abastecimiento de agua: | Consumo de agua: conductividad 0.5t/h: ≤50μs/cm |
Suministro de aire | Flujo: 0.8m/min |
Presión de aire | ≥0.8MPa |
Poder total | 3P380V 50HZ 34KW |
Dimensión | 23500 *3500*3700mm |
El otro producto de la máquina de cristal aislador

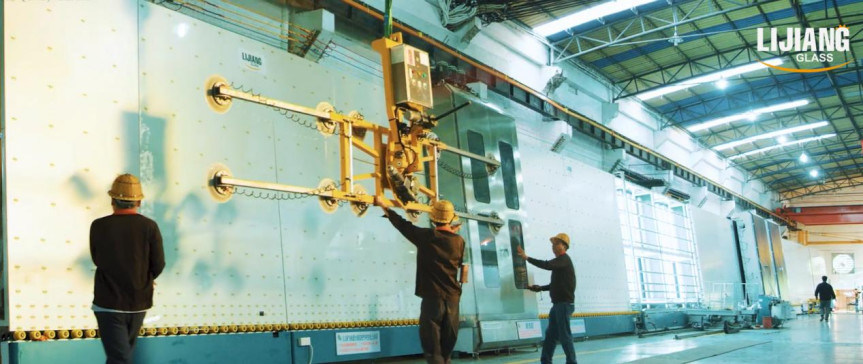

Grúa voladiza de cristal LJXJ500-800
el levantador de cristal 1.Vacuum está para manejar la hoja de cristal aislador.
2. el levantador de cristal es equipar de 5 lechones. Pero el lechón puede ser añadir según las necesidades del cliente.
el levantador 3.Glass puede levantar la hoja de cristal con 800kg
4. el levantador del vacío se equipa de un piloto en caso de un apagón o la salida del vacío, una señal óptica y acústica se apaga inmediatamente advertir al operador hacer la operación de emergencia.
el levantador 5.Glass es estable, fácil de utilizar y seguro.
Parámetro de la grúa voladiza de cristal:
Seguridad-absorción | 200KG/400kg/600kg/800kg |
Funcionamiento | Grado de la rotación 0-90 y elevación 600-1200m m |
Cantidad y tamaño del lechón | 2/4/6/8 |
Fuente de trabajo del gas | 5-8 PA |
Tamaño externo | L 1120xW660XH620m m |
Peso neto | 550kg |
