Datos del producto:
|
Certificación: | CE | Nombre: | Máquina de cristal aislador de la producción |
---|---|---|---|
Voltaje: | 380V 50Hz 3P | Garantía: | 1 año |
Min. glass size: | 280*400 | Grueso de IG: | 60m m |
Tamaño de cristal máximo: | 2500*3500 | cepillos que se lavan: | 6 pedazos |
Grueso de cristal plano: | 3-15 mm | ||
Alta luz: | Cadena de producción de cristal aislador de la doble vidriera,Cadena de producción de la doble vidriera 60m m,Cadena de producción de cristal de la doble vidriera |

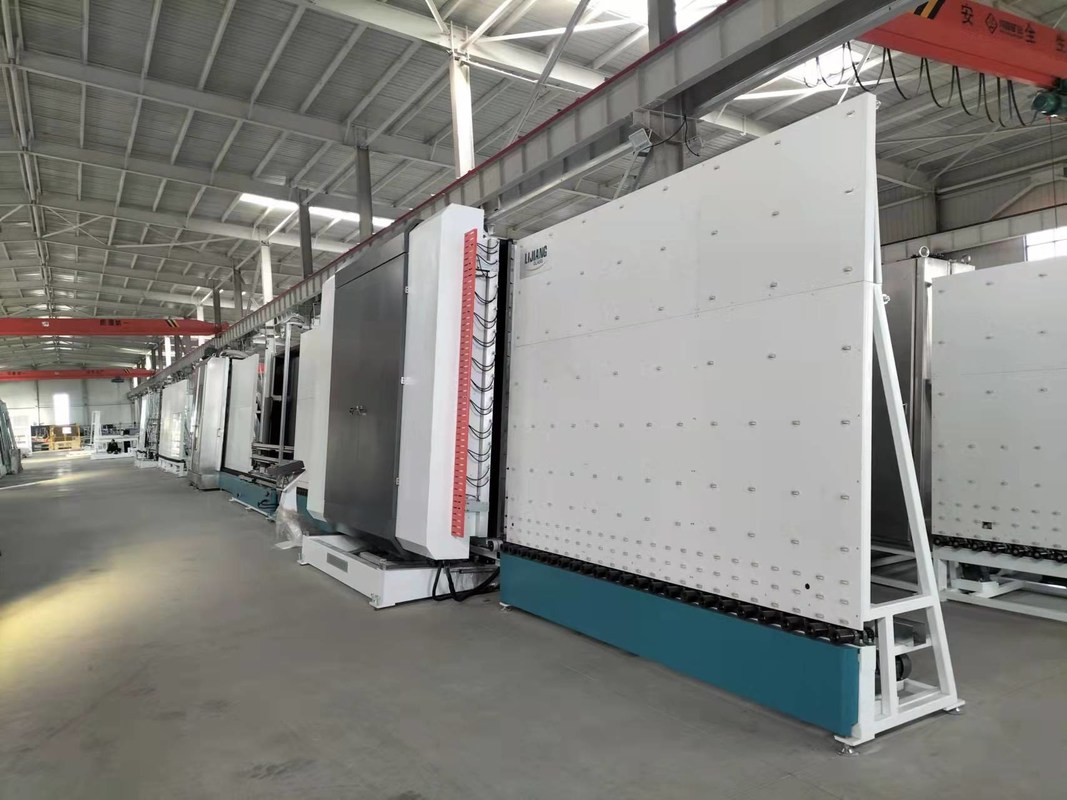

Cadena de producción de cristal de la doble vidriera para el proceso aislador de proceso de cristal del vidrio
Cadena de producción de cristal de la doble vidriera para el proceso de cristal
Características de la cadena de producción de cristal aislador
1. Adopte la estructura única de la aireación, velocidad rápida de la aireación, alto contenido de la aireación, fuente de aire de ahorro
2. Puede ser conectado con el ERP y MES de la fábrica para realizar la mejora del equipo funcional independiente a la automatización y entonces a la inteligencia.
3. Hay dos clases de placa de presión, se puede utilizar solamente o al mismo tiempo. La fabricación del pequeño vidrio es dos vidrios que procesan al mismo tiempo, mejora la eficacia de la línea entera.
Detalles de los productos de la serie de IGU
Área de limpieza
El cuerpo de la máquina de limpieza se hace altos de la placa de acero inoxidable del grueso 304, fuerte y durable.
Equipado del aparato de medición del grueso de cristal automático, no hay necesidad de fijar el grueso de cristal por separado y limpieza automática, así evitando científico el ajuste manual aburrido cuando más de 8m m, el grueso se pueden limpiar hasta 30m m.
Cepille llevar y llevando el asiento sea parte partes importantes de la máquina de limpieza, velocidad, fácil dañar. Nuestra compañía adopta los rodamientos autoalineadores del empuje, que son más durables y estables que otros materiales de goma y plásticos.
Aire que seca la cámara
El cuchillo de aire puede ajustar automáticamente la abertura y la distancia según diverso grueso de cristal.
Ajuste la estructura usando la estructura mecánica, alta estabilidad.
Limpieza continua del vidrio de diverso grueso sin el ajuste manual del cuchillo de aire. Tiene mejor efecto para hacer el vidrio aislador del bocadillo
Pieza del capítulo
El tornillo avanzado que ajusta diseño de la estructura, el marco de aluminio que coloca exactitud es alto.
El carril de guía de la aleación de aluminio es ligero y liso, y se puede ajustar automáticamente según la altura del vidrio.
El diseño ahuecado total de la salida, puerta adicional del mantenimiento, manchas de cristal de limpieza convenientes de la parte posterior.
Sellado de modo: correa síncrona del motor servo
La correa síncrona del motor servo se adopta para asegurar la precisión ultraalta y la velocidad acuciante rápida del vidrio. Usted puede hacer realmente, vidrio realmente grueso.
Parámetros técnicos:
Tiempo de carga: 3-5 segundos (1000㎜×1000㎜)
Grueso de cristal aislador: 12-60m m 80m m (modificado para requisitos particulares)
Tamaño máximo que se puede procesar por la máquina de la placa doble: (aduana)
Vidrio aislador Aerated (longitud 7000m m de la altura 3300mm*)
Correa inflable - la manera inflable de vidrio de Lijiang
Infle de la parte inferior de la correa,
La porosidad está situada siempre entre el primer vidrio y el marco de aluminio, de modo que la concentración de gas sea alta, uniforme, rápido, y la fuente de aire se ahorra.
Parámetro de la cadena de producción de cristal aislador automática del tamaño enorme
Unidad | LJBZ3370 | |
Voltaje | 380V50Hz3P | |
Poder total | Kilovatio | 54,5 |
Velocidad que se lava | m/min | 2-10 |
Velocidad de trabajo máxima | m/min | 45 |
Tamaño de cristal mínimo | milímetro | 450*280 |
Tamaño de cristal de Maxmum | milímetro | 3300*7000 3000*3000 (prensa doble) |
Grueso de cristal plano | milímetro | 3-30 |
Cepillos que se lavan | Pedazos | 6 |
Grueso máximo del vidrio aislador | milímetro | 80 |
Consumo total del gas | L/min | 1500 |
Altura del rollo del transportador | milímetro | 520 |
Dimensión (L*W*H) | milímetro | 47200*3500*4500 |
Parámetros eléctricos
NOMBRE | ORIGEN | MARCA |
PLC | Alemania | SIEMENS |
Aparato eléctrico de la baja tensión | Alemania | SIEMENS |
Convertidor de frecuencia | Alemania | SIEMENS |
Motor servo para el vidrio del paso | Japón | FUJI |
Interruptor fotoeléctrico | Alemania | ENFERMO |
Interruptor micro | Taiwán | TIENDA |
Botón y indicador luminoso | Francia | SCHNEIDER |
Pantalla táctil | Taiwán | WEINVIEW |
Retransmisión intermedia | Japón | OMRON |
Motor del cepillo | China | QINGHUA |
Bomba de agua | China | LINGXIAO |
Guía | Taiwán | HIWIN |
Componentes neumáticos | Taiwán | AIRTAC |
Imágenes de la cadena de producción de cristal aislador automática del tamaño enorme
Producción relacionada de VIDRIO de LIJIANG
Lavado de cristal automático vertical y secadora
Parámetros de la tecnología de la limpieza de cristal vertical y de la secadora
Fuente de alimentación | Voltaje (V) | 380 |
Frecuencia (herzios) | 50 | |
Alimentación principal | kilovatio | ≈35 |
Velocidad que se lava | m/min | 1~7 |
Velocidad máxima | m/min | 10 |
Tamaño de cristal mínimo | milímetro | 450×280 |
Tamaño de cristal máximo | milímetro | 2500×4000 |
Grueso de cristal | milímetro | 3~15 |
Altura del rodillo | milímetro | 500±20 |
Peso total | kilogramo | ≈3500 |
Ventaja de la máquina washiing de cristal
•Usando 3Pair de cepillos suaves con el pelo suave de 0.1m m, puede lavar el vidrio bajo-e
•Prelavado (opcional)
•El cuchillo de aire puede ajustar automáticamente la anchura del cuchillo de aire según el grueso
•El nuevo cuchillo de aire utiliza el perfil de aluminio (cuchillo de aire del ornitorrinco), el tamaño del mercado de aire es ajustado por el pico de aluminio del pato del perfil. Esto puede reducir el número de tornillos de reglaje, se asegura de que cada tornillo no es flojo, y evita la resonancia del cuchillo de aire.
•Sistema europeo del silenciador
•La caja de la operación con la exhibición de la velocidad del lavado, puede exhibir exactamente la velocidad que se lava (los 8-10m) •Control de la temperatura automática del tanque de agua, sistema del abastecimiento de agua
•Material de acero inoxidable
Detalle de la lavadora de AutomaticGlass
