Datos del producto:
|
Brand name: | The whole line of Glass washing and pressing machine | Tamaño de cristal máximo: | 2000*2500 |
---|---|---|---|
Tamaño de cristal mínimo: | 450*300 | Espesor de vidrio: | 3 - 19 milímetros (opción) |
cepillos: | 6 pedazos de cepillos suaves | Longitud: | 19.5meters |
Anchura: | 3 - 3.5meters | Motor servo: | SIEMENS |
Color: | Opcional | Voltaje: | 380V 50Hz 3P (opcional) |
Alta luz: | Cadena de producción de cristal aislador fábrica,Máquina de cristal aislador automática,Robot de aislamiento automático de cristal aislador |
cadena de producción de los 2M High Insulating Glass con la línea de transformación de aislamiento automática del robot
Dos metros de la doble vidriera de la altura de línea de transformación de cristal con la máquina de aislamiento automática del robot

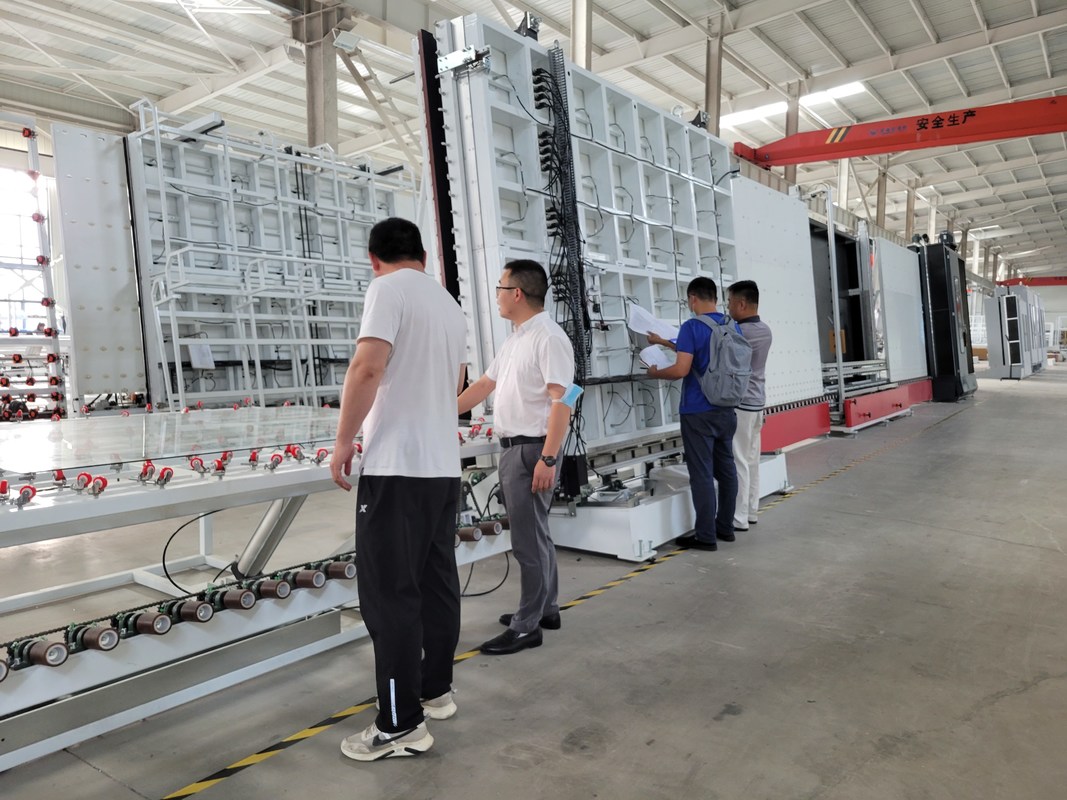

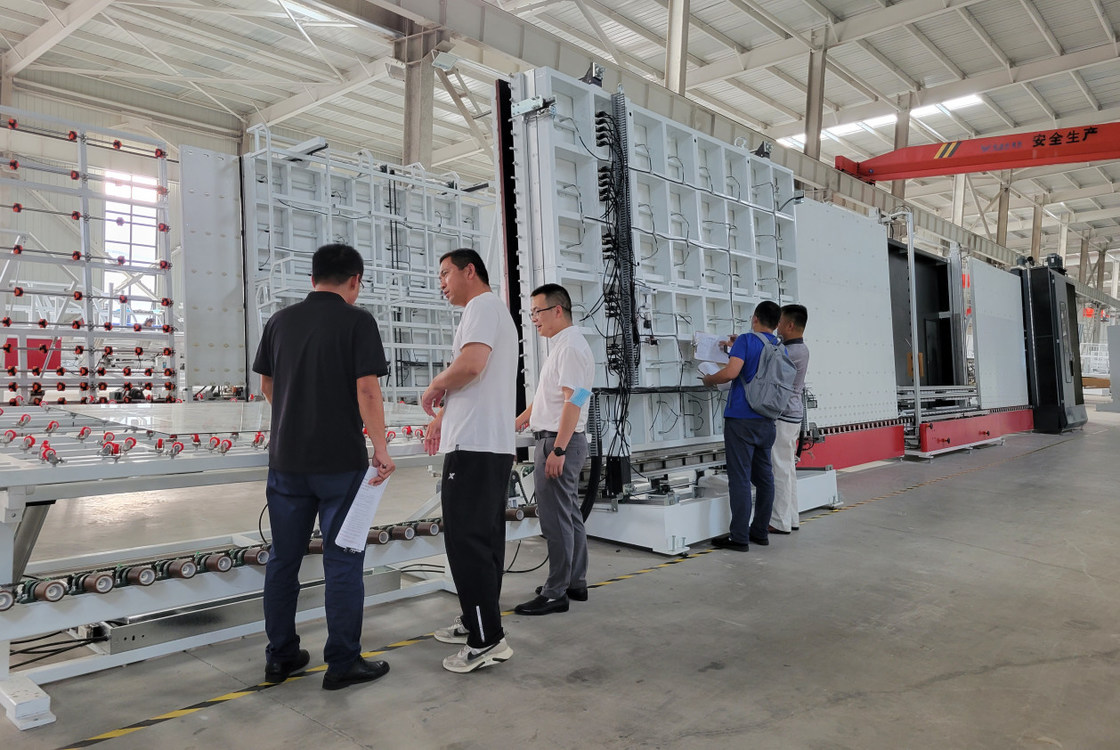

1. Cadena de producción de cristal aislador vertical
Características principales:
• La línea tiene 7 secciones:
Sección de Tránsito 01;
lavadora 02;
sección de descarga 03;
04 compruebe la sección de la instalación;
Sección del transbordo 05;
06 sección acuciante y de relleno;
Sección de descarga 07.
• Sistema de control del PLC, interfaz de la pantalla táctil
• Uso de los motores servos de Siemens
• Conveniente para producir la doble vidriera, satinado triple
Funciones opcionales:
• Vidrio del paso con los bordes opcionales
• Vidrio formado
• Gas de relleno del argón automáticamente
• tecnología Aire-flotante para transferir el vidrio
Para evitar que el vidrio sea contaminado por las ruedas y dejando rastros para mejorar la producción de IG de alta calidad.
• Presionando y llenando 2 pedazos de unidades de IG, totalmente 8 secciones
Características principales
• Dos pedazos de IGU se pueden cargar al mismo tiempo, y cada pedazo de IGU se llena del gas del argón más de 90%
• Presionar dos pedazos de IGU a la vez puede prevenir mejor la deformación de la partición acuciante. Cada vidrio de la doble-capa del 1m*1m puede alcanzar 27s, mejorando grandemente eficacia del trabajo
• Línea de transformación de alta velocidad de IG, patentada en China en 2019
• Solucionó el problema que el robot de aislamiento esperaba para trabajar. Dos marcos del espaciador instalados por un trabajador para dos IGUs
• Medida de cristal automática del tamaño y etiquetado usando el etiquetado (pre- y de la poste-prensa posible) del sistema del ERP (opcional)
• De la pieza de la transferencia a la parte acuciante, se divide cada parte
• Conveniente para la producción en masa en la fábrica. estupendo ayune
Los detalles introducen del LJBZ2535G
• Sección de 01 transmisiones
Mecanismo de capa de la detección, detección automática de la película baja-e off-line
• Lavadora 02
Características principales:
• Utilice 6 cepillos de cerda suaves con las cerdas de 0.1m m para limpiar el vidrio bajo-e
• Prelave (opcional)
• El nuevo cuchillo de aire adopta el perfil de aluminio (cuchillo de aire del ornitorrinco), y el tamaño del mercado de aire es ajustado por el ornitorrinco de aluminio del perfil. Esto puede reducir el número de tornillos de ajuste, se asegura de que cada tornillo no es flojo, y evita resonancia del cuchillo de aire.
• El cuchillo de aire puede ajustar automáticamente anchura del cuchillo de aire según grueso
• Caja de la operación con la exhibición de la velocidad del lavado, que puede exhibir exactamente la velocidad que se lava (los 8-10m)
• Control de la temperatura automática del tanque de agua y sistema del relleno del agua
• Sistema europeo del silenciador
• Acero inoxidable
• sección de 03 descargas
• Vidrio del almacenamiento
• 04 inspección y sección de la instalación
La nueva estructura en esta sección se cambia a una estructura de elevación en línea del haz (haz doble). Fácil examinar y limpiar el vidrio
• Sección de 05 transmisiones
• Medida automática del grueso de cristal. Puede ser utilizado según necesidades reales durante trabajo.
• Sección de la prensa 06 y del terraplén
Características principales:
• (2500mm*3500m m) el vidrio aislador extralargo se puede comprimir dos veces
• El vidrio es transportado por la banda transportadora, y el vidrio es presionado por el motor servo
• El cristal de exposición se puede abrir para el mantenimiento fácil
• La estructura de la placa de presión es ajustable asegurar vida de servicio larga
• Auto-llenando del gas del argón, el efecto de aislamiento es notable, y el contenido de gas del argón es más alto
• Áreas de disposición para llenar diversos tamaños del vidrio del lacre subsiguiente para reducir pérdida del argón
• Los valores del gas pueden ser fijados y el proceso del gas de relleno se exhibe en la pantalla táctil
• sensor de la Rápido-respuesta para el control permanente del proceso de la inflación
• La concentración de gas puede alcanzar más el de 90%
• Ninguna necesidad a los agujeros de taladro en el tabique hermético
• El gas estándar es argón
• sección de 07 descargas
• Vidrio del almacenamiento
• Puede ser conectado con un sellador
Datos técnicos
Tamaño de cristal máximo | 2500mm*3500m m |
Tamaño de cristal máximo para el gas de relleno | 2500mm*3200m m |
Tamaño de cristal mínimo | 280mm*450m m |
Grueso de cristal | 3-15m m |
Grueso de cristal aislador | 60m m |
Velocidad que se lava de cristal | 2-10m/min |
Velocidad de cristal del transportador | 45m/min |
Cepillos que se lavan | 3 pares de cepillos suaves con el pelo de 0.1m m |
Abastecimiento de agua | Consumo de agua: conductividad 0.5t/h: los 40μs/cm |
Suministro de aire | Flujo: 0.8m/min |
Presión de aire | ≥0.8MPa |
Poder total | 3P 380V 50HZ 40KW |
Dimensión | 23500*3500*3700m m |
Peso | 6500kg |
Parámetros eléctricos
NOMBRE | ORIGEN | MARCA |
PLC | Alemania | SIEMENS |
Aparato eléctrico de la baja tensión | Alemania | SIEMENS |
Convertidor de frecuencia | Alemania | SIEMENS |
Motor servo para el vidrio del paso | Japón | FUJI |
Interruptor fotoeléctrico | Alemania | ENFERMO |
Interruptor micro | Taiwán | TIENDA |
Botón y indicador luminoso | Francia | SCHNEIDER |
Pantalla táctil | Taiwán | WEINVIEW |
Retransmisión intermedia | Japón | OMRON |
Motor del cepillo | China | QINGHUA |
Bomba de agua | China | LINGXIAO |
Guía | Taiwán | HIWIN |
Componentes neumáticos | Taiwán | AIRTAC |
Línea de IG sin gas de relleno en línea |
NOMBRE | ORIGEN | MARCA |
Motor servo | Alemania | SIEMENS |
PLC | Alemania | SIEMENS |
Aparato eléctrico de la baja tensión | Alemania | SIEMENS |
Convertidor de frecuencia | Alemania | SIEMENS |
Motor de la transferencia | Taiwán | LINHAI |
Motor del cepillo | Taiwán | LINHAI |
Bomba de agua | China | LINGXIAO |
Guía | Taiwán | HIWIN |
Componentes neumáticos | Taiwán | AIRTAC |
Indicador eléctrico | China | MIRAN |
Interruptor fotoeléctrico | Alemania | ENFERMO |
Interruptor micro | Taiwán | TIENDA |
Botón y indicador luminoso | Francia | SCHNEIDER |
pantalla táctil | Taiwán | WEINVIEW |
Retransmisión intermedia | Japón | OMRON |
Línea de IG con el gas que llena en línea |

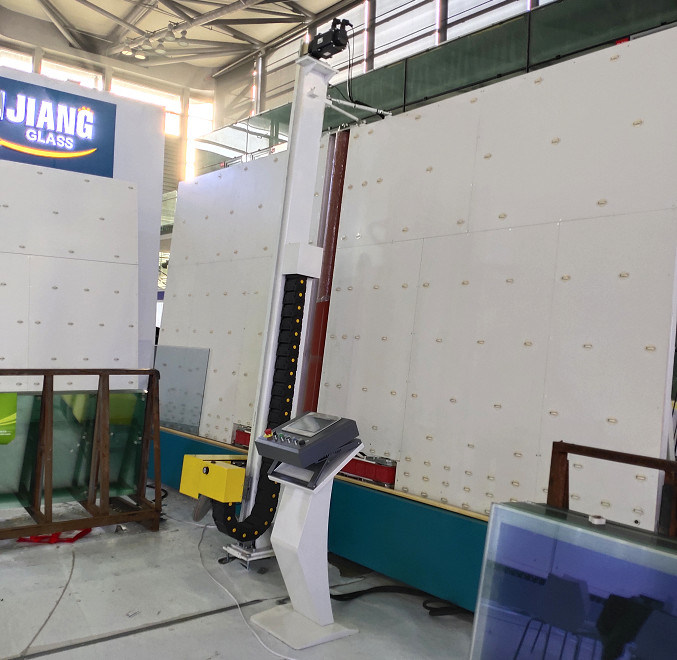

2. robot de aislamiento de cristal aislador LJTJ2540 de la vertical
Características principales:
• Control de sistema del servo de Japón Yaskawa, 8 hachas y 7 sistemas de los sistemas del servocontrol, máquina de aislamiento de gran eficacia automática
• 4 secciones para el almacenamiento de cristal
• Adopte la correa síncrona, la transmisión estable y la colocación exacta
• Reparación automática de las esquinas de cristal con los raspadores y los rodillos
• Automáticamente tamaño de cristal de la medida, profundidad del pegamento (30m m)
• Cada función automática es manual
• Doble vidriera disponible
• Vidrio formado con los bordes opcionales, vidrio caminado, vidrio triple (opcional)
• Un sistema de bombas de aumento de presión controla dos sistemas de sellantes (opcionales)
• Los sellantes estructurales del silicón, del polisulfuro y del silicón pueden ser utilizados
• Cabeza adhesiva en el frente de la máquina para el uso fácil del vidrio caminado
• Se puede conectar con las líneas de transformación de cristal el aislamiento
• Con la función del código de exploración (opcional)
Datos técnicos
Tamaño de cristal máximo | 2500*4000m m |
Tamaño de cristal mínimo | 400*300m m |
Grueso de cristal | 12-50m m |
Velocidad de trabajo | 5-40m/min |
Presión de aire | ≥0.6MPa |
Presión del apretón | 32MPa |
Poder del voltaje | 380V 15kw |
Dimensión total | 11000*2000*3500m m |
Parámetros eléctricos
NOMBRE | ORIGEN | MARCA |
Motor servo | Japón | YASKAWA |
Conductor servo | Japón | YASKAWA |
CPU | Japón | YASKAWA |
Componente de la baja tensión | Alemania | SIEMENS |
Vía guía | Taiwán | HIWIN |
Fuente de alimentación que cambia | Taiwán | MW |
Interruptor del sensor | Corea | AUTONICS |
Componente neumático | Japón | SMC |
Pantalla táctil | China | GAOSHAN |
Motor servo | Japón | YASKAWA |
Conductor servo | Japón | YASKAWA |
