Datos del producto:
|
Certificación: | CE | Nombre de producto: | Máquina de proceso de cristal aislador |
---|---|---|---|
Voltaje: | 380V 50Hz 3P | Tamaño de cristal mínimo: | 280*400 |
Grueso de IG: | 60 mm | Tamaño de cristal máximo: | 2500*3500 |
cepillos que se lavan: | 6 piezas | Grueso de cristal plano: | 3-15 mm |
Alta luz: | Cadena de producción enorme del vidrio del tamaño,Cadena de producción de cristal de relleno del gas del argón,Cadena de producción de cristal aislada tamaño enorme |
El tamaño enorme automático aisló la cadena de producción de cristal con el relleno del gas del argón
El tamaño enorme automático aisló la cadena de producción de cristal con el relleno del gas
Característica principal de la línea de cristal aislador de Productione del tamaño enorme
●Aplicable para producir IG triple e IG formado
●Exhibición en línea de la velocidad que se lava
●Trabajo intermitente inteligente, energía de ahorro
●Sistema de control del PLC de Alemania Siemens, interfaz de la pantalla táctil
●los cepillos suaves 3pair pueden lavarse en línea y vidrio bajo-e off-line
●Identificación automática del vidrio revestido y bajo-e
●El tanque de agua con control de la temperatura automática y el sistema del lavado del agua
●Sistema de calefacción por aire
●Comienzo de la fan del aire y determinación automáticos de la parada
●Sistema de la reducción del nivel de ruidos
●La lavadora adopta el dispositivo material e impermeable de los SS
●Tablero acuciante ajustable para guardar la placa el presionar de la superficie derecho
●Modo de conexión de enchufe de la aviación
Detalles de la cadena de producción de cristal aislador automática del tamaño enorme:
• La cadena de producción de cristal aislador automática del tamaño enorme tiene 7 secciones:
sección de 01 transferencias;
lavadora 02;
sección de 03 descargas;
04 inspección y sección de la instalación;
sección de 05 transferencias;
06 que presionan y sección de relleno;
sección de 07 descargas.
• sección de 01 transferencias
Mecanismo de capa de la detección, detección automática de película baja-e off-line
• lavadora 02
Característica principal:
• Usando 6 pedazos de cepillos suaves con el pelo suave de 0.1m m, puede lavar el vidrio bajo-e
• Sistema europeo del silenciador
• Material de acero inoxidable
• El nuevo cuchillo de aire utiliza el perfil de aluminio (cuchillo de aire del ornitorrinco), el tamaño del mercado de aire es ajustado por el pico de aluminio del pato del perfil. Esto puede reducir el número de tornillos de reglaje, se asegura de que cada tornillo no es flojo, y evita la resonancia del cuchillo de aire.
• El cuchillo de aire puede ajustar automáticamente la anchura del cuchillo de aire según el grueso
• La caja de la operación con la exhibición de la velocidad del lavado, puede exhibir exactamente la velocidad que se lava (los 8-10m)
• Control de la temperatura automática del tanque de agua, sistema del abastecimiento de agua
• sección de 03 descargas
• Vidrio del almacenamiento
• 04 inspección y sección de la instalación
La nueva estructura de esta sección se cambia a una estructura de elevación del haz en línea (haz doble). Es fácil examinar y limpiar el vidrio.
• sección de 05 transferencias
• Medida automática del grueso de cristal. Puede ser utilizado según necesidades reales al trabajar.
• 06 que presionan y sección de relleno
Característica principal:
• el vidrio Ultra-largo se puede comprimir cerca dos veces
• Adopta la banda transportadora para transferir el vidrio, utiliza el motor servo para presionar el vidrio
• La placa acuciante se puede abrir para el mantenimiento fácil
• Presionar al tablero con la estructura ajustable garantizar vida de servicio duradera
• sección de 07 descargas
• Vidrio del almacenamiento
• Se puede conectar con la máquina el aislamiento
Opciones de la línea de cristal automática de la doble vidriera del tamaño enorme con el relleno del gas
1. Prelavado
2. Colocación automáticamente exacta para 3 o 4 el paso lateral IG
3. El relleno automático del gas puede fijar valor del gas y exhibir el proceso del relleno en línea de la alta concentración de gas
Parámetro de la cadena de producción de cristal aislada automática del tamaño enorme
Unidad | LJBZ3370 | |
Voltaje | 380V50Hz3P | |
Poder total | Kilovatio | 54,5 |
Velocidad que se lava | m/min | 2-10 |
Velocidad de trabajo máxima | m/min | 45 |
Tamaño de cristal mínimo | milímetro | 450*280 |
Tamaño de cristal de Maxmum | milímetro | 3300*7000 3000*3000 (prensa doble) |
Grueso de cristal plano | milímetro | 3-30 |
Cepillos que se lavan | Pedazos | 6 |
Grueso máximo del vidrio aislador | milímetro | 80 |
Consumo total del gas | L/min | 1500 |
Altura del rollo del transportador | milímetro | 520 |
Dimensión (L*W*H) | milímetro | 47200*3500*4500 |
1. ¿Qué nuestra compañía hace?
El VIDRIO de LIJIANG es el fabricante en la ciudad de Jinan, año de China desde 2012. Hacemos la línea de IG, robot de aislamiento de cristal aislador, dobladora del espaciador, máquina de rellenar desecante de la máquina butílica del extrusor y así sucesivamente, porviding las máquinas para por todo el mundo con después de servicio de venta.
2. ¿Cómo proporcionar el servicio post-venta?
Para la India y el aroud la India del mercado, tenemos dos ingenieros loal indios, ellos podemos proporcionar servicio a tiempo.
Para el mercado de Suramérica, tenemos un ingeniero allí para proporcionar servicio.
Para el otro mercado, tenemos el equipo del ingeniero con 10 - 20 años de experiencia, él irá a la fábrica de los clientes extranjeros a instalar la máquina, a entrenar a trabajadores y a proporcionar después de servicio de venta a tiempo.
Desde el virus del mundo entero, restringen a nuestros ingenieros a muchos países en el mundo. Tan nosotros servicio de la instalación del provice y trabajo trainning en línea por Wechat, Whatsapp y así sucesivamente. Una vez que el mundo tiene un mejor suitation, nuestro ingeniero irá a comprobar nuestras máquinas otra vez.
3. ¿Cuál es la línea de IG?
Los tipos de la línea de IG están sin argón de relleno y con el gas de relleno del argón. Hay también dos líneas especiales de IG, ventila la línea flotante de IG y la línea rápida estupenda de IG (que lavan y que presionan dos unidades de IG juntas).
La línea de IG es línea de transformación de cristal aislador de Calles, él incluye la lavadora de cristal, la instalación del marco del espaciador y la prensa de planchar de cristal. Tenemos normalmente línea de 2000*2500, de 2500*3500, de 2500*4000, de 2500*4500 y de 3300*7000 IG.
4. ¿Cómo empaquetar la cadena de producción?
Un sistema de la línea de IG necesita normalmente dos envases al enviar al país extranjero, 2 pedazos de los envases 40HQ.
Parámetros eléctricos
NOMBRE | ORIGEN | MARCA |
PLC | Alemania | SIEMENS |
Aparato eléctrico de la baja tensión | Alemania | SIEMENS |
Convertidor de frecuencia | Alemania | SIEMENS |
Motor servo para el vidrio del paso | Japón | FUJI |
Interruptor fotoeléctrico | Alemania | ENFERMO |
Interruptor micro | Taiwán | TIENDA |
Botón y indicador luminoso | Francia | SCHNEIDER |
Pantalla táctil | Taiwán | WEINVIEW |
Retransmisión intermedia | Japón | OMRON |
Motor del cepillo | China | QINGHUA |
Bomba de agua | China | LINGXIAO |
Guía | Taiwán | HIWIN |
Componentes neumáticos | Taiwán | AIRTAC |

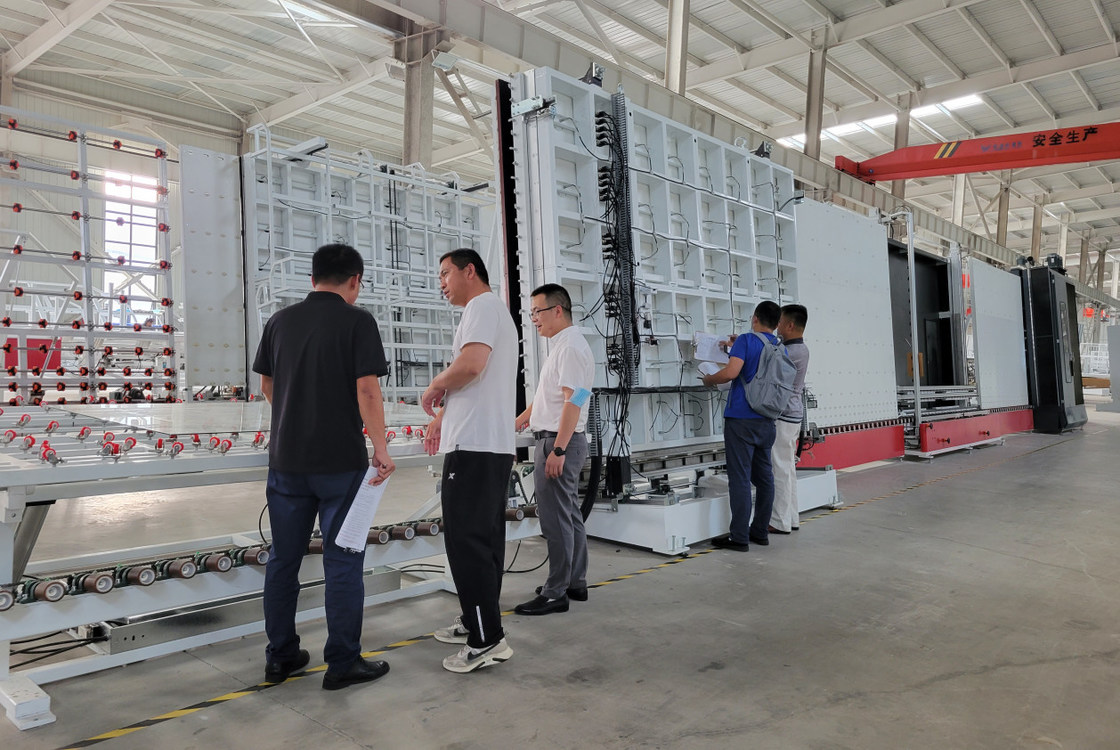

Imágenes de la cadena de producción de cristal aislador automática del tamaño enorme
Productos relacionados del VIDRIO de LIJIANG
Lavado de cristal automático vertical y secadora
Característica de la cadena de producción de cristal aislador vertical
1. Adopte la estructura inflable única para asegurar la velocidad rápida de la inflación, contenido de la alta inflación y para ahorrar fuente de aire
2. Puede ser conectado con el ERP y MES de la fábrica, del equipo con funciones separadas a la automatización, y entonces con la inteligencia.
3. Hay dos prensas de la placa, que se pueden utilizar individualmente o al mismo tiempo. La fabricación del pequeño vidrio es procesar dos pedazos de vidrio al mismo tiempo para mejorar la eficacia de la línea entera.
Detalles del producto de la línea de IGU
Sección de limpieza
El cuerpo de la lavadora se hace de la placa de acero inoxidable del alto-grueso 304, que es robusta y durable.
Con el aparato de medición del grueso de cristal automático, ninguna necesidad de fijar el grueso de cristal por separado, limpieza automática, evita científico el ajuste manual aburrido de más de 8m m, y el grueso máximo se puede limpiar hasta 30m m.
El cepillo que lleva y que lleva el asiento es parte las partes importantes del barrendero, que son fáciles ser dañado debido a la alta velocidad rotatoria. Nuestra compañía adopta los rodamientos autoalineadores del empuje, que son más durables y estables que otros materiales de goma y plásticos.
Sitio de sequedad del aire
El cuchillo de aire puede ajustar automáticamente la abertura y la distancia según diversos gruesos de cristal.
La estructura del ajuste adopta la estructura mecánica con alta estabilidad.
El vidrio de diversos gruesos se puede limpiar continuamente sin el ajuste manual del cuchillo de aire. El efecto de hacer el vidrio aislador laminado es mejor
Sección del capítulo
Se adopta el diseño avanzado de la estructura del ajuste del tornillo, y la exactitud de colocación del bastidor de aluminio es alta.
La guía de la aleación de aluminio es ligera y lisa, y se puede ajustar automáticamente según la altura del vidrio.
El diseño total es hueco, y una puerta posterior del mantenimiento está instalada para facilitar la limpieza de las manchas en la parte de atrás del vidrio.
Presionar método: correa dentada del motor servo
El método de la correa dentada del motor servo se adopta para asegurar presionar ultraalto de la precisión del vidrio y de la velocidad acuciante. Puede hacer el vidrio más grande que lo normal, adicional-grueso.
Parámetros de la tecnología de la limpieza de cristal vertical y de la secadora
Fuente de alimentación | Voltaje (V) | 380 |
Frecuencia (herzios) | 50 | |
Alimentación principal | kilovatio | ≈35 |
Velocidad que se lava | m/min | 1~7 |
Velocidad máxima | m/min | 10 |
Tamaño de cristal mínimo | milímetro | 450×280 |
Tamaño de cristal máximo | milímetro | 2500×4000 |
Grueso de cristal | milímetro | 3~15 |
Altura del rodillo | milímetro | 500±20 |
Peso total | kilogramo | ≈3500 |
Ventaja de la máquina washiing de cristal
•Usando 3Pair de cepillos suaves con el pelo suave de 0.1m m, puede lavar el vidrio bajo-e
•Prelavado (opcional)
•El cuchillo de aire puede ajustar automáticamente la anchura del cuchillo de aire según el grueso
•El nuevo cuchillo de aire utiliza el perfil de aluminio (cuchillo de aire del ornitorrinco), el tamaño del mercado de aire es ajustado por el pico de aluminio del pato del perfil. Esto puede reducir el número de tornillos de reglaje, se asegura de que cada tornillo no es flojo, y evita la resonancia del cuchillo de aire.
•Sistema europeo del silenciador
•La caja de la operación con la exhibición de la velocidad del lavado, puede exhibir exactamente la velocidad que se lava (los 8-10m) •Control de la temperatura automática del tanque de agua, sistema del abastecimiento de agua
•Material de acero inoxidable
Detalle de la lavadora de AutomaticGlass
