Datos del producto:
|
Certificación: | CE | Nombre: | Máquina de proceso de cristal aislador del tamaño enorme automático |
---|---|---|---|
Voltaje: | 380V 50Hz 3P | Condición: | Nueva máquina |
Garantía: | 1 año | Tamaño de cristal mínimo: | 280*400 |
Espesor A.I.: | 60m m | Tamaño de cristal máximo: | 2500*3500 |
Cepillos de lavado: | 6 pedazos | Grueso de cristal plano: | 3-15 mm |
Alta luz: | Cadena de producción enorme de la doble vidriera del tamaño,Equipo de cristal aislador del tamaño enorme,cadena de producción de la doble vidriera de 60m m |
Cadena de producción de cristal aislador enorme de la doble vidriera del tamaño para la ventana y las puertas

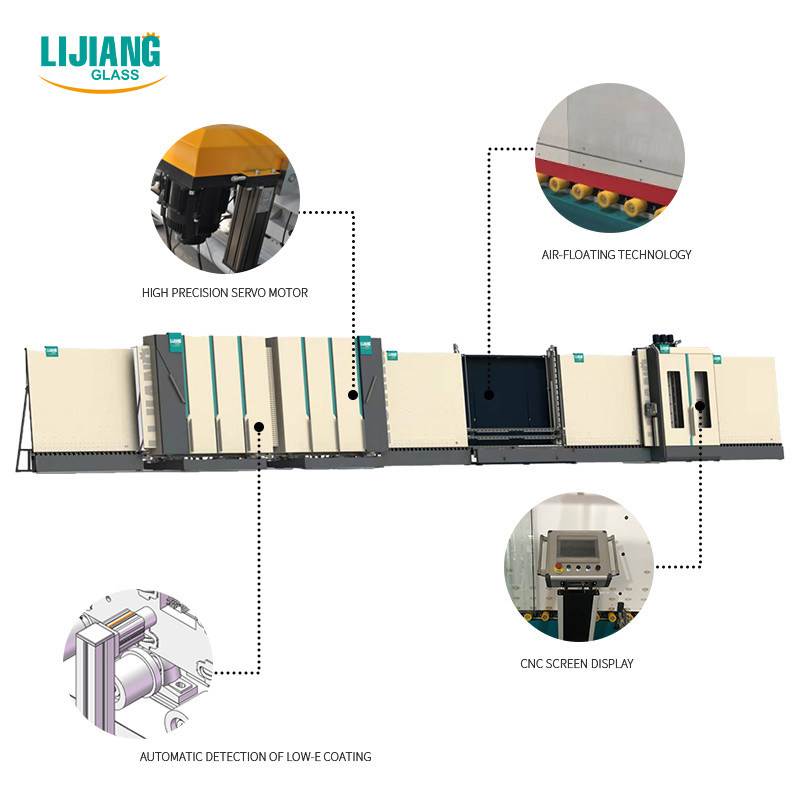

Característica principal de la cadena de producción de cristal aislador doble del tamaño enorme con el relleno automático del gas
1, parte cargada
Para evitar el vidrio bajo-e puso el lado inverso y deja marcas o el rasguño de la rueda capa baja-e que utilizamos la inspección de la capa - película del metal conductora (la otra compañía utilizan la detección fotoeléctrica, dura reconocer para una capa transparente más alta de la película)
(Columna del nilón y del poliuretano + del metal
2, el lavarse y parte de sequía
* tres cepillos suaves de los pares pueden lavar el vidrio bajo-e y el vidrio normal, el diámetro es menos de 0.1m m.
* los materiales son acero inoxidable.
* el cuchillo del viento es diseño del flotador, guarda siempre la derecha y la distancia conveniente 3m m entre la superficie y el cuchillo de cristal del viento (lo mismo como la estructura de LISEC (observación: 3m m es la mejor distancia de sequía)
Hay un dispositivo común universal. Cuando el grueso de cristal fue cambiado, el cuchillo de aire puede moverse adelante y al revés ajustar la distancia, de modo que la distancia relativa entre el cuchillo del viento y el vidrio sea constante, para evitar el daño a la película de cristal debido al cambio del grueso de cristal.
* la apretón-rueda lateral delantera y trasera es todo activamente moverse y transportar. No hay mater el tamaño de cristal pequeño/grueso/fino grandes (8m m), él garantiza todo el paso de cristal a través suavemente. (Lo mismo como LISEC)
3, detectando la parte
4, pieza de la asamblea
La estructura de elevación del haz incorporado (haces dobles) conveniente para detecta y limpia el vidrio
5, relleno del gas y pieza el presionar
1, 测厚 de la medida del grueso: el cilindro conduce la regla electrónica para medir el grueso de cristal y la anchura de aluminio del marco, para proporcionar los parámetros para la inflación y presionar servo
2, mudanza síncrona del haz de la correa: el haz síncrono de la correa se moverá según el grueso de cristal y la anchura de aluminio del marco para asegurarse de que el agujero de la inflación ha estado entre el primer y segundo marco de aluminio de cristal para inflar el hueco (el valor viene del empujador de DC y de la regla electrónica)
3, entraron la concentración de gas del argón en la pantalla táctil según el cliente requerido
4, función de la exhibición: la pantalla táctil exhibirá el proceso de relleno del gas entero del argón, usted conocerá muy claro cuánto gas del argón archivó ya dentro
E, PROVEE DE GAS el relleno de la parte inferior
(Viejo tipo)
La parte acuciante era divisoria en 4 porciones (por 800m m), cuando el paso tamaño pequeño del vidrio (menos de 800m m) a través de la sección del relleno el presionar y del gas, solamente una porción de trabajo.
Si más de 800m m sino menos de 1600m m, él dos porciones trabajan, necesitan no el trabajo de relleno entero de la sección de la prensa y del gas. puede ahorrar el vidrio del argón.
F, manera lateral del sello está siguiendo el aislamiento (el nuevo tipo)
(el lado de la máquina hace que un sensor del oxígeno con 7-8 detecte puntos.
Piezas acuciantes ajustables de G
1, allí tiene tensión después de soldar con autógena en el marco acuciante, los problemas tan en baja forma es ineludible después de usar una cierta hora (la máquina no puede presionar DGU correctamente, uniformemente y firmemente)
Para este problema ineludible desigual, aquí está nuestra solución
2, el presionar del tornillo de posicionamiento
Transportadores del apoyo aéreo de H (función opcional)
Garantice el interior de DGU limpio sin marcas de las ruedas
Después de lavarse y antes de presionar es todo el apoyo aéreo
Componentes de la electricidad de I
Estamos utilizando el yaskava de Alemania simens/Japón
Lista de los componentes principal
Componentes | Marca | Observación |
Motor servo | Alemania Simens | Para el vidrio caminado |
Conductor servo | Alemania Simens | Para el vidrio caminado |
Motor servo | Alemania Simens | Para la transferencia |
Motor servo | Alemania Simens | Para la prensa |
PLC | Alemania Simens | |
Componente de la baja tensión | Alemania Simens | |
Convertidor de frecuencia | Alemania Simens | |
Fuente de alimentación que cambia | Taiwán MW | |
Interruptor optoelectrónico | Corea Autonics | |
Componente neumático | Taiwán Airtac | |
Componente neumático | Taiwán Airtac | |
Pantalla táctil | Taiwán Wenview | |
Interruptor del viaje | Taiwán (TIENDA) | |
Retransmisión | Japón Omron | |
Botón y indicador luminoso | Schneider francés |
Datos técnicos
Tamaño de 2000*2500 Max.glass
|
Vidrio normal |
2000*2500m m (二次压合 de 2000*3000m m)
|
Vidrio con el gas del argón | 2000*2500m m | |
Tamaño de cristal máximo 2500*3500 | Vidrio normal | 2500*3500m m (二次压合 de 2000*4000m m) |
Vidrio con el gas del argón | 2500*3200m m | |
Tamaño de Min.glass | 280*450m m | |
Grueso de cristal | 3-15m m | |
Grueso de cristal aislador | 50m m (especial hecho para el aviso especial de la necesidad de 60m m) | |
Velocidad que se lava de cristal | Invierno 6-7m/min del verano 8-10m/min | |
Velocidad de cristal del transportador: | 45m/min | |
Cepillos que se lavan | 3 pares | |
Abastecimiento de agua: | Consumo de agua: conductividad 0.5t/h: ≤50μs/cm6-7 | |
Suministro de aire | Flujo: 0.8m/min | |
Presión de aire | ≥0.8MPa | |
Poder total | 3P 380V 50HZ 34KW | |
Dimensión | 23500 *3500*3700mm |
Dobladora del espaciador de aluminio
l marco del espaciador del 1*1m era la curva w 20s.
El error de ángulo del marco del espaciador está dentro del withib 10 um, 1mm=100 um
Error de tamaño 1m m
Formado
Puedo doblar el espaciador de aluminio /technoform /Alupro /thermix/
l espaciador conecta automáticamente y corte.
l máquina para automáticamente cuando el uso del espaciador para arriba.
l doblez continuo de la ayuda, para evitar automáticamente la conexión del espaciador mientras que dobla y corta
l conecta automáticamente el espaciador - conector
l función teledirigida
l función de entrada del USB, puede leer para sobresalir datos directamente
l recambios de toda la máquina tiene código de identificación, conveniente para el servicio de la después-venta
l conectores, conveniencia y seguridad resistentes para la instalación y el depuración
l uso magnético Taiwán Airtac de la válvula
l sistema de control alemán del plc de Siemens
l sistema del servocontrol de Japón Fuji
l 12 unidades del espaciador del almacenamiento (opción)
l acero inoxidable de acero inoxidable /option de Swisspacer//Allmetal)
(El acero inoxidable y el espaciador caliente del borde no pueden existir al mismo tiempo)
l agujero de taladro para el relleno del gas (opción)
l impresión del chorro de tinta del espaciador, diverso color está disponible para el logotipo o la fecha de producción (la opción) de la compañía
l impresión de Laber (opción)
l código de la dos-dimensión de la exploración del escáner, código de barras (opción)
l rueda acuciante separada para el marco del arco, más exacta que la herramienta de doblez
Especialmente para el marco del hexágono y del octágono (opcional)
l ERP (opcional)
Observación: Herramienta de doblez
el marco del rectángulo del *For allí tiene tres que el tamaño (6A/9A/12A) era elogioso
La otra necesidad del tamaño pagar el tamaño adicional 42$/per
* para el marco del círculo, del hexágono y del octágono, tamaño 300$/per
Parámetro técnico principal
Tamaño de Max.bending | 2000*2000m m |
Tamaño de Min.bending | 250*200m m |
Anchura de aluminio del espaciador | 6-27A |
Radio del arco | 60°-150° |
6A-16A | |
Error dimensional: | ≤±0.5mm |
Error del ángulo | ≤±1º |
espaciador de aluminio del 1m*1m | 17s |
Suministro de aire | ≥0.65MPa |
Poder total | AC220/380V 50Hz 2.5KW |
Dimensión | 10500mm*2200mm*2600m m |
Componentes principales de la dobladora del espaciador
NOMBRE | MARCA |
PLC | SIEMENS ALEMÁN |
Aparato eléctrico de la baja tensión | SIEMENS ALEMÁN |
Motor servo | SIEMENS ALEMÁN |
Conductor servo | SIEMENS ALEMÁN |
Retransmisión | JAPÓN OMRON |
Robot de cristal aislador vertical del lacre de LJTJ
Característica principal
