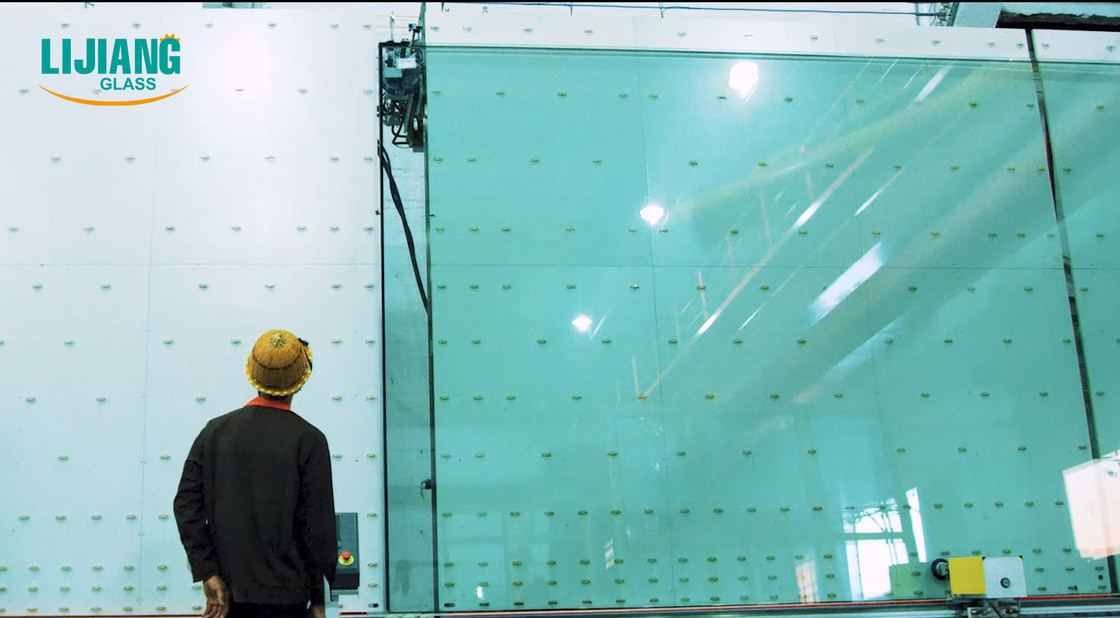

Equipo de cristal aislador vertical automático con la función del relleno del gas

Cadena de producción de cristal aislador vertical automática con la función de relleno del gas

FUNCIONAMIENTO

•Sistema de control del PLC de Alemania Siemens, interfaz de la pantalla táctil

•Identificación automática del vidrio revestido y bajo-e

•3 pares de cepillos suaves pueden lavarse en línea y vidrio bajo-e off-line

•La lavadora adopta el dispositivo material e impermeable de los SS

•El tanque de agua con control de la temperatura automática y el sistema del lavado del agua

•Sistema de calefacción por aire

•Comienzo de la fan del aire y determinación automáticos de la parada

•Sistema de la reducción del nivel de ruidos

•Exhibición en línea de la velocidad que se lava

•Trabajo intermitente inteligente, energía de ahorro

•Tablero acuciante ajustable para guardar la placa el presionar de la superficie derecho

•Sistema de colocación rotatorio externo automático de vidrio

•Modo de conexión de enchufe de la aviación

•Aplicable para producir IG triple e IG formado

Opciones

• Prelavado

• Colocación automáticamente exacta para 3 o 4 el paso lateral IG

• El relleno automático del gas puede fijar valor del gas y exhibir el proceso del relleno en línea de la alta concentración de gas

PARÁMETRO

Usando la tecnología Aire-flotante para transferir el vidrio para evitar que el vidrio sea contaminado por las ruedas y dejando rastros para mejorar la producción de IG de alta calidad. La línea tiene siete secciones:

sección de 01 transferencias;

lavadora 02;

sección de 03 descargas;

04 inspección y sección de la instalación;

sección de 05 transferencias;

06 que presionan y sección de relleno;

sección de 07 descargas.

Detalles de la cadena de producción de cristal aislador vertical con el relleno del gas:

sección de 01 transferencias

Mecanismo de capa de la detección, detección automática de película baja-e off-line

lavadora 02

• Usando 6 pedazos de cepillos suaves con el pelo suave de 0.1m m, puede lavar el vidrio bajo-e

• El nuevo cuchillo de aire utiliza el perfil de aluminio (cuchillo de aire del ornitorrinco), el tamaño del mercado de aire es ajustado por el pico de aluminio del pato del perfil. Esto puede reducir el número de tornillos de reglaje, se asegura de que cada tornillo no es flojo, y evita la resonancia del cuchillo de aire.

• El cuchillo de aire puede ajustar automáticamente la anchura del cuchillo de aire según el grueso

• La caja de la operación con la exhibición de la velocidad del lavado, puede exhibir exactamente la velocidad que se lava (los 8-10m)

• Control de la temperatura automática del tanque de agua, sistema del abastecimiento de agua

• Sistema europeo del silenciador

• Material de acero inoxidable

sección de 03 descargas

• Vidrio del almacenamiento

04 inspección y sección de la instalación

La nueva estructura de esta sección se cambia a una estructura de elevación del haz en línea (haz doble). Es fácil examinar y limpiar el vidrio

sección de 05 transferencias

• Medida automática del grueso de cristal. Puede ser utilizado según necesidades reales al trabajar.

06 que presionan y sección de relleno

Característica principal:

• (2500mm*3500m m) el vidrio aislador Ultra-largo se puede comprimir dos veces

• Adopta la banda transportadora para transferir el vidrio, motor servo de las aplicaciones para presionar el vidrio

• La placa acuciante se puede abrir para el mantenimiento fácil

• Presionar al tablero con la estructura ajustable garantizar vida de servicio duradera

• Llene automáticamente el gas del argón del efecto de aislamiento significativo, un contenido más alto del argón

• Las zonas determinadas para llenar diverso tamaño del vidrio de método de aislamiento de la continuación reducen pérdida del argón

• Puede fijar valor del gas y mostrar el proceso del gas de relleno en la pantalla táctil

• Sensor que reacciona rápido para el control permanente del proceso del relleno del gas

• La concentración de gas puede alcanzar más el de 90%

• Ninguna necesidad a los agujeros de taladro en el marco del espaciador

• El gas estándar es gas del argón

sección de 07 descargas

• Vidrio del almacenamiento

• Se puede conectar con la máquina el aislamiento

Datos técnicos

Funciones opcionales de la línea de transformación de cristal aire-flotante aislador vertical con el relleno del gas:

• Vidrio del paso con los bordes opcionales (L: 100m m W: 50m m)

• Vidrio formado

• Pre lavadora

Otros tamaños de la línea de transformación de cristal aire-flotante aislador vertical con el relleno del gas:
