Datos del producto:
|
| Nombre de la producción: | Coche de cristal del lechón | Uso: | Vidrio del cargamento |
|---|---|---|---|
| Peso: | 300kg/500kg/900kg | Usando: | Elevación de cristal |
| Garantía: | 1 año | poder de la máquina: | 4KW |
| Alta luz: | sistemas de elevación del alzamiento del vacío 500kg,sistemas de elevación del alzamiento del vacío 300kg,ventosas de cristal autos 500Kg |
||
coche del lechón 500Kg
Descripción de producto:

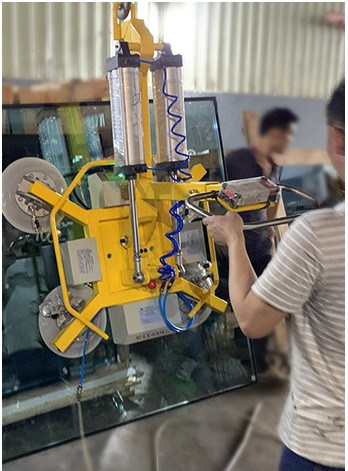

El coche de cristal de la ventosa se actúa para eléctrico e hidráulico. El sistema entero consiste en el dispositivo de vacío eléctrico, el dispositivo eléctrico del funcionamiento, el dispositivo hidráulico del funcionamiento, el sistema de impulsión eléctrico y el sistema de protección de la seguridad, que puede realizar la operación de afianzar, de levantar y de llevar el vidrio con abrazadera a una posición específica. Puede también ser montado en diversos modelos para adaptarse a diversos sistemas.
| Información | Detalles |
| Conveniente para levantar |
Propiedades materiales: Superficie no porosa, lisa a prueba de gas Ejemplo: vidrio plano, vidrio del edificio, diversas clases de procesar el vidrio y el vidrio especial |
| Peso | 500KG |
二, FREDDIE
| Nombre | Tipo: FVL-CS500-10 500KG |
| Capacidad de carga segura |
500kg,
|
| Tamaño de cuerpo | 2850mm*1200mm*1750m m |
| Descripción de los lechones | Caucho negro, abrasión resistente, |
| Poder | 200Ah (24V) *4pcs |
| Poder de la carga |
110V~ 240V, 50/60Hz |
| Poder de la máquina | 4KW |
| Peso | 500KG |
| Material conveniente | Vidrio |
| Usando manera | El manual actúa |
| Peso del producto |
1500kg |
|
Nivel de ruidos
|
Menos DB de 70 |
三, FREDDIE
| Inclinación hidráulica 180° hacia arriba y hacia abajo con la detención en cualquier posición. | |
| Ciénaga principal hidráulica izquierda y 90°with derecho que para en cualquier posición. | |
| Elevación hidráulica arriba y abajo hasta 4000m m. | |
|
Funciones |
Hidráulico amplíe el brazo de elevación hasta 1000m m. |
| Coche del motor eléctrico, control por el volante | |
| El 90° izquierdo y derecho del movimiento hidráulico | |
| Recarga cuando poder de la electricidad menos el de 30% | |
| Instructure | Sistema del no retorno de Accum y sistema de la remuneración del vacío |
四, las piezas principales de la máquina
1. Pieza completamente eléctrica de la ventosa:
●El ordenador de conducción tiene un dispositivo de protección de baja tensión de la sobreintensidad de corriente para evitar con eficacia que el undervoltage dañe el sistema eléctrico.
●Estación de bombeo hidráulica del alto rendimiento
●Equipado del interruptor de límite electrónico, puede controlar exactamente la altura de elevación máxima del pórtico, para proteger eficazmente el motor de elevación y para ampliar el uso del motor.
vida.
●El motor impulsor tiene las ventajas del poder fuerte, funcionamiento y de poco ruido estables.
●Batería industrial para el coche eléctrico de la ventosa, equipada del cargador a juego inteligente, con la función automática del poder-apagado, la carga entera
No hay necesidad de la supervisión in situ.

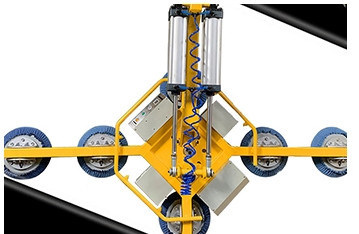

2. Mecanismo de la ventosa: El marco de ventosa se diseña en una forma rectangular y es soldado con autógena por el tubo cuadrado y el tubo rectangular, que es seguro y durable. Las ventosas se distribuyen uniformemente, de modo que la fuerza sea uniforme y estable después de que se fije por adsorción el vidrio, y la posición de la ventosa se puede ajustar en el marco rectangular entero para adaptarse a diversas especificaciones del vidrio. Cantidad de trabajo 500kg, control de mano de obra de la velocidad que camina.
3. Ventosa: Adopta la ventosa de goma de punto fijo, cada ventosa se puede abrir y cerrar independientemente para adaptarse a diversas especificaciones del vidrio; para el apagón anormal, el caucho de punto fijo puede mantener con eficacia la presión negativa el cuerpo de la ventosa que disminuye lentamente, para guardar el objeto por cierto periodo de tiempo. Caído.
4. Mecanismo del tirón: El empujador hidráulico conduce el tenedor de ventosa para alcanzar el tirón 0-90°.
5. Mecanismo de rotación: Utilice el reductor + el engranaje para conducir el tenedor de ventosa para alcanzar la rotación 0-360°.
6. Pieza del vacío: Adopt importó la bomba de vacío sin aceite de DC + válvula de control + la válvula electromagnética de la entrada + filtro + sensor digital de la presión de la entrada + sola vávula de bola de control de la cavidad de la ventosa para alcanzar la adsorción y el lanzamiento rápidos y estables del vidrio.
7. Sistema de alarma: Cuando las caídas de presión del vacío del sistema del límite superior (el 85%) al límite más bajo (el 55%), la alarma de la presión baja se accionan, y se alcanzan los controles de sistema la bomba de vacío para llenar automáticamente la presión hasta el límite superior de la presión del vacío, con eficacia asegurando la seguridad del vidrio en el proceso de dirección.
五, proceso del trabajo
(10) actúa el empujador para contraer la ventosa al marco de puerta de la ventosa, y después sale el marco de puerta; entonces movimiento la ventosa de moverse al vidrio que se dirigirá, y de repetir los pasos 3-9 para terminar el transporte de cristal otra vez.
6, parámetros
| Nombre | Fije | Parámetros | |
| 1 | Forma de la impulsión | 电动 | |
| 2 | Conducción de estilo | 步行式 | |
| 3 | Carga clasificada | Kilogramo | 1500 |
| 4 | Distancia de centro de la carga | milímetro | 600 |
| 5 | Altura de elevación | milímetro | 3000 |
| 6 | Altura cuando el pórtico está contraído | milímetro | 2000 |
| 7 | Altura después del descenso de la ventosa | milímetro | 1000 |
| 8 | Longitud de la máquina | milímetro | 2850 |
| 9 | Anchura de la máquina | milímetro | 1200 |
| 10 | Radio de torneado | milímetro | 2500 |
| 11 | Conduciendo la velocidad a carga plena/ninguna carga | kilómetro por hora | 5 |
| 12 | Velocidad de elevación a carga plena/ninguna carga | m/s | 0.06/0.13 |
| 13 | Velocidad descendente a carga plena/ninguna carga | m/s | 0.13/0.10 |
| 14 | Capacidad que sube máxima a carga plena/ninguna carga | % | 6/15 |
| 15 | Poder del motor impulsor | Kilovatio | 1,2 |
| 16 | Poder de elevación del motor | Kilovatio | 2,2 |
| 17 | Ruido del vehículo | DB (A) | 70 |
| 18 | Voltaje/capacidad de la batería | V/Ah | 24/200 |
| 19 | Cargador | V/A | 24/15 |
| 20 | Peso de la máquina | Kilogramo | 1500 |
Producto relacionado del VIDRIO de LIJINAG
Cargadora de cristal automática para el proceso aislador del vidrio
Tabla de carga vertical de LJASP 3525 de máquina de cristal aislador
Funcionamiento de A.Technical:
1. Todos los marcos principales de los grupos de la tubería de acero del rectángulo de la calidad del uso del equipo de estándar nacional soldados con autógena y cabidos con el perno.
sistema de control 2.Electric de módulos de la marca de Schneider del uso del equipo de eléctrico; Las aplicaciones de control de programa importaron el regulador programable de SIMENS, cabido con el panel táctil.
la máquina 3.The fue diseñada con aspecto sucinto y se ajusta a la fábrica moderna con las muestras seguras, y referirse al estándar euro del IEC del diseño hasta la fabricación y la instalación.
| DATOS TÉCNICOS | |
| Tamaño de cristal máximo | 2500*3500m m |
| 2000*2500m m | |
| Grueso de cristal | 3-12m m |
| Fuente de aire | 0.8Mpa |
| Poder | 3P 380V/1P+N 220V 50Hz 38KW |
| Tamaño de la máquina | 3200*2800*1800m m |
| 2600*2800*1800m m | |
Parámetro técnico de B.Mainly:
tamaño de cristal máximo 1.Loading: L X W = 3500 x 2500 milímetros
Tamaño de cristal mínimo cargado: L X W = 800 x 600 milímetros
Grueso de cristal: (3-10m m)
2.Dimension de la tabla de cargamento aproximadamente:
L X W X H= ayuda 530m m (±30mm) de la parte inferior de 3700m m x de 2800m m x 2500mm+
la tabla de carga vertical 3.The utiliza el motor servo como sistema de impulsión y todos los motores con velocidades infinitamente variables, la velocidad de la transferencia de esta tabla son 2-35m/min; Duración de ciclo cargada: 35S
sistema de control lleno-cerrado de lazo 4.Adopts para la colocación exacta para la máquina y el sistema corriente estable; Descripción de la configuración
5.The que inclina el movimiento horizontal del brazo controlado por el motor servo y la caja de engranajes exacta, impulsión del estante de engranaje;
estructura 6.Lifting: Motor servo e impulsión exacta del control de la caja de engranajes y síncrona de correa;
marco de ventosas 7.The que inclina la estructura: Motor servo y control exacto de la caja de engranajes y poner la impulsión de la biela;
estructura de la transferencia 8.Bottom, motor servo e impulsión exacta del control de la caja de engranajes y de cadena.
9. control completamente digital de 4 ejes con la colocación exacta y la flexibilidad rápida; Toda la velocidad puede ser
ajustable según la cadena de producción velocidad.
10.Super HMI supervisar los parámetros de funcionamiento de la situación y de sistema del equipo; Puede fijar datos según diverso altura de estante y ángulo y también preestablecimiento o registración de cristal del cambio de la producción actual.
sistema de bomba 11.Vacuum: bomba de vacío de paletas rotatoria del mono-bloque altamente eficaz;
Ventosas: Las aplicaciones importaron el tipo de las ventosas ¢120MM del PF
12. Fuente de la compresa del aire: 5-7bar, 30L/min; Fuente del aire comprimido: 5-7bar, 30L/minuto;
fuente 13.Power: 380V, 50HZ, 3 fases,
Como fabricación de cristal aislador de la máquina del professinal en China, excepto el material tal como tamiz de Moleculaer y espaciador y sellante de aluminio. Somos buenos en develping y producir la cadena de producción de proceso de cristal insulaing vertical automática, egde de cristal bajo-e vertical que suprime la máquina, cadena de producción de cristal insulaiting del robot del automatice y así sucesivamente.
Q: ¿Cuál es el término del pago?
: T/T, L/C y otras condiciones de pago podían ser negociados.
Q: ¿Sobre esta máquina, cuál es la garantía?
: garantía 1).Our por 12 meses.
2)el soporte técnico de .24 hora el correo electrónico o llamando
manual 3).English y tutorial video
4).We proporcionará las piezas consumibles en un precio de la agencia
5).24 hora en la línea servicio cada día, soporte técnico libre.
Q: ¿Cómo sobre su garantía?
: Generalmente, nuestra garantía es un año. Dentro del período de garantía, podemos ofrecer la ayuda de la técnica, reacción a usted en el plazo de 24 horas y ayudarle a reparar su regulador del problema libremente, incluso no es de nuestra fábrica
Q: ¿Podemos visitar su fábrica antes de orden?
: Sí, le acogemos con satisfacción con gusto e invitamos sinceramente o su equipo para visitar nuestra fábrica, ayudaremos a arreglar el hotel y a cogerle de aeropuerto.
Q: ¿Cuál es las condiciones de expedición?
: A lo más del tiempo, tenemos acción en la fábrica. Si no hay acción, normalmente, plazo de expedición es 15-20 días laborables después del recibo de depósito. Si usted está en necesidad urgente, podemos considerar hacer el arreglo especial para usted.
Q: ¿Cómo sobre el embalaje para la máquina, se protege con seguridad durante el transporte?
: La cámara de prueba es embalada por la caja de madera de la exportación estándar para el paquete exterior y película de estiramiento para el paquete interno, no será dañada. Hemos entregado muchas máquinas de prueba en el extranjero por el mar o por el aire sin daño.
