Datos del producto:
|
Nombre: | Grúa voladiza de cristal | ventaja: | con el lechón de elevación |
---|---|---|---|
Peso de elevación máximo: | 260/500/800kg | Elementos de control de aire: | Airtac |
Ventosas: | 2-8 | Método deslizante: | Manual |
Alta luz: | 800KG vidrio Jib Crane voladizo,500KG vidrio Jib Crane voladizo,Máquina de descarga cargada de cristal 260KG |
260KG500kg800kg de cristal Jib Crane voladizo para el vidrio lamilated de cristal aislador

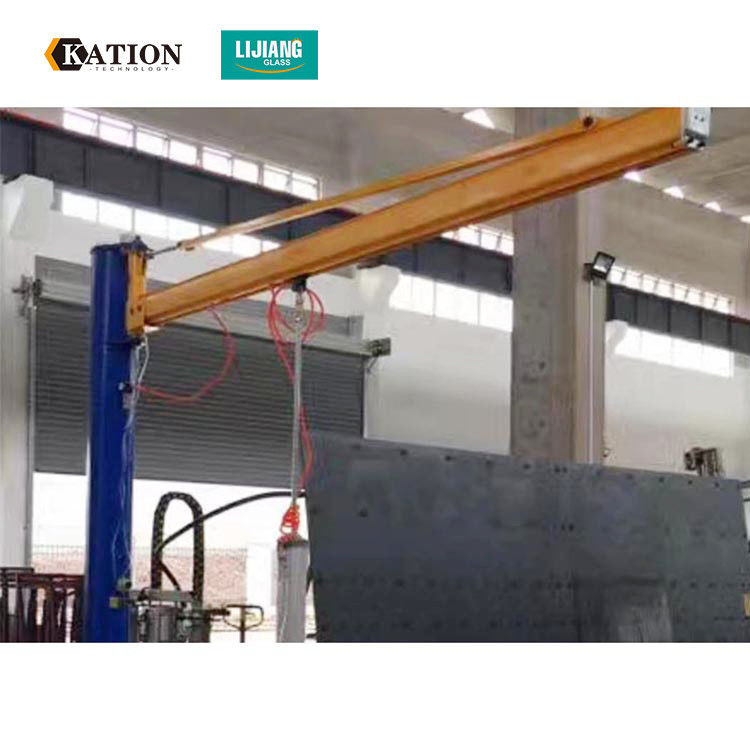

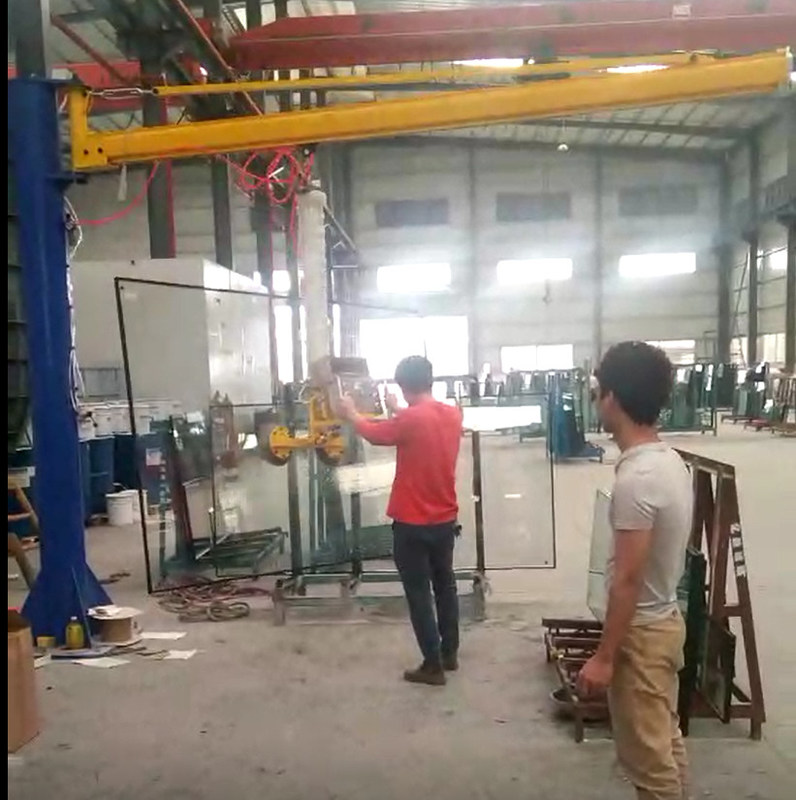

Grúa voladiza de cristal con el lechón de elevación
1.Suitable para el vidrio aislador de mudanza, vidrio moderado, pared de cortina de cristal, construcción in situ del proceso profundo de cristal y
vidrio fotovoltaico solar.
la fuerza de sustentación 2.Maximum es 300Kg, tamaño de cristal máximo puede alcanzar hasta los 8m (longitud) ×4m (anchura).
3.It puede dar vuelta al vidrio con diverso grado.
4.Equipped con la función del almacenamiento de gasolina, la máquina puede continuar trabajando 20 minutos sin gas.
Parámetros:
Peso de Max Glass | 500KG | |
Ángulo de la rotación |
Gire el ° 90 Tirón el 90° |
A la izquierda e a la derecha Hacia arriba y hacia abajo |
Ventosas | 6 pedazos | |
Materiales de la taza | Silicón | |
Deslizar método | Manual | |
Altura de la columna | 4 metros | Función del almacenamiento de gasolina |
Longitud del brazo | 4 metros | |
Elementos de control de aire | Airtac |
Peso de Max Glass | 400KG | |
Ángulo de la rotación |
Gire el ° 90 Tirón el 90° |
A la izquierda e a la derecha Hacia arriba y hacia abajo |
Ventosas | 2 pedazos | |
Materiales de las tazas | Silione | |
Deslizar método | Manual | |
Altura de la columna | 4 metros | Función del almacenamiento de gasolina |
Longitud del brazo | 4 metros | |
Elementos de control de aire | Airtac |
Peso de Max Glass | 360KG | |
Ángulo de la rotación | el 90° | A la izquierda e a la derecha |
Ventosas | 4 pedazos | |
Materiales de las tazas | Silicón | |
Deslizar método | Manual | |
Altura de la columna | 4 metros | Función del almacenamiento de gasolina |
Longitud del brazo | 4 metros | |
Elementos de control de aire | Airtac |
Peso de Max Glass | 360KG | |
Ángulo de la rotación | el 90° | A la izquierda e a la derecha |
Ventosas | 4 pedazos | |
Materiales de las tazas | Silicón | |
Deslizar método | Manual | |
Altura de la columna | 4 metros | Función del almacenamiento de gasolina |
Longitud del brazo | 4 metros | |
Elementos de control de aire | Airtac |
El usar para
- Cadena de producción de cristal aislador,
- Instalación del sistema de cristal de la pared de cortina,
- Cargando y descargando la hoja de cristal en la tabla del corte del vidrio,
- Instalación del parabrisas del coche.
Levantador eléctrico de cristal KX4 de la ventosa del vacío
Nombre de producto
|
Levantador de cristal neumático del vacío
|
||
Tamaño milímetro de la ventosa
|
300m m (el tamaño estándar unificado de la ventosa, cada dispositivo se puede utilizar en campo común)
|
||
Sola ventosa que lleva el kilogramo
|
100KG (la carga real de la prueba puede alcanzar más que 180KG)
|
||
Función de la rotación
|
rotación manual 360° (dispositivo ahorrador de trabajo, seguro especial y confiable, fácil actuar)
|
||
Función del tirón
|
tirón neumático del 90°
|
||
Voltaje DC
|
DC12V (2 baterías incorporadas para la batería de larga vida)
|
||
Resistencia
|
Puede ser utilizado por 3-5 días después de una carga, y 2 baterías se pueden utilizar alternativamente
|
||
Barra milímetro de la extensión
|
500M M (la longitud de un lado, las especificaciones de cristal especiales puede ser modificada para requisitos particulares)
|
||
Sistema de control
|
Succión y lanzamiento teledirigidos atados con alambre, opcional teledirigido inalámbrico.
|
||
Adaptable
|
Nota: Puede ser modificada para requisitos particulares según los requisitos de su compañía, tamaño del objeto y peso de proceso específicos.
|
||
Estándar de peso
|
Densidad de cristal convencional 2.5÷1000 000 del vidrio del × del grueso del × de la anchura del × del peso = de la longitud = peso de cristal
Ejemplo: 3660×2440×19×2.5÷1000 000=424KG |
||
Factor de seguridad
|
Según las normas de seguridad europeas del CE en el equipo de elevación y las normas de seguridad en las regulaciones de prevención de accidentes alemanas UVV 18 y Vbg/Vf 9a, el mejor factor de seguridad para los esparcidores del vacío es 2,0. Por ejemplo, la sola fuerza de la succión de la ventosa FSRL280 es 3139N, dividido por el factor de seguridad 2,0, la carga es 1570N.
|
Como fabricación de cristal aislador de la máquina del professinal en China, excepto el material tal como tamiz de Moleculaer y espaciador y sellante de aluminio. Somos buenos en develping y producir la cadena de producción de proceso de cristal insulaing vertical automática, egde de cristal bajo-e vertical que suprime la máquina, cadena de producción de cristal insulaiting del robot del automatice y así sucesivamente.
Cargadora de cristal automática para el proceso aislador del vidrio
Tabla de carga vertical de LJASP 3525 de máquina de cristal aislador
Funcionamiento de A.Technical:
1. Todos los marcos principales de los grupos de la tubería de acero del rectángulo de la calidad del uso del equipo de estándar nacional soldados con autógena y cabidos con el perno.
sistema de control 2.Electric de módulos de la marca de Schneider del uso del equipo de eléctrico; Las aplicaciones de control de programa importaron el regulador programable de SIMENS, cabido con el panel táctil.
la máquina 3.The fue diseñada con aspecto sucinto y se ajusta a la fábrica moderna con las muestras seguras, y referirse al estándar euro del IEC del diseño hasta la fabricación y la instalación.
DATOS TÉCNICOS | |
Tamaño de cristal máximo | 2500*3500m m |
2000*2500m m | |
Grueso de cristal | 3-12m m |
Fuente de aire | 0.8Mpa |
Poder | 3P 380V/1P+N 220V 50Hz 38KW |
Tamaño de la máquina | 3200*2800*1800m m |
2600*2800*1800m m |
Parámetro técnico de B.Mainly:
tamaño de cristal máximo 1.Loading: L X W = 3500 x 2500 milímetros
Tamaño de cristal mínimo cargado: L X W = 800 x 600 milímetros
Grueso de cristal: (3-10m m)
2.Dimension de la tabla de cargamento aproximadamente:
L X W X H= ayuda 530m m (±30mm) de la parte inferior de 3700m m x de 2800m m x 2500mm+
la tabla de carga vertical 3.The utiliza el motor servo como sistema de impulsión y todos los motores con velocidades infinitamente variables, la velocidad de la transferencia de esta tabla son 2-35m/min; Duración de ciclo cargada: 35S
sistema de control lleno-cerrado de lazo 4.Adopts para la colocación exacta para la máquina y el sistema corriente estable; Descripción de la configuración
5.The que inclina el movimiento horizontal del brazo controlado por el motor servo y la caja de engranajes exacta, impulsión del estante de engranaje;
estructura 6.Lifting: Motor servo e impulsión exacta del control de la caja de engranajes y síncrona de correa;
marco de ventosas 7.The que inclina la estructura: Motor servo y control exacto de la caja de engranajes y poner la impulsión de la biela;
estructura de la transferencia 8.Bottom, motor servo e impulsión exacta del control de la caja de engranajes y de cadena.
9. control completamente digital de 4 ejes con la colocación exacta y la flexibilidad rápida; Toda la velocidad puede ser
ajustable según la cadena de producción velocidad.
10.Super HMI supervisar los parámetros de funcionamiento de la situación y de sistema del equipo; Puede fijar datos según diverso altura de estante y ángulo y también preestablecimiento o registración de cristal del cambio de la producción actual.
sistema de bomba 11.Vacuum: bomba de vacío de paletas rotatoria del mono-bloque altamente eficaz;
Ventosas: Las aplicaciones importaron el tipo de las ventosas ¢120MM del PF
12. Fuente de la compresa del aire: 5-7bar, 30L/min; Fuente del aire comprimido: 5-7bar, 30L/minuto;
fuente 13.Power: 380V, 50HZ, 3 fases,
Como fabricación de cristal aislador de la máquina del professinal en China, excepto el material tal como tamiz de Moleculaer y espaciador y sellante de aluminio. Somos buenos en develping y producir la cadena de producción de proceso de cristal insulaing vertical automática, egde de cristal bajo-e vertical que suprime la máquina, cadena de producción de cristal insulaiting del robot del automatice y así sucesivamente.
Q: ¿Cuál es el término del pago?
: T/T, L/C y otras condiciones de pago podían ser negociados.
Q: ¿Sobre esta máquina, cuál es la garantía?
: garantía 1).Our por 12 meses.
2)el soporte técnico de .24 hora el correo electrónico o llamando
manual 3).English y tutorial video
4).We proporcionará las piezas consumibles en un precio de la agencia
5).24 hora en la línea servicio cada día, soporte técnico libre.
Q: ¿Cómo sobre su garantía?
: Generalmente, nuestra garantía es un año. Dentro del período de garantía, podemos ofrecer la ayuda de la técnica, reacción a usted en el plazo de 24 horas y ayudarle a reparar su regulador del problema libremente, incluso no es de nuestra fábrica
Q: ¿Podemos visitar su fábrica antes de orden?
: Sí, le acogemos con satisfacción con gusto e invitamos sinceramente o su equipo para visitar nuestra fábrica, ayudaremos a arreglar el hotel y a cogerle de aeropuerto.
Q: ¿Cuál es las condiciones de expedición?
: A lo más del tiempo, tenemos acción en la fábrica. Si no hay acción, normalmente, plazo de expedición es 15-20 días laborables después del recibo de depósito. Si usted está en necesidad urgente, podemos considerar hacer el arreglo especial para usted.
Q: ¿Cómo sobre el embalaje para la máquina, se protege con seguridad durante el transporte?
: La cámara de prueba es embalada por la caja de madera de la exportación estándar para el paquete exterior y película de estiramiento para el paquete interno, no será dañada. Hemos entregado muchas máquinas de prueba en el extranjero por el mar o por el aire sin daño.
