Datos del producto:
|
Nombre de la producción: | Línea de transformación del vidrio de la doble vidriera | Uso: | Vidrio satinado doble/triple/del paso del proceso |
---|---|---|---|
Tamaño de cristal máximo: | 2500mm*3500mm/3300*7000m m | Tamaño de cristal mínimo: | 400mm*280m m |
Velocidad que se lava: | 2-10m/min | velocidad de trabajo: | 45 m/min |
Alta luz: | máquina de vidriero de la doble vidriera de 45 m/min,Máquina de vidriero de la doble vidriera del gas del argón,Maquinaria de la doble vidriera del gas del argón |

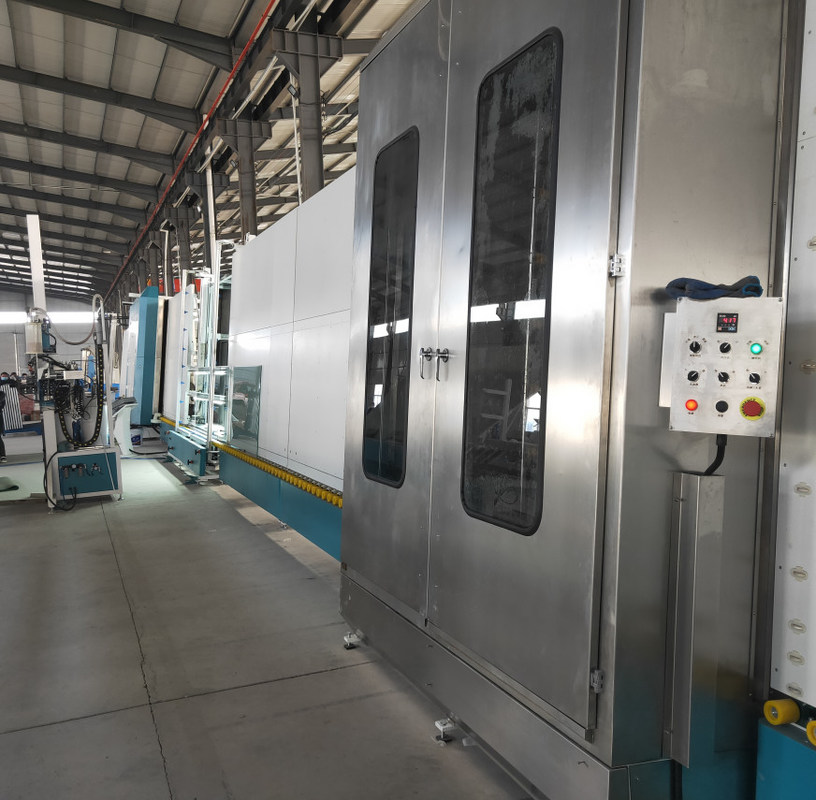

Línea de transformación de cristal automática de la doble vidriera con el relleno del gas del argón
Características principales del funcionamiento:
•La línea tiene 7 secciones:
sección de 01 transferencias;
lavadora 02;
sección de 03 descargas;
04 inspección y sección de la instalación;
sección de 05 transferencias;
06 que presionan y sección de relleno;
sección de 07 descargas.
•Sistema de control del PLC, interfaz de la pantalla táctil
•Usando los motores servos de Siemens
•Aplicable para producir el vidrio doble, vidrio triple
Funciones opcionales:
•Vidrio del paso con los bordes opcionales
•Vidrio formado
•Gas de relleno del argón automáticamente
•tecnología Aire-flotante para transferir el vidrio
Para evitar que el vidrio sea contaminado por las ruedas y dejando rastros para mejorar la producción de IG de alta calidad.
Datos técnicos
Tamaño de cristal máximo | 2500mm*3500m m |
Tamaño de cristal máximo para el gas de relleno | 2500mm*3200m m |
Tamaño de cristal mínimo | 280mm*450m m |
Grueso de cristal | 3-15m m |
Grueso de cristal aislador | 60m m |
Velocidad que se lava de cristal | 2-10m/min |
Velocidad de cristal del transportador | 45m/min |
Cepillos que se lavan | 3 pares de cepillos suaves con el pelo de 0.1m m |
Abastecimiento de agua | Consumo de agua: conductividad 0.5t/h: los 40μs/cm |
Suministro de aire | Flujo: 0.8m/min |
Presión de aire | ≥0.8MPa |
Poder total | 3P 380V 50HZ 40KW |
Dimensión | 23500*3500*3700m m |
Peso | 6500kg |
Detalles principales de las características de relleno del gas:
• Llene automáticamente el gas del argón del efecto de aislamiento significativo, un contenido más alto del argón
• Las zonas determinadas para llenar diverso tamaño del vidrio de método de aislamiento de la continuación reducen pérdida del argón
• Puede fijar valor del gas y mostrar el proceso del gas de relleno en la pantalla táctil
• Sensor que reacciona rápido para el control permanente del proceso del relleno del gas
• La concentración de gas puede alcanzar más el de 90%
• Ninguna necesidad a los agujeros de taladro en el marco del espaciador
• El gas estándar es gas del argón
NOMBRE | ORIGEN | MARCA |
Motor servo | Alemania | SIEMENS |
PLC | Alemania | SIEMENS |
Aparato eléctrico de la baja tensión | Alemania | SIEMENS |
Convertidor de frecuencia | Alemania | SIEMENS |
Motor de la transferencia | Taiwán | LINHAI |
Motor del cepillo | Taiwán | LINHAI |
Bomba de agua | China | LINGXIAO |
Guía | Taiwán | HIWIN |
Componentes neumáticos | Taiwán | AIRTAC |
Indicador eléctrico | China | MIRAN |
Interruptor fotoeléctrico | Alemania | ENFERMO |
Interruptor micro | Taiwán | TIENDA |
Botón y indicador luminoso | Francia | SCHNEIDER |
pantalla táctil | Taiwán | WEINVIEW |
Retransmisión intermedia | Japón | OMRON |
Línea de IG con el gas que llena en línea |
Máquina de aislamiento: Robot de aislamiento automático/sellantes manuales que separan la máquina con dos bombas para los sellantes del silicón, sealnats del polisulfuro, sellantes de la estructura del silicón, sellantes del poliuretano.
1. 2000mm*2500m m/2500mm*3500m m/2500mm*4000m m (de gran tamaño puede customerized)
2. Vidrio triple
3. Vidrio del paso (3 o 4 echaron a un lado el vidrio del paso)
4. Vidrio formado
5. Dos sistemas de bombas de aislamiento con la cabeza de pegado dual
6. Los colores pueden ser cambiados
7. La longitud de la máquina puede ser cambiada
8. Con la función de la exploración del código
El sistema de abastecimiento solo/doble del pegamento puede ser seleccionado. El solo sistema de abastecimiento del pegamento se equipa de un sistema de una bomba y de la bomba de B, que es conveniente para una clase de sellante. El sistema de abastecimiento doble del pegamento es conveniente para dos diferentes tipos de sellante. El polisulfuro, el silicón, el silicón estructural y los sellantes son todos del poliuretano convenientes para esta máquina.
• Control de sistema del servo de Japón Yaskawa, 8 sistemas del sistema del servocontrol, máquina de aislamiento automática y de gran eficacia llena
• 4 secciones, vidrio del almacenamiento de la poder
• Correa dentada Adopt, transferencia lisa y posición exacta
• Automáticamente esquinas de cristal de la reparación con el raspador y el rodillo
• Automáticamente tamaño de cristal de la medida, profundidad del pegamento (30m m)
• Cada auto-función está con la operación manual
• Puede utilizar los sellantes estructurales del silicón, del polisulfuro y del silicón
• La cabeza del pegamento está en el frente de la máquina, que es fácil para el vidrio de capa del paso
• Se puede conectar con la línea de transformación de cristal el aislamiento
La cabeza del pegamento puede ne delante de la máquina, que es fácil sellar el vidrio del paso y el más connest con la línea de IG
Tamaño de cristal máximo | 2500*4000m m |
Tamaño de cristal mínimo | 400*300m m |
Grueso de cristal | 12-50m m |
Velocidad de trabajo | 5-40m/min |
Presión de aire | ≥0.6MPa |
Presión del apretón | 32MPa |
Poder del voltaje | 380V 15kw |
Dimensión total | 11000*2000*3500m m |
Los ingenieros del R&D de LIJIANHG están con 10 a 20 años de experiencia profesional, los ingenieros del R&D de LIJIANG tienen requisitos muy estrictos en el equipo de cristal aislador y perseguir para hacer el vidrio que procesa más simple e inteligente.
Los productos DE CRISTAL de LIJIANG incluyen principalmente: Línea serie de IG; Serie de aislamiento automática del robot; Máquina baja-e de la eliminación del borde de la película; Serie de la dobladora del espaciador; Serie butílica de la máquina del extrusor; Máquina de rellenar desecante y otras máquinas de cristal aisladores auxiliares. Cerca de 20 productos son ampliamente utilizados en industria del vidrio aislador modificada para requisitos particulares, la aleación de aluminio industrial, la pared de cortina del edificio, el tren de alta velocidad, el elevador y la industria de publicidad.
En 2016, ganamos el título de la empresa de oro de la semilla de Jinan y el subsidio estatal en virtud de la primera máquina butílica completamente automática del extrusor con seis ejes se convirtió independientemente.
En 2018, ganamos el título de la empresa de alta tecnología nacional. Durante este período, cooperamos con muchas universidades famosas y el instituto de investigación 53 del ministerio de la industria de la artillería para desarrollar productos de alta tecnología.
