Datos del producto:
|
| Nombre de la máquina: | Máquina butílica del extrusor | Barril del pegamento: | 7 kilogramos |
|---|---|---|---|
| velocidad de trabajo: | 47m/s | Garantía: | 1 año |
| Tiempo de calentamiento: | menos de 15 minutos | Poder: | 5.7kw |
| Anchura del pegamento: | 3.5m m | Anchura de aluminio del espaciador: | 5.5-26.5m m |
| Alta luz: | Extrusor butílico automático del sellante,Extrusor butílico del sellante del barril grande,Extrusor butílico grande del silicón del barril |
||

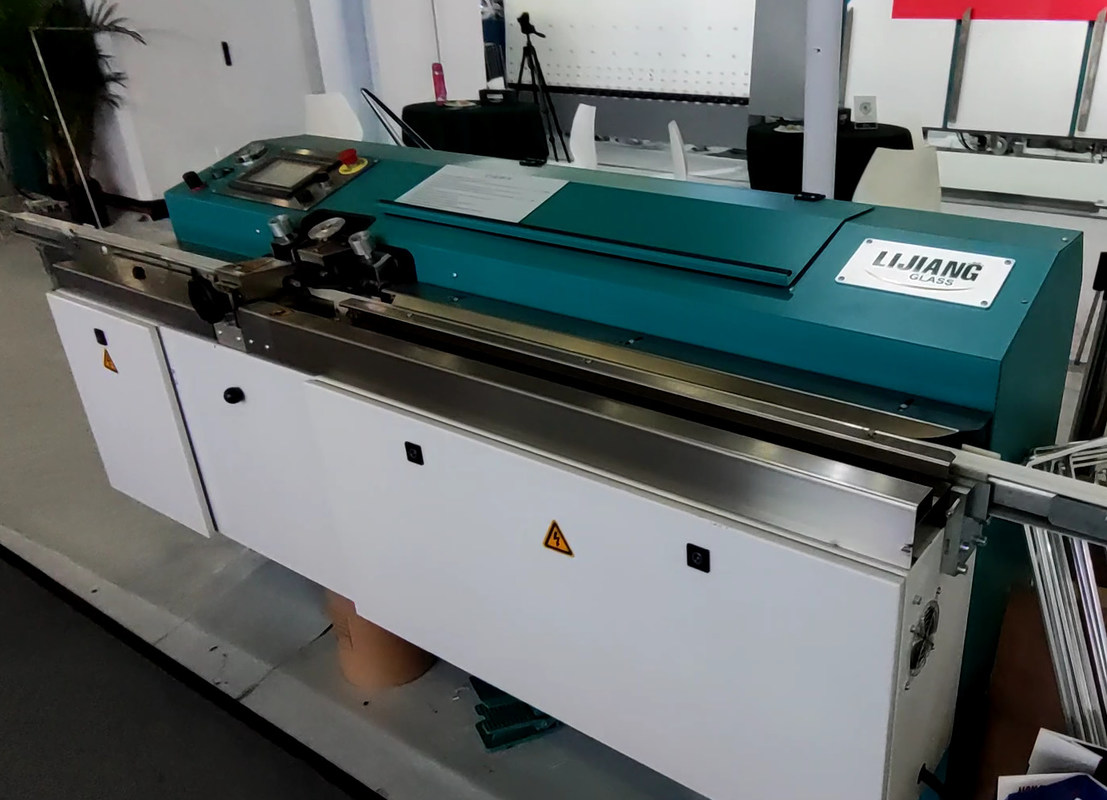

Máquina butílica automática del extrusor de los sellantes con el barril butílico grande
La máquina butílica de alta velocidad del extrusor es un equipo necesario para el tipo de fabricación vidrio de la doble vidriera, incluso él del aluminio-marco es necesaria para la línea de transformación de cristal aislador vertical. El butilo que sea pegado en el ambos lado del bastidor de aluminio por la nueva máquina butílica del extrusor, es el primer sellante para el vidrio aislador. La calidad del butilo decide tan directamente a la calidad del vidrio aislador y vida con.
La máquina butílica del extrusor es controlada por el PLC del programa, puede automático y acabar exactamente de pegar la función, los operadores necesitan solamente apoyar los marcos de aluminio, otros (afianzando el rodillo, la transferencia y el etc con abrazadera) son automáticos acabados por programa del ajuste. Este equipo es conveniente para cuadrado, rectangular, formado, arco y las clases de bastidores de aluminio. El diámetro interno del cilindro butílico es 200m m, máximo puede cargar el butilo de Φ195 * 250m m (7kg).
La unidad de transferencia consiste en el motor del control de frecuencia, las correas y las poleas de correa. La gama de velocidad de funcionamiento para la correa es 5 ~ los 47m/minuto; la altura del haz puede ser a mano ajustadas las ruedas, que localizan en el lado izquierdo de la máquina (véase de la imagen 1,2), después de ajustar correctamente a la altura, aprietan por favor los tornillos de presión delanteros y traseros. La estructura de esta parte es simple y puede ser fácil ajustar, él también tiene rápidamente transferir velocidad, estable y confiable para actuar.
En condiciones normales, el operador puede acabar independientemente de pegar el butilo en el bilateral del bastidor de aluminio dentro del tamaño de 2000 * 2000 milímetros. Cuando el tamaño es más de 2000 milímetros, debe ser hecho por dos personas. El operador de la ayuda debe estar lejos de la banda transportadora más de 200m m, para evitar el peligro de la fijación con abrazadera y de la participación en la correa.
Característica principal
• Sistema de control del PLC, interfaz de la pantalla táctil de KINCO
• Sistema hydráulico usando marcas alemanas
• Sistema de alarma, recordando añadiendo el pegamento butílico
• El sensor puede medir automáticamente la anchura del bastidor, la distancia de la boca puede ser ajustable
• Función del extractor
• El tiempo de precalentamiento corto, mejora eficacia del trabajo
• Los marcos de capa de la forma, el dispositivo del rodillo se pueden seleccionar a voluntad
• Velocidad de capa rápida, poder hasta 47m/min
• Presión estable e incluso capa
• Pegamento de ahorro. La cantidad de pegamento en ambos lados puede alcanzar 4g/m
• Barril grande del pegamento, 200L. (Opcional)
Datos técnicos
| Presión del apretón | 10-18MPa |
| Temperatura | 110~140℃ |
| Grueso del pegamento | 0.3-0.5m m |
| Anchura del pegamento | 3.5m m |
| Anchura de aluminio del espaciador | 6A - 27A |
| Velocidad | 5-47m/min |
| Diámetro del cilindro butílico | 200m m |
| Suministro de aire | ³ /min de los 0.4m |
| Presión de aire | ≥0.6MPa |
| Poder total | 380V, 5.7KW, 50HZ |
| Dimensión | 2800×700×900m m (L×W×H) |
| peso | 650kg |
Parámetros eléctricos
| Nombre | Original | Marca |
| PLC | China | KINCO |
| Válvula | Alemán | HAWE |
| Aparato eléctrico de la baja tensión | Alemán | SIEMENS |
| Sistema que sobrealimenta hidráulico y neumático | Alemán | MAXIMATOR |
| Convertidor de frecuencia | China | KINCO |
| Componentes neumáticos | Taiwán | ARTAC |
| Válvula de escape rápida/generador del vacío | Japón SMC | SMC |
| Luz del viaje | Japón | OMRON |
| Fibra óptica | Japón | OMRON |
