Datos del producto:
|
Nombre de la producción: | Línea de transformación aislador del vidrio | Tamaño de relleno máximo: | 2500mm*7000m m |
---|---|---|---|
Concentración de gas: | >el 98% | Gas: | gas del argón |
Garantía: | 1 año | Marca: | Vidrio de Lijiang |
Alta luz: | Máquina de cristal de la doble vidriera del 98%,Máquina de cristal de la doble vidriera del gas del argón,Línea de transformación de cristal aislador del gas del argón |
Pantalla táctil que actúa la línea de transformación de cristal aislador conveniente con el relleno del gas del argón del 98%

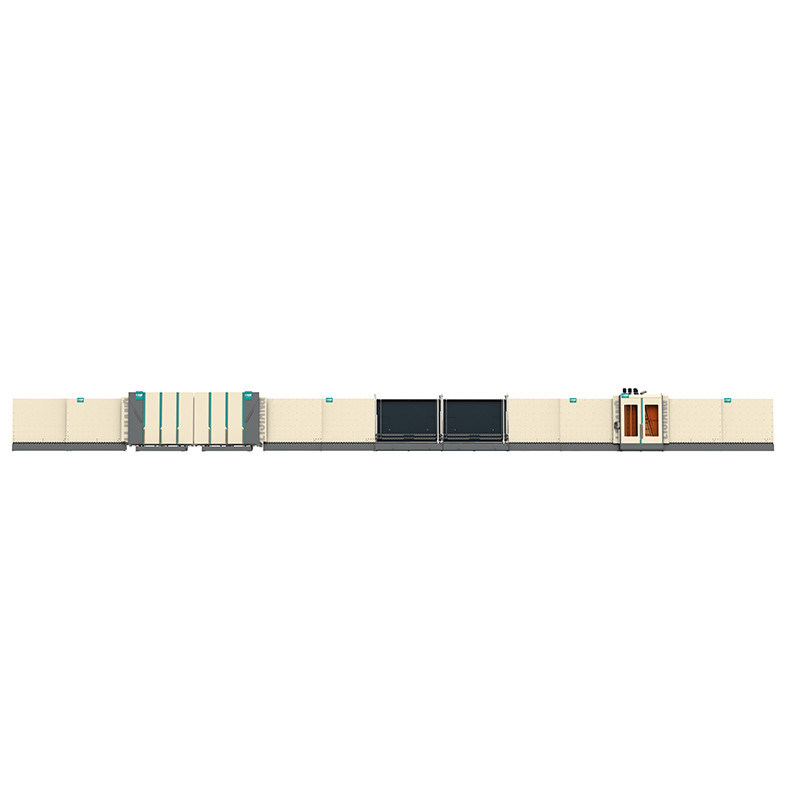

La cadena de producción de cristal aislador vertical automática de LJBZ2570PG tiene las funciones siguientes: vidrio plano que se lava, instalando los marcos de aluminio, presionando unidades de cristal aisladores ordinarias, presionando unidades de cristal aisladores dobles, y presionar unidades de cristal aisladores de la tres-capa de la doble-capa.
LJBZ2570PG es equipo especial para producir el vidrio aislador de la cinta de aluminio, que tiene las ventajas de la pequeña huella, del funcionamiento confiable, de la eficacia alta, y del mantenimiento conveniente.
Característica principal de la cadena de producción de cristal aislador del tamaño enorme
●Interfaz de la pantalla táctil, sistema de control alemán del PLC de Siemens
●Reconocimiento automático del vidrio revestido y del vidrio bajo-e

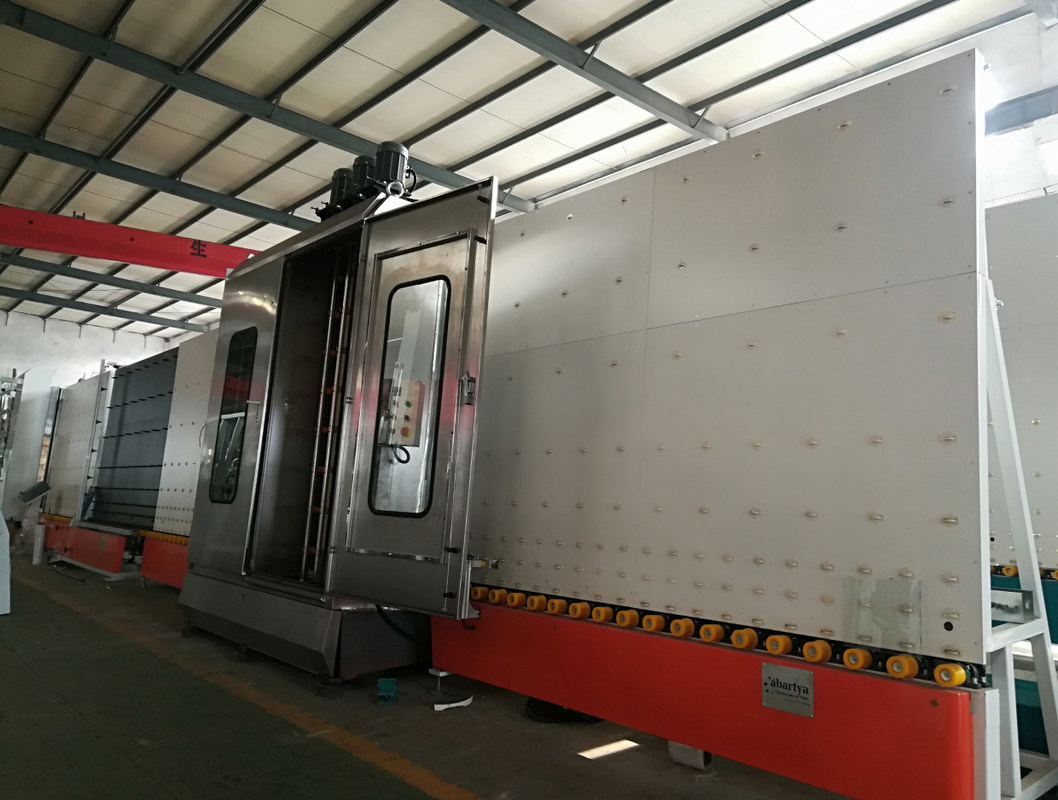

●La lavadora adopta el dispositivo material e impermeable de los SS
El tanque de agua con control de la temperatura automática y el sistema que limpia con un chorro de agua del agua
●3 pares de cepillos suaves pueden limpiar el vidrio bajo-e en línea y off-line
●Comienzo de la fan y determinación automáticos de la parada
●Sistema de calefacción por aire
●Sistema de la reducción del nivel de ruidos
●Exhibición en línea de la velocidad que se lava
●La placa de presión ajustable, guarda la superficie de la placa de presión derecho
●Método de la conexión del enchufe de la aviación
Conveniente para la producción de vidrio aislador triple y de vidrio aislador especial-formado
●Trabajo intermitente inteligente para ahorrar energía
Parámetros principales de la línea de transformación de cristal aislador automática
Fuente de alimentación | Voltaje | 380 |
Frecuencia | 60 | |
Poder total | kilovatio | ≈42 |
Velocidad que se lava | m/min | 2~10 |
Velocidad de Max.working | m/min | 45 |
Tamaño de Min.glass | milímetro | 450×280 |
Tamaño de Max.glass | milímetro | 2500×7000 |
Grueso de cristal que se lava | milímetro | 3~15 |
Grueso del vidrio de Max.insulating | milímetro | 60 |
Altura del transportador | milímetro | 500 |
Consumo total del gas | L/min | 1500 |
La máquina de proceso de cristal aislador adopta el sistema de control de Siemens, equipado de la pantalla táctil de alta resolución, el operador puede modificar los parámetros de trabajo de la cadena de producción en cualquier momento, y puede exhibir claramente la situación de cada señal de entrada y de salida, que es conveniente para el mantenimiento general de la máquina.
LJBZ2570PG que descarga la sección.
LJBZ2500PG no es conveniente para el vidrio arco-formado o el vidrio torcido, porque el avión en la parte presionada es inmutable.
LJBZ2500PG es una prensa con un nuevo tipo de tecnología de la inflación. Este equipo es conveniente para los infladores de cristal de alta tecnología de la prensa de diversos gases o de gases mezclados. Porque antes de cada gas o mezcla se llena del vidrio aislador, el sistema de control detectará el tipo de gas preestablecido (ratio de mezcla incluyendo del gas mezclado) y el flujo.
La sección acuciante de LJBZ2500PG y de inflación de cristal es conveniente para presionar unidades aisladores dobles del vidrio o unidades de cristal aisladores de la tres-capa al mismo tiempo. Esta máquina puede presionar toda clase de vidrio plano (vidrio revestido incluyendo y vidrio laminado).
LJBZ2500PG se puede utilizar para medir la concentración de gas de vidrio aislador en línea. El aparato de medición delante del equipo puede medir exactamente el tamaño y el grueso del vidrio y calcular la cantidad de gas requerida.
LJBZ2500PG puede presionar simultáneamente el gas en dos unidades de cristal huecos con una longitud de menos el de 1.5m, que mejora grandemente eficacia de la producción, especialmente para el vidrio con una longitud de menos el de 1.5m.
Características principales
• Dos pedazos de vidrio aislador se presurizan y se inflan al mismo tiempo, y cada pedazo de vidrio aislador se llena de más el de 90% de gas del argón
• Presionar dos pedazos de IGU a la vez puede prevenir mejor la deformación de la partición presionada. Cada vidrio el 1m*1m doble puede alcanzar 27s, que mejora grandemente eficacia del trabajo
• La línea de transformación de alta velocidad de IG, obtuvo patente china en 2019
• De la pieza transportadora a la parte acuciante, se separa cada parte
• Conveniente para la producción en masa en fábricas. Velocidad rápida estupenda
• Solucione el problema de sellar el trabajo que espera del robot para. Un trabajador instala dos marcos del espaciador para dos IGUs
• Del ERP del sistema tamaño y etiquetado del vidrio de las medidas automáticamente (que etiquetan antes y después de presionar) (opcional)
Datos técnicos
Tamaño de cristal máximo | 2500mm*7000m m |
Tamaño de cristal máximo para el gas de relleno | 2500mm*7000m m |
Tamaño de cristal mínimo | 280mm*450m m |
Grueso de cristal | 3-15m m |
Grueso de cristal aislador | 60m m |
Velocidad que se lava de cristal | 2-10m/min |
Velocidad de cristal del transportador | 45m/min |
Cepillos que se lavan | 3 pares de cepillos suaves con el pelo de 0.1m m |
Abastecimiento de agua | Consumo de agua: conductividad 0.5t/h: los 40μs/cm |
Suministro de aire | Flujo: 0.8m/min |
Presión de aire | ≥0.8MPa |
Poder total | 3P 380V 50HZ 54.5KW |
grueso de cristal plano | 3-30m m |
Otros productos del VIDRIO de LIJIANG
Máquina de rellenar del gas del argón con la pantalla táctil
Esta máquina de rellenar del gas del argón es máquina de rellenar manual, pero tiene la pantalla táctil para exhibir cuánto el valor del gas del argón. Y esta máquina de rellenar puede fijar cuánto valor del gas usted quiere llenar en el vidrio aislador.
Tipos de la máquina de rellenar del gas del argón
Máquina de rellenar del gas manual general del argón y máquina de rellenar del nuevo gas rápido del argón
Máquina de rellenar aislador del gas manual de cristal del argón para el gas de relleno del argón
El tipo de máquina de rellenar aislador elegante del gas del vidrio LJCJ02 es un equipo especial para el vidrio aislador de relleno. El dispositivo por el microordenador e importado del sensor para formar un sistema de control de lazo cerrado, alto nivel de equipo inteligente, control exacto, concentración neumática ajustable, eficacia de carga es alto, la operación es simple. Es esencial mejorar más lejos el funcionamiento del equipo de cristal hueco.
1. Característica principal
• Se utiliza para llenar el argón en el vidrio aislador
• Arriba con eficacia, tenido en cuenta cuatro pedazos de IGU
• Cuando el gas es lleno, alarmará y parará automáticamente
• Puede fijar y exhibir los datos del valor del gas
2. Especificaciones y fecha técnica:
Artículo | Valor |
Fuente de alimentación | AC220 V 50Hz |
0.5kw | |
Dimensión del contorno | 600X400X1210m m |
Peso neto de la máquina | 40kg |
3. La estructura principal de la producción
La máquina de rellenar del gas comprende piezas del árbol. Hay gas de relleno, el controlar y detección. La pieza del gas de relleno comprende principalmente el circuito del mercado, vuelve el circuito y la válvula de control. La pieza del regulador comprende principalmente la pantalla táctil, la alarma del botón del interruptor, el controlar de la selección de grupo del comienzo, del regulador y del zumbador. La pieza de la detección comprende principalmente el sensor.
4. Las condiciones del uso
fuente del gas del argón 1.The: presión 0.2Mpa.
La fuente de la máquina del compresor de aire: presión 0.4Mpa.
El uso del ambiente: el ℃ 0~40, ninguna condensación, el panel de la operación y la caja de control no pueden tener intrusión del agua.
inflación 5.Before para ajustar los parámetros técnicos
5,1 ajuste el argón atraviesan la válvula de control en el panel, ajustan el flujo del argón, cuanto más pequeño es el argón, cuanto más pequeño es el flujo de cristal, que puede mejorar la exactitud del sistema de control y prevenir el vidrio quebrado; es el mejor bajar el flujo al principio, cuando el operador puede actuar, para aumentar gradualmente el flujo de aire para aumentar la tarifa de carga, mejorar eficacia del trabajo, pero el flujo de aire se debe ajustar al mínimo en la etapa inicial del uso, y entonces gradualmente del aumento, pero la velocidad de carga no se puede ajustar demasiado rápidamente, si no el aire y el argón serán dañados la cavidad de cristal hueco de la capa de separación reduce la concentración de gas y la exactitud de la detección de la concentración de gas.
5,2 ajuste de la presión de la inflación: para evitar excesivamente - la presión de la alta inflación que causa daño al vidrio de la doble-capa. Necesitamos hacer la presión de trabajo 0.2mpa, ajustamos la válvula manorreductora del argón en el panel de control a 0.1-0.2mpa, y en el caso, hacemos la fuente de aire del compresor de aire 0.4mpa.
Establezca los límites superiores y más bajos de la presión según el tamaño del vidrio aislador y de la tasa de inflación. Cuando el vidrio de la doble-capa es más grande del 1.5m×1.5m, la fuente de aire del compresor de aire se ajusta apropiadamente a un valor más grande.
Seis, instalación y ajuste
6,1 el equipo se coloca constantemente, y la atención se debe prestar para evitar que el daño al sistema del regulador y de control baje.
6,2 conecte el zócalo de poder, el interfaz de aire principal, el tubo del mercado y el tubo de vuelta.
5. instalación y ajuste
5,1 el equipo colocó suavemente, presta la atención para prevenir el sistema de la caída y del regulador y de control del daño.
5,2 conecte el zócalo de poder, el interfaz de aire total, el tubo del mercado y el tubo de vuelta.
inflación 7.Before para ajustar los parámetros técnicos
7,1 ajuste el flujo del argón a través de la válvula de control en el panel. Cuanto más pequeño es el argón, más pequeño es el flujo de cristal. Esto puede mejorar la exactitud del sistema de control y prevenir el vidrio quebrado; es el mejor bajar el flujo al principio, cuando el operador puede actuar, aumentar gradualmente el flujo de aire para aumentar la tarifa de carga y mejorar eficacia del trabajo, pero el flujo de aire debe ser ajustado al mínimo en la etapa inicial del uso, y después ser aumentado gradualmente, pero la velocidad de carga no se puede ajustar demasiado rápidamente, si no el aire y el argón serán dañados la cavidad de cristal hueco de la capa de separación reduce la concentración de gas y la exactitud de la detección de la concentración de gas.
7,2 ajuste de la presión de la inflación: Para evitar excesivamente - la presión de la alta inflación que causa daño al vidrio de la doble-capa. Necesitamos hacer la presión de trabajo 0.2mpa, ajustamos la válvula manorreductora del argón en el panel de control a 0.1-0.2mpa, y en el caso, hacemos la fuente de aire del compresor de aire 0.4mpa.
Establezca los límites superiores y más bajos de la presión según el tamaño del vidrio aislador y de la tasa de inflación. Cuando el vidrio de la doble-capa es más grande del 1.5m×1.5m, la fuente de aire del compresor de aire se ajusta apropiadamente a un valor más grande.
