Datos del producto:
|
| Certificación: | CE | Nombre de la producción: | Dobladora aislador automática del espaciador de aluminio de cristal |
|---|---|---|---|
| Tamaño máximo del espaciador: | 1800mm*2000m m | Máquina de Min.bending: | 150*250m m |
| Tipos del espaciador: | Espacio de aluminio/espaciador caliente del borde | Motor servo: | Motor servo de |
| Tipo de la máquina: | Gotear la máquina, | Uso: | barra de aluminio que dobla, barra de aluminio del espaciador del espaciador de la curva en forma re |
| automatización: | Automático | Anchura de aluminio del espaciador: | 5.5-26.5m m |
| Alta luz: | Dobladora aislador del espaciador de cristal,Dobladora del espaciador del motor servo,Dobladora de aluminio serva |
||

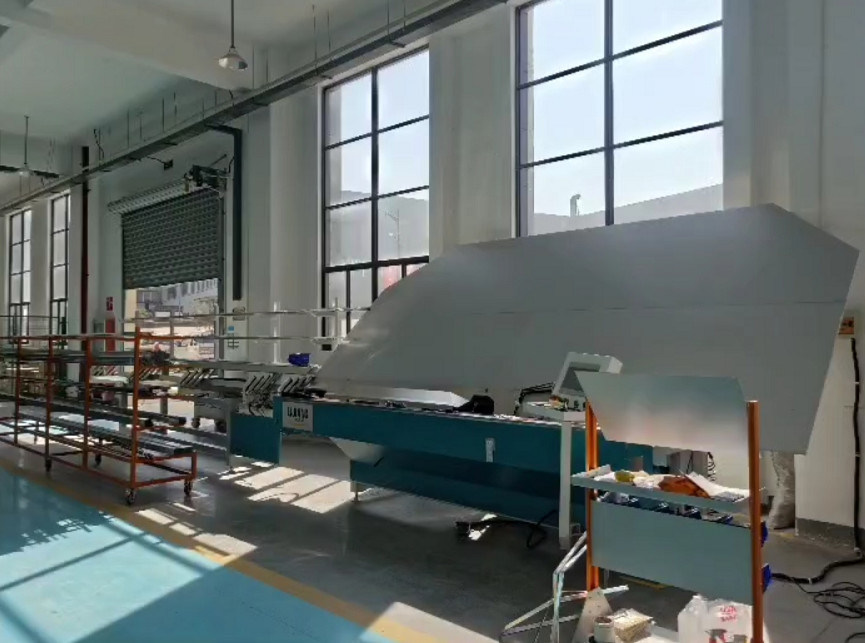

Dobladora aislador automática del espaciador de aluminio de cristal para la máquina de proceso profunda
Descripción de la producción de la dobladora del espaciador de aluminio
El vidrio aislado es hecho por 2pcs o más vidrios de flotador que llenaron del desecante del gas del argón con el marco de aluminio. Sello primario (butilo) entre el vidrio y el marco aisladores de Aliminum, sello secondry (polisulfuro o estructura). El vidrio aislado será con eficacia proteger la radiación cuando película baja-e revestida. La dobladora del espaciador de aluminio automático es un equipo especial para hacer los marcos de aluminio del vidrio aislador, que substituye la tecnología tradicional de la fabricación. La dobladora del espaciador de aluminio puede hacer una variedad de marcos de aluminio poligonales convexos por una tira de aluminio en una vez, así fortaleciendo la fuerza del bastidor de aluminio, haciendo el efecto de aislamiento del vidrio aislador mejor.
Detalle de la dobladora del espaciador de aluminio automático
la dobladora del espaciador de aluminio 1.Automatic tiene cuatro o doce diversas unidades de almacenamiento del tamaño del espaciador pueden elegir
corte 2.Automaticlly y alimentar los espaciadores de aluminio
3. Conectores, conveniencia y seguridad resistentes para la instalación y el depuración
sistema de control de 4.Siemens 1200PLC con velocidad de trabajo rápida. Sistema de control alemán del plc de Siemens, interfaz de la pantalla táctil.
5. Los espaciadores de aluminio están disponibles en diversas especificaciones y de tamaños de 6A-27A.
6.Support el doblez continuo, evita automáticamente el espaciador - conexión mientras que dobla y corta
las piezas 7.Spare de toda la máquina tienen códigos de identificación.
el dispositivo especial de la mano de la máquina 8.The se utiliza para doblar el marco grande del espaciador
9.Precise efecto de doblez, error de la esquina menos de 0.1m m.
la dobladora del espaciador 10.Automatic puede doblar el espaciador de aluminio /technoform /Alupro /swisspacer/ /thermix de acero inoxidable (opcional)
la función de la etiqueta autoadhesiva del papel 11.Printing (opcional), podría quitarlo fácilmente.
Función de entrada 11.USB, puede leer para sobresalir datos directamente
Características principales de la dobladora del espaciador de aluminio
1.Bending y corte automaticlly evitar la conexión, la redondez, auto matically cortado después de doblar.
2.It puede hacer el triángulo, rectángulo, lo cuadrado del positivo cinco, hexágono positivo, shap de la redondez y así sucesivamente.
3.Pause y dispositivo del reset para los fracasos de equipo de dirección
4.PLC control, operación simple de la pantalla táctil. Sistema 1200 de control del PLC de Siemens con velocidad de trabajo rápida
ranuras materiales del strage 5.Four para cuatro diversas especificaciones de espaciadores.
6.Bend espaciador de aluminio, espaciador de acero, caliente inoxidable liso, evitar automáticamente los pernos mientras que dobla y corta
marco de la forma 7.Bending. Usando el dispositivo de la rueda del círculo para doblar el marco del círculo o el marco con las esquinas del círculo. Minuto R60, R150 máximo, tamaños del espaciador: 5.5-26.5). Diversos tamaños de las barras de aluminio requieren diversas herramientas del tamaño
Parámetro técnico de la dobladora del espaciador automático
|
Tamaño de doblez máximo
|
2000mm*2000m m |
|
Tamaño de doblez mínimo
|
250mm*180m m |
|
Anchura de aluminio del espaciador
|
6A - 27A |
| Estantes de los espaciadores | 4 estantes |
|
Error de tamaño del espaciador
|
±0.5mm |
|
Error del ángulo
|
±1° |
|
Velocidad de proceso
|
< 25s=""> |
|
Suministro de aire
|
≥0.65MPa |
| Voltaje | 380V50Hz 3P |
| Poder total | 2.5KW |
| Dimensión | 10500mm*2200mm*2600m m |
Producto relacionado
Borde vertical elegante que suprime la máquina LJCM2545
Característica principal
• Acceso de cristal bidireccional
• Automáticamente tamaño de la medida
• Automáticamente distinguir la superficie baja-e
• La cabeza puede ser 360° girado
• Dispositivo automático seguro y completo
• Sistema de control del PLC, interfaz de la pantalla táctil
• Seis sistemas de control de los servos
• La eliminación del borde es ajustable
• El sistema de control inteligente, puede reconocer el procesamiento por lotes
Datos técnicos
| Tamaño de proceso de cristal máximo | 2500*4500m m |
| Tamaño de proceso de cristal mínimo | 400*280m m |
| Grueso de cristal | 3-15m m |
| Diámetro de la muela abrasiva | 200m m |
| Altura del transportador | 500m m |
| Borde que suprime anchura | 10-50m m |
| Velocidad de la transmisión | 1. 29m/min |
| Borde que suprime velocidad | 2-29m/min |
| Anchura de la rueda abrasiva | 10/12/15 milímetro |
| Grueso de cristal | 3 - 15m m |
| Velocidad de la muela abrasiva | 0~3000r/min |
| Consumo del aire total | 100L/ minuto |
| Presión de aire | ≥0.8MPa |
| Poder total | 3P 380V 50Hz 3.35KW |
| Dimensión | Dimensiones: 9700×2500×3400m m |
| Peso total | 3700KG |
Parámetros eléctricos
| NOMBRE | ORIGEN | MARCA |
| Motor servo | Taiwán | TAIDA |
| PLC | Taiwán | TAIDA |
| Componente neumático | Taiwán | AAIRTAC |
| Electricidad de la presión baja | Alemania | SIEMENS |
| Disyuntor | Alemania | SIEMENS |
| Interruptor del sensor | Corea | AUTONICS |
| Interruptor del acercamiento | Corea | AUTONICS |
| Interruptor de límite | Taiwán | TIENDA |
| Conector | Alemania | SIEMENS |
| Convertidor de frecuencia | Francia | SCHNEIDER |
| Botón principal | Francia | SCHNEIDER |
| Retransmisión intermedia | Japón | OMRON |
máquina de Sellante-extensión LJST02A
Característica principal
• Sistema importado del motor para mejorar eficacia del equipo
• Arma importado del sellante, mezclador de acero inoxidable
• La alta presión protege el dispositivo
• Estructura de control anti-detrás de flujo
• El detector mezclado de la tarifa puede controlar el índice de dos clases de pegamento
Datos técnicos
| Presión de aire de trabajo | 0.3-0.6MPa |
| Presión de extensión del sellante | 15-20MPa |
| Volumen del sellante | 4L/min |
| Diámetro del sellante de A/B | 570mm/280m m |
| Ratio de extensión de la presión de aire del sellante | 50:1 |
| Tarifa mezclada | 6:1-14:1 |
| Suministro de aire | Flujo 0.8m3/min |
| Presión de aire | ≥0.8MPa |
| Dimensión total | 1100*950*1630m m |
Máquina butílica LJTB 01 del extrusor
Característica principal
• Sistema de control del PLC, interfaz de la pantalla táctil
• Identifique automáticamente la anchura de la barra de aluminio, el pegamento nuzzle puede ser automático ajustan
• La parte crítica del sistema hydráulico usando las importaciones alemanas de los componentes para asegurarse de que el plástico uniformemente lleno
• Rápidamente precaliente, mejore la eficacia del trabajo
• con el precalentamiento de la función
• Con la función inflable del extractor, mejore la calidad del aislamiento y ahorrar la hora para el plástico
• Velocidad rápidamente de capa, poder hasta 47m/min
• Ahorro de la cantidad de pegamento
Datos técnicos
| Presión del apretón | 10-18MPa |
| Temperatura | 110~140℃ |
| Anchura de aluminio del espaciador | 6A - 27A |
| Velocidad | 5-47m/min |
| Diámetro del cilindro butílico | 200m m |
| Suministro de aire | ³ /min de los 0.4m |
| Presión de aire | ≥0.6MPa |
| Poder total | 380V, 5.7KW, 50HZ |
| Dimensión | 2800×700×900m m (L×W×H) |
| peso | 650kg |
Parámetros eléctricos
| Nombre | Original | Marca |
| PLC | China | KINCO |
| Válvula | Alemán | HAWE |
| Aparato eléctrico de la baja tensión | Alemán | SIEMENS |
| Sistema que sobrealimenta hidráulico y neumático | Alemán | MAXIMATOR |
| Convertidor de frecuencia | China | KINCO |
| Componentes neumáticos | Taiwán | ARTAC |
| Válvula de escape rápida/generador del vacío | Japón SMC | SMC |
| Luz del viaje | Japón | OMRON |
| Fibra óptica | Japón | OMRON |
Máquina de rellenar LJCJ02N del gas manual
Característica principal
• Se utiliza para llenar el argón en el vidrio aislador
• Arriba con eficacia, tenido en cuenta cuatro pedazos de IGU
• Cuando el gas es lleno, alarmará y parará automáticamente
• Puede fijar y exhibir los datos del valor del gas
Datos técnicos
| Fuente de alimentación | 220V 50Hz |
| Poder total | 0.1kw |
| Dimensión | 620*439*700m m |
Tabla de elevación cargada de cristal LJ2510P-09
Característica principal
Datos técnicos
| Dimensión del tabla-tablero | 2500*600m m |
| Carga | 2500*600m m |
| Altura de la elevación | 1200m m |
| Color | Amarillo |
