Datos del producto:
|
| Nombre de la producción: | Línea de transformación aislador del vidrio | Tamaño de cristal máximo: | 2500mm*3500m m |
|---|---|---|---|
| Tamaño de cristal mínimo: | 400mm*280m m | Grueso de cristal: | 3 - 15m m |
| Lavadora: | Acero inoxidable | Prensa de planchar: | Puntos ajustables |
| Garantía: | 1 año | marca: | Vidrio de Lijiang |
| Alta luz: | línea de la ventana de cristal de 15m m que hace la máquina,línea de la ventana de 400mm*280m m que hace la máquina |
||

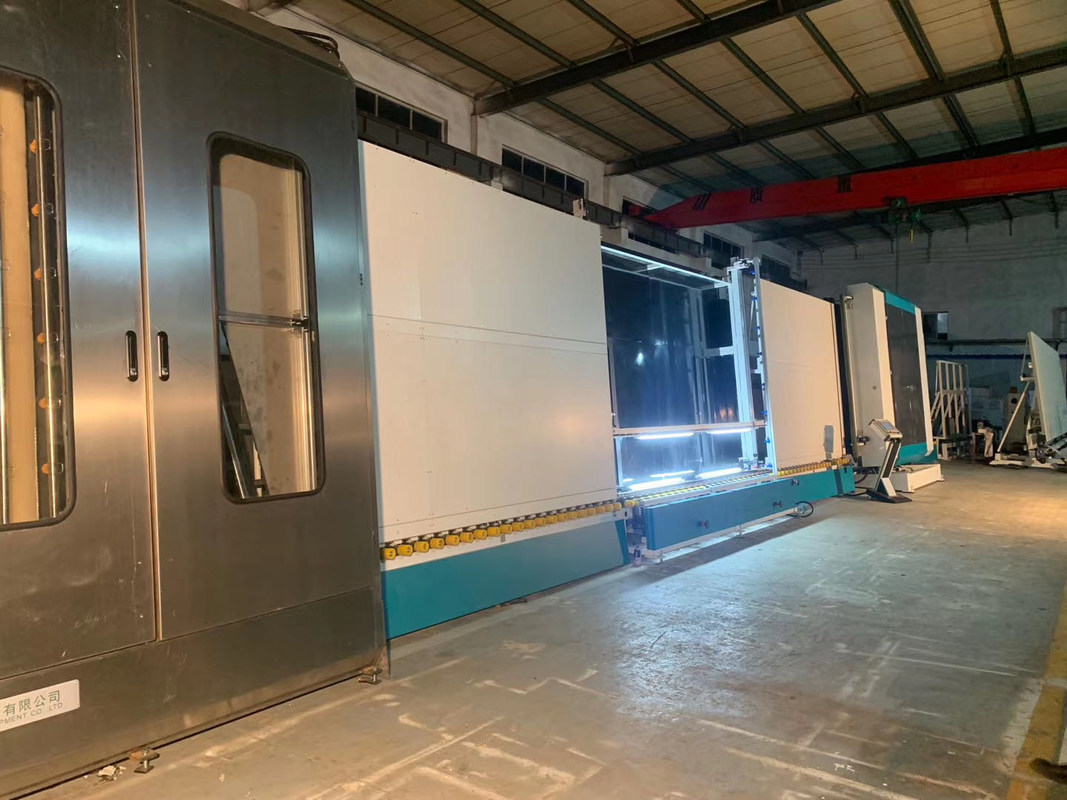

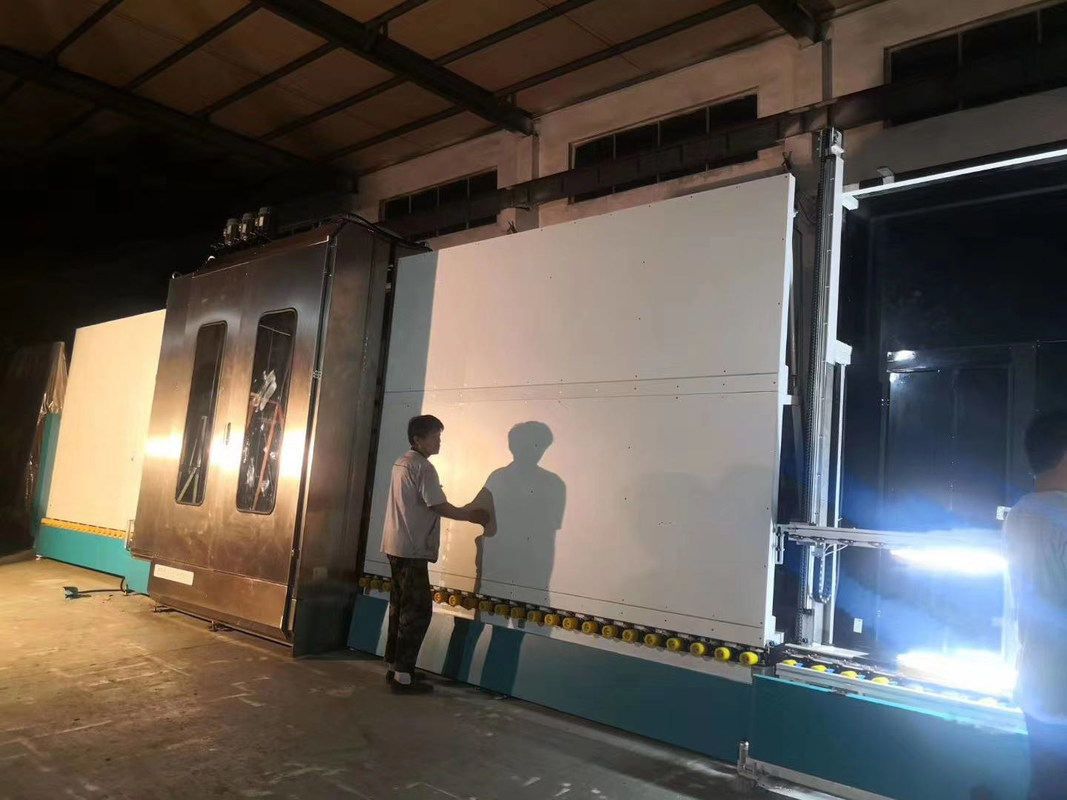

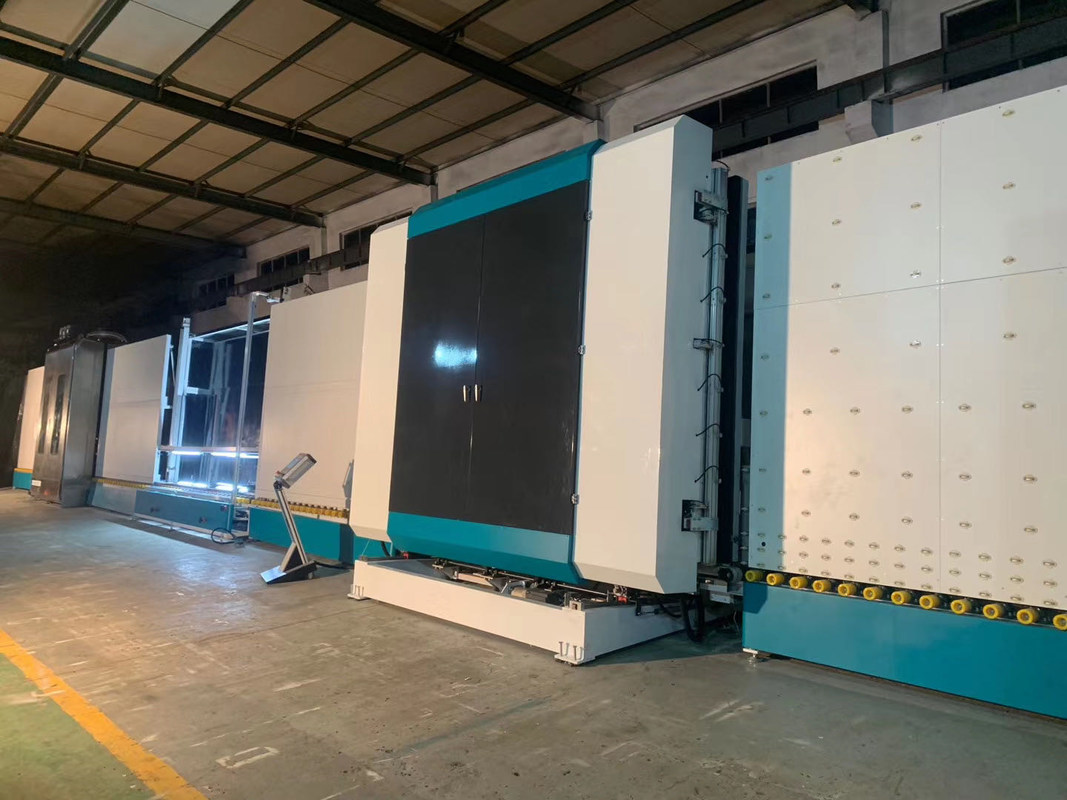

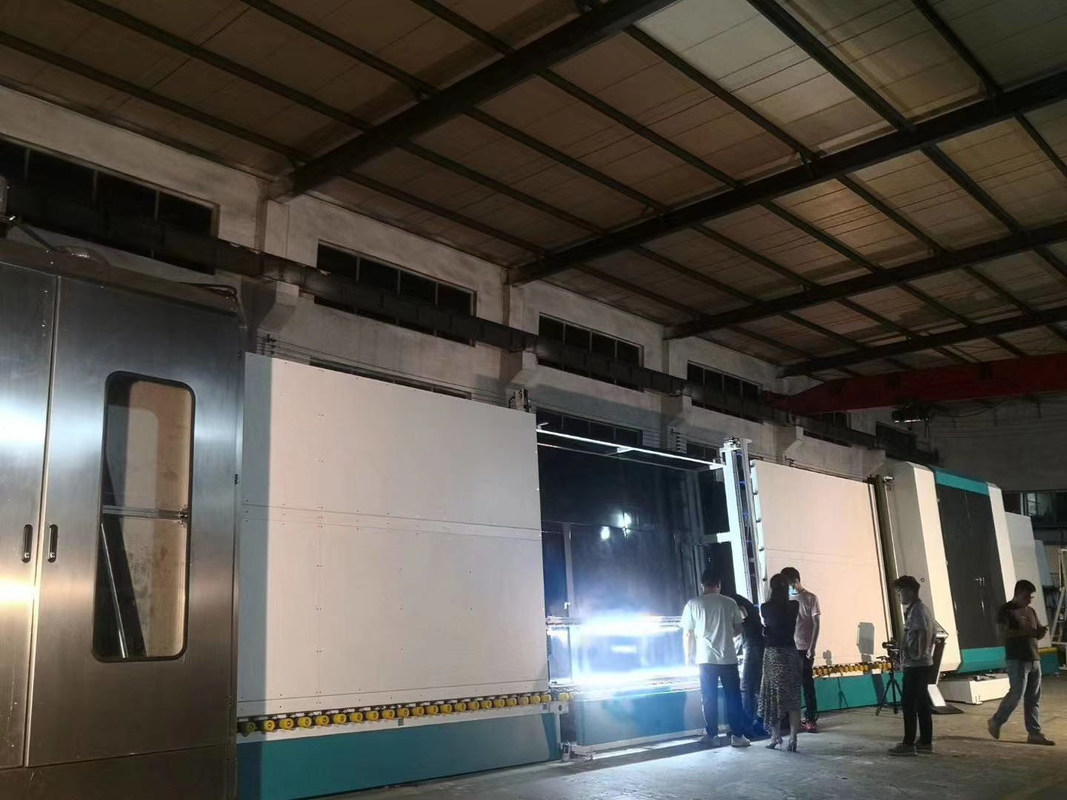

Cadena de producción de cristal vertical de la doble vidriera con la función opcional de relleno del gas del argón
línea de la ventana de cristal que hace la máquina para el vidrio doble con la función opcional de relleno del gas del argón
Los detalles introducen del LJBZ2535G
La línea de transformación de cristal aislador de relleno del gas del argón tiene 7 secciones totalmente:
sección de 01 transferencias;
lavadora 02;
sección de 03 descargas;
04 inspección y sección de la instalación;
sección de 05 transferencias;
06 que presionan y sección de relleno;
sección de 07 descargas.
• sección de 01 transferencias
Mecanismo de capa de la detección, detección automática de película baja-e off-line
• lavadora 02
Característica principal:
• Utilice 6 cepillos suaves con el pelo suave de 0.1m m para limpiar el vidrio bajo-e
•Prelavado (opcional)
• El nuevo cuchillo de aire utiliza el perfil de aluminio (cuchillo de aire del ornitorrinco), y el tamaño del mercado de aire es ajustado por el ornitorrinco de aluminio del perfil. Esto puede reducir el número de tornillos de ajuste, se asegura de que cada tornillo no es flojo, y evita resonancia del cuchillo de aire.
•La anchura del cuchillo de aire se puede ajustar automáticamente según el grueso
•Caja de la operación con la exhibición de la velocidad del lavado, que puede exhibir exactamente la velocidad que se lava (los 8-10m)
• Control de la temperatura automática del tanque de agua, sistema del relleno del agua
•Sistema europeo del silenciador
• Material de acero inoxidable
• sección de 03 descargas
• Vidrio del almacenamiento
• 04 inspección y sección de la instalación
La nueva estructura de esta sección se cambia a una estructura de elevación del haz en línea (haz doble). Es fácil examinar y limpiar el vidrio
• sección de 05 transferencias
• Medida automática del grueso de cristal. Puede ser utilizado según necesidades reales al trabajar.
• 06 que presionan y sección de relleno
La ventaja especial del tablero acuciante de cristal:
Característica principal:
• (2500m m * 3500m m) el vidrio aislador extralargo se puede comprimir dos veces
• Adopte una banda transportadora para transferir el vidrio y para utilizar el motor servo para empujar el vidrio
• La placa de Presser se puede abrir para el mantenimiento fácil
• Máquina ajustable de la prensa de la estructura para garantizar vida de servicio duradera
• Alto efecto de aislamiento y relleno automático del gas del argón con el alto contenido del argón
• Las zonas se ponen para llenar diversos vidrios clasificados de métodos de aislamiento de la continuación para reducir pérdida del argón
• Puede fijar el valor del gas y mostrar el proceso del gas de relleno en la pantalla táctil
• Sensor que reacciona rápido para el control permanente del proceso del relleno del gas
• La concentración de gas puede alcanzar más el de 90%
• Ninguna necesidad a los agujeros de taladro en el marco del espaciador
• El gas estándar es gas del argón
• sección de 07 descargas
• Vidrio del almacenamiento
• Se puede conectar con la máquina el aislamiento
Datos técnicos
| Tamaño de cristal máximo | 2500mm*3500m m |
| Tamaño de cristal máximo para el gas de relleno | 2500mm*3200m m |
| Tamaño de cristal mínimo | 280mm*450m m |
| Grueso de cristal | 3-15m m |
| Grueso de cristal aislador | 60m m |
| Velocidad que se lava de cristal | 2-10m/min |
| Velocidad de cristal del transportador | 45m/min |
| Cepillos que se lavan | 3 pares de cepillos suaves con el pelo de 0.1m m |
| Abastecimiento de agua | Consumo de agua: conductividad 0.5t/h: los 40μs/cm |
| Suministro de aire | Flujo: 0.8m/min |
| Presión de aire | ≥0.8MPa |
| Poder total | 3P 380V 50HZ 40KW |
| Dimensión | 23500*3500*3700m m |
| Peso | 6500kg |
Parámetros eléctricos
| NOMBRE | ORIGEN | MARCA |
| Motor servo | Alemania | SIEMENS |
| PLC | Alemania | SIEMENS |
| Aparato eléctrico de la baja tensión | Alemania | SIEMENS |
| Convertidor de frecuencia | Alemania | SIEMENS |
| Motor de la transferencia | Taiwán | LINHAI |
| Motor del cepillo | Taiwán | LINHAI |
| Bomba de agua | China | LINGXIAO |
| Guía | Taiwán | HIWIN |
| Componentes neumáticos | Taiwán | AIRTAC |
| Indicador eléctrico | China | MIRAN |
| Interruptor fotoeléctrico | Alemania | ENFERMO |
| Interruptor micro | Taiwán | TIENDA |
| Botón y indicador luminoso | Francia | SCHNEIDER |
| pantalla táctil | Taiwán | WEINVIEW |
| Retransmisión intermedia | Japón | OMRON |
| Línea de IG con el gas que llena en línea | ||
Características principales de la línea rápida estupenda de IG
• Dos IGUs pueden ser presionados al mismo tiempo y llenado del gas, cada IGU se puede llenar del gas del argón más de 90%
• Presionando el IGU dos veces, usted puede evitar que la parte presionada pierda su forma. Puede alcanzar 27 segundos para cada vidrio doble del 1m * del 1m, que mejora grandemente la eficacia del trabajo.
Línea de transformación de alta velocidad de IG, patentada en China en 2019
• Soluciona el problema de esperar el robot de aislamiento para trabajar. Un trabajador instala dos marcos del espaciador en dos IGUs
• Medida automática del tamaño de cristal y etiquetado usando el sistema del ERP (opcional) (el etiquetado puede ser preprensa y la poste-prensa)
• De las piezas de la transferencia para presionar piezas, se divide cada parte
• Conveniente para la producción en masa en la fábrica. Velocidad estupenda
