Datos del producto:
|
| Nombre de producto: | Dobladora del espaciador automático | Tipo: | LJZW2020 |
|---|---|---|---|
| Tamaño de doblez máximo: | 2000mm*2000m m | Tamaño de doblez mínimo: | 250mm*200m m |
| Anchura de aluminio del espaciador: | 5.5-27m m | Error dimensional: | ±0.5mm |
| Error del ángulo: | ±1º | ||
| Alta luz: | espaciador del vidrio del acero inoxidable de 27m m,Máquina de pulir del borde de cristal del PLC |
||

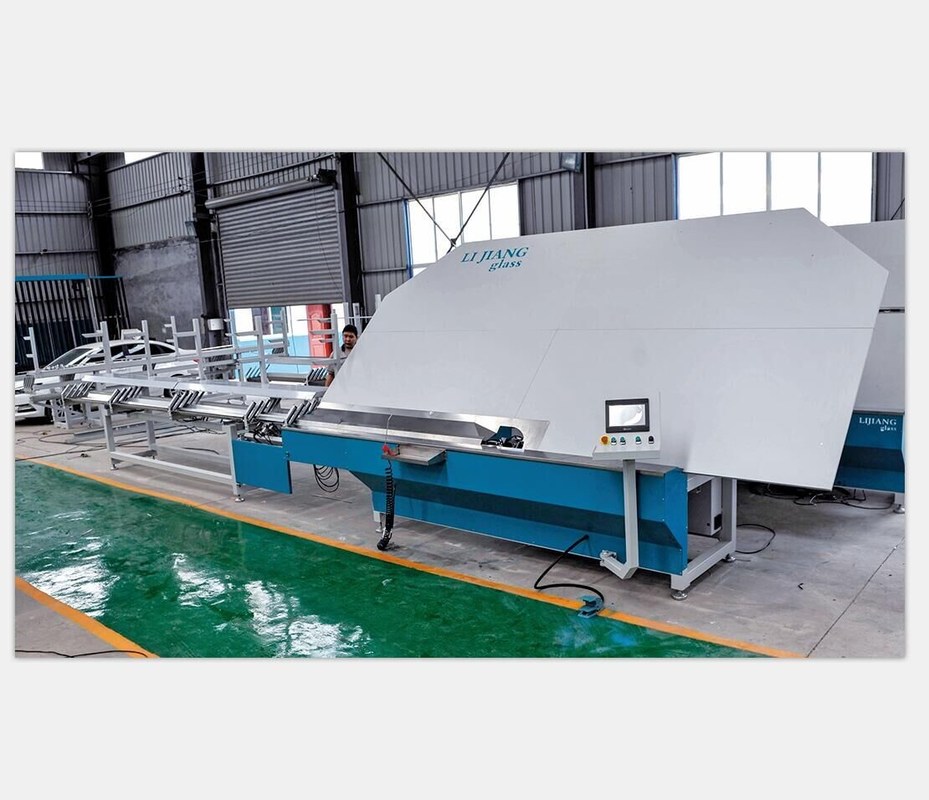

Adopte la dobladora LJZW2020 del espaciador automático del sistema de control del PLC de Siemens
La dobladora del espaciador de aluminio automático es controlada por el PLC. En virtud del modo de
la entrada de datos interactiva persona-máquina en la pantalla táctil, la instalación puede conseguir esperado
datos del parámetro en diversas especificaciones de bastidores de aluminio rectangulares, o el cuerpo
el borde del polígono y datos de la esquina integrados por la sección arqueada o el reborde recto no más
que 8 bordes. Simultáneamente, adquiera la cantidad de los bastidores de aluminio se requieren que
para ser procesado, así como el parámetro del otro equipo del control en la operación exacta,
cuáles esencialmente satisfacen requerido forma del vidrio aislador actual.

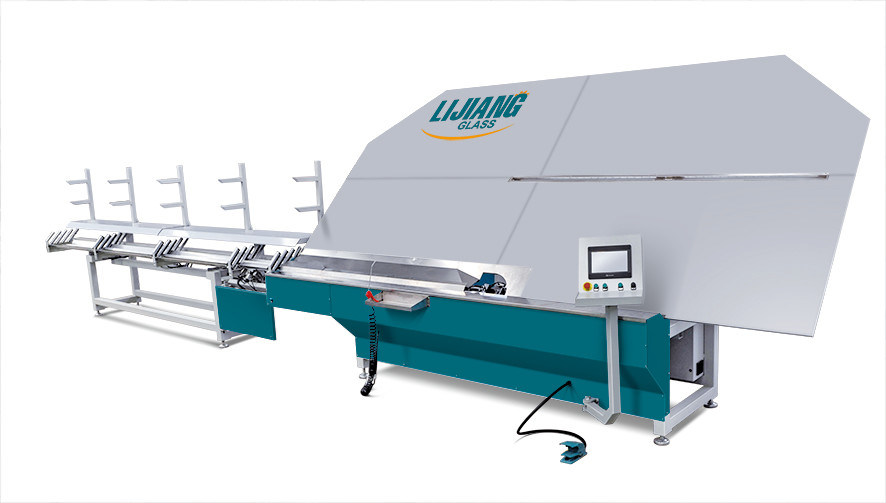

Cuerpo del equipo de la dobladora
El cuerpo del equipo de la dobladora se compone del cuerpo y del bastidor, backp de aluminio del marco
carril, sistema de alimentación automático, sistema de alimentación por el servo, mecanismo de fractura automático,
sistema de doblez automático, sistema de control eléctrico, sistema de control de poder, gabinete de control
e interfaz persona-máquina del tacto.
cuerpo y marco del sistema de alimentación automático 4. de la placa madre 3. del marco del aluminio de la máquina 2.
Sistema de alimentación por el sistema de doblez automático de fractura automático 7. del mecanismo 6. del servo 5.
sistema de interfaz persona-máquina eléctrico del sistema de control 8.
(1) cuerpo y marco de la máquina: como el portador de la ayuda y del componente del conjunto
instalación de una dobladora; adopte la manera de soldadura.
(2) placa madre de aluminio del marco: adopte al tablero de varias capas industrial usado en el proceso
de formar el marco de aluminio para fijar del avión de las tiras de aluminio. El completo
la estructura puede girar y caer en la base, para hacerla conveniente para la fijación de
instalaciones en el transporte de larga distancia;
(3) sistema de conexión del tubo automático: el sistema se compone de la junta que coloca componentes
y tira de aluminio que coloca componentes. Cuando el extremo del espaciador de aluminio alcanza
señale, el sistema de conexión del tubo establecerá automáticamente el extremo del espaciador de aluminio
y espera para que el espaciador de aluminio siguiente conecte;
Acero inoxidable de doblez (opcional)
Espaciador caliente de doblez (opcional)
Equipo en Alemania
| Tamaño de doblez máximo | 2000mm*2000m m |
| Tamaño de doblez mínimo | 250mm*200m m |
| Anchura de aluminio del espaciador | 5.5-27m m |
| Error dimensional | ±0.5mm |
| Error del ángulo | ±1º |
| Velocidad de proceso | 17s |
| Suministro de aire | ≥0.65MPa |
| Poder total | AC220/380V 50Hz 2.5KW |
| Dimensión | 10500mm*2200mm*2600m m |
| NOMBRE | ORIGEN | MARCA |
| PLC | Alemania | SIEMENS |
| Conductor servo | Alemania | SIEMENS |
| Motor servo | Alemania | SIEMENS |
| Componente de la baja tensión | Alemania | SIEMENS |
| Trío | Taiwán | AIRTAC |
| Cilindro | Taiwán | AIRTAC |
| Retransmisión | Japón | OMRON |
| Sensor | COREA | AUTONICS |
| Pantalla táctil | Taiwán | WEINVIEW |
| Guía | Taiwán | TBI |
| Válvula electromagnética | Taiwán | AIRTAC |
| Cambie el poder | Taiwán | TIENDA |
