Datos del producto:
|
Nombre: | Línea de transformación de cristal aislador | PLC: | Siemens |
---|---|---|---|
Ventaja: | relleno del gas en línea | ||
Alta luz: | Línea de cristal aislador del PLC,7 porciones que aíslan la máquina de cristal,línea de transformación de cristal aislador control del PLC |

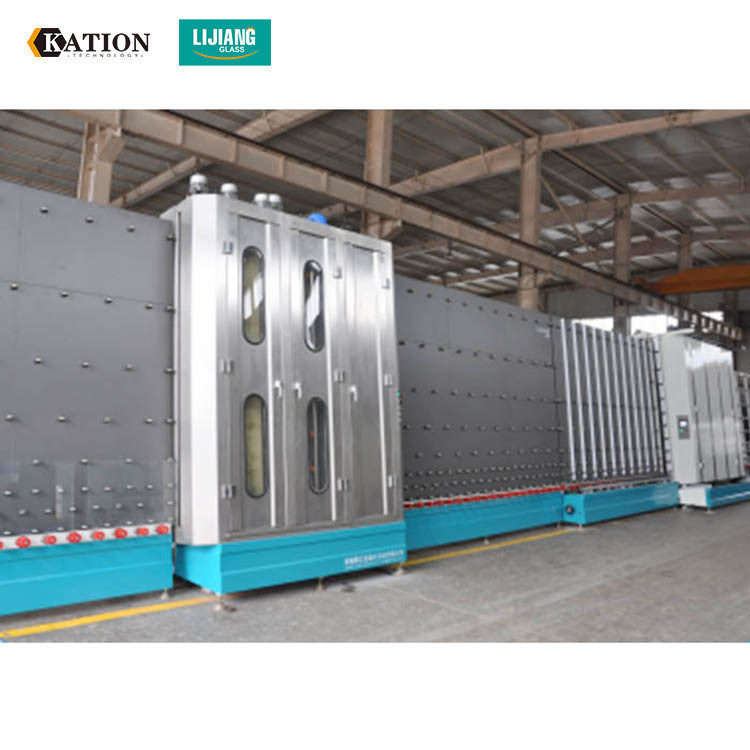

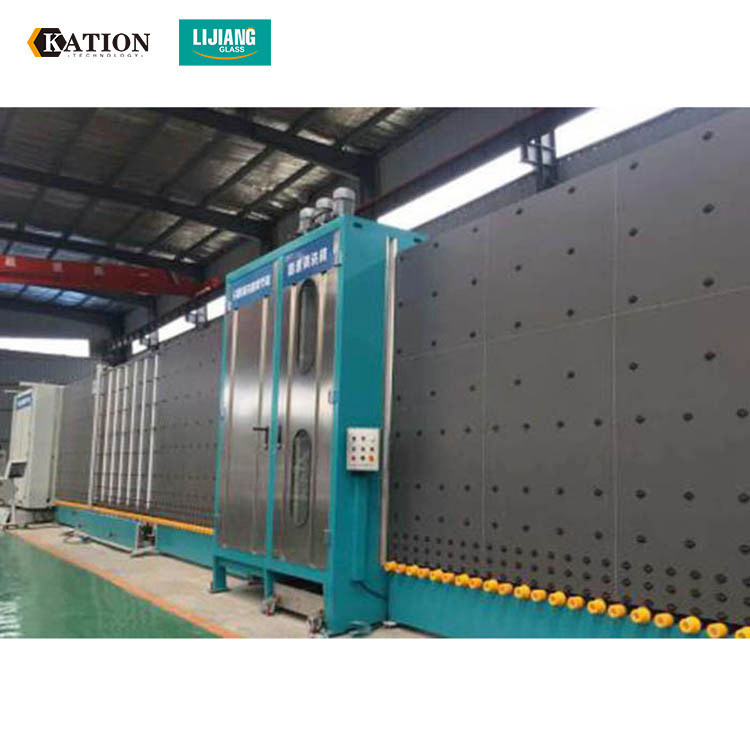

Línea de transformación aislador vertical automática del vidrio LJBZ2025
LIJIANG DE CRISTAL PARA EL SERVICIO DE CRISTAL DE LA FABRICACIÓN DEL MUNDO
Cadena de producción de cristal aislador automática de LJBZ2030Vertical
USO
Como el proceso más importante de aislar la producción de cristal, somos especialmente profesionales en la limpieza de cristal, presionar que transmite y el relleno del gas (opcionales). La cadena de producción puede hacer el vidrio doble, el vidrio triple y el vidrio caminado.
La cadena de producción de cristal aislador automática de la vertical LJBZ2025 incluye 7 porciones: (modelo estándar: de la derecha hacia la izquierda)
La línea entera incluye 7 porciones: (de la derecha hacia la izquierda)
1, sección cargada (con la comprobación baja-e)
2, lavando y secando la sección (poder que lava el vidrio bajo-e)
3, sección del transportador
sección de 4, de la comprobación y de la asamblea
5, transportador, medida y sección del sensor
6, pieza de la prensa con el relleno del gas
7, descargando la sección
►SISTEMA DE CONTROL DE SIEMENS
►DEMOSTRACIÓN DE LOS RODILLOS
►DEMOSTRACIÓN DEL PETROLERO DEL AGUA
1, sección cargada (con la comprobación baja-e)
2, lavando y secando la sección (poder que lava el vidrio bajo-e)
3, sección del transportador
sección de 4, de la comprobación y de la asamblea
5, transportador, medida y sección del sensor
6, pieza de la prensa con el relleno del gas
7, descargando la botella de la máquina de la botella sectionSemi-automática del ANIMAL DOMÉSTICO que sopla que hace ventaja de la máquina de moldear de la botella de la máquina:
Lista de piezas
Componentes | Marca | Observación |
Motor servo | SIEMENS ALEMÁN | Para el vidrio caminado |
Conductor servo | SIEMENS ALEMÁN | Para el vidrio caminado |
Motor servo | SIEMENS ALEMÁN | Para la transferencia |
Motor servo | SIEMENS ALEMÁN | Para la prensa |
PLC | SIEMENS ALEMÁN | |
Componente de la baja tensión | SIEMENS ALEMÁN | |
Convertidor de frecuencia | SIEMENS ALEMÁN | |
Fuente de alimentación que cambia | Taiwán MW | |
Interruptor optoelectrónico | Corea Autonics | |
Componente neumático | Taiwán Airtac | |
Componente neumático | Japón SMC | |
Pantalla táctil | Taiwán Wenview | |
Interruptor del viaje | Taiwán Tiande | |
Parámetros técnicos principales
Tamaño de Max.glass |
2000*2500m m Línea 2025 del relleno del gas |
Tamaño de Min.glass | 280*450m m |
Grueso de cristal | 3-12m m |
Grueso de cristal aislador | 60m m |
Velocidad que se lava de cristal | 2-10m/min |
Velocidad de cristal del transportador: | 48m/min |
Cepillos que se lavan | 3 pares |
Abastecimiento de agua: | Consumo de agua: conductividad 0.5t/h: ≤50μs/cm |
Suministro de aire | Flujo: 0.8m/min |
Presión de aire | ≥0.8MPa |
Poder total | 3P380V 50HZ 34KW |
Dimensión | 23500 *3500*3700mm |
Grúa voladiza LJXJ500-800
1. Este levantador de cristal del vacío está para manejar la hoja de cristal aislador.
2. Este levantador de cristal puede levantar la hoja de cristal con 800kg
3. Es equipar de 5 lechones. Pero el lechón puede ser añadir según las necesidades del cliente.
4. El equipo es estable, fácil de utilizar y seguro.
5. El levantador del vacío se equipa de un piloto en caso de un apagón o la salida del vacío, una señal óptica y acústica se apaga inmediatamente advertir al operador hacer la operación de emergencia.
Parámetro:
Seguridad-absorción | 200KG/400kg/600kg/800kg |
Funcionamiento | Grado de la rotación 0-90 y elevación 600-1200m m |
Cantidad y tamaño del lechón | 2/4/6/8 |
Fuente de trabajo del gas | 5-8 PA |
Tamaño externo | L 1120xW660XH620m m |
Peso neto | 550kg |
