Datos del producto:
|
Nombre: | Cadena de producción de cristal aislador vertical | Tamaño de cristal máximo: | 2500mm*3500m m |
---|---|---|---|
Tamaño de cristal mínimo: | 280mm*400m m | Grueso de cristal: | 3-15m m |
Grueso de cristal aislador: | 50m m/60m m | Velocidad que se lava del vidrio: | 2-10m/min |
Velocidad de cristal del transportador: | 45m/min | ||
Alta luz: | producción de la doble vidriera,línea de cristal aislador |

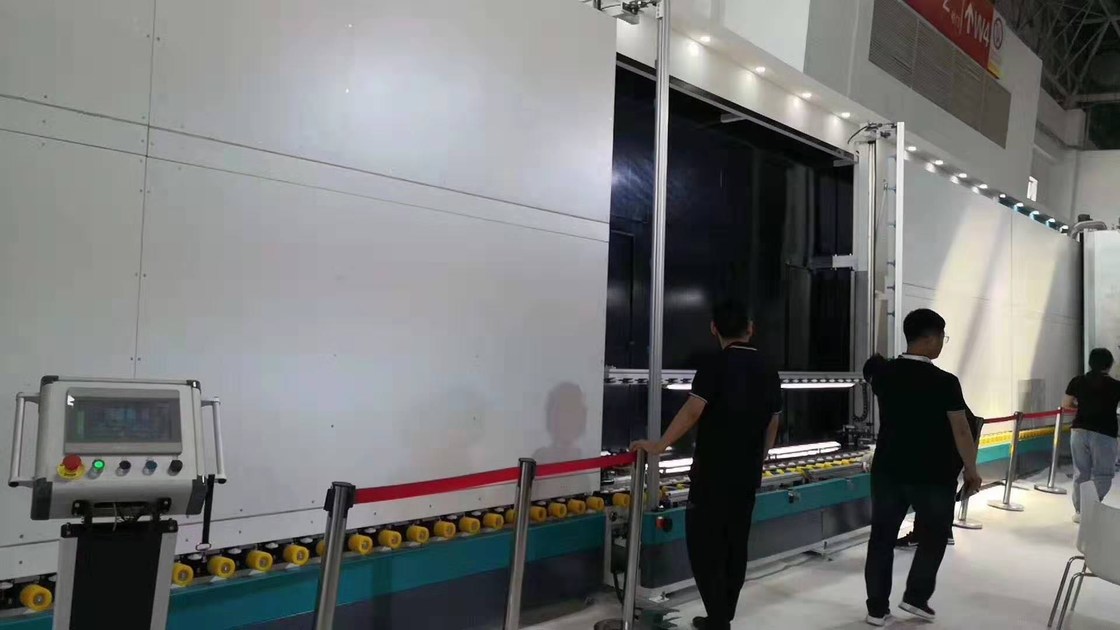

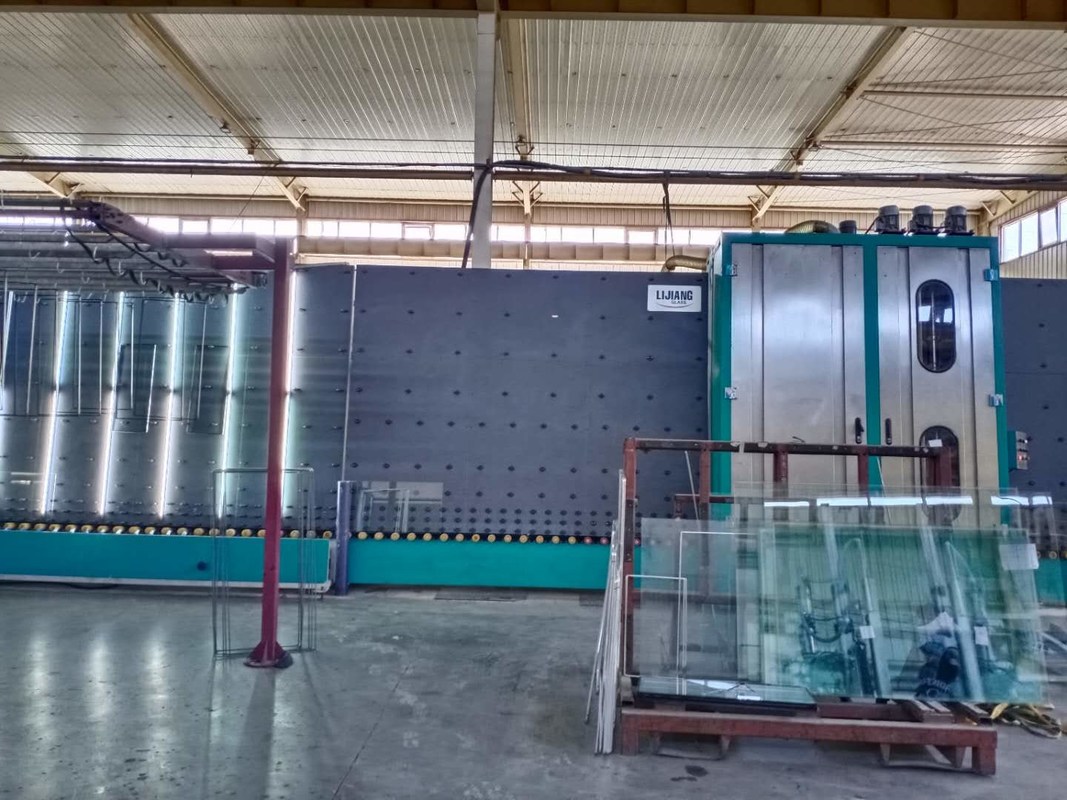

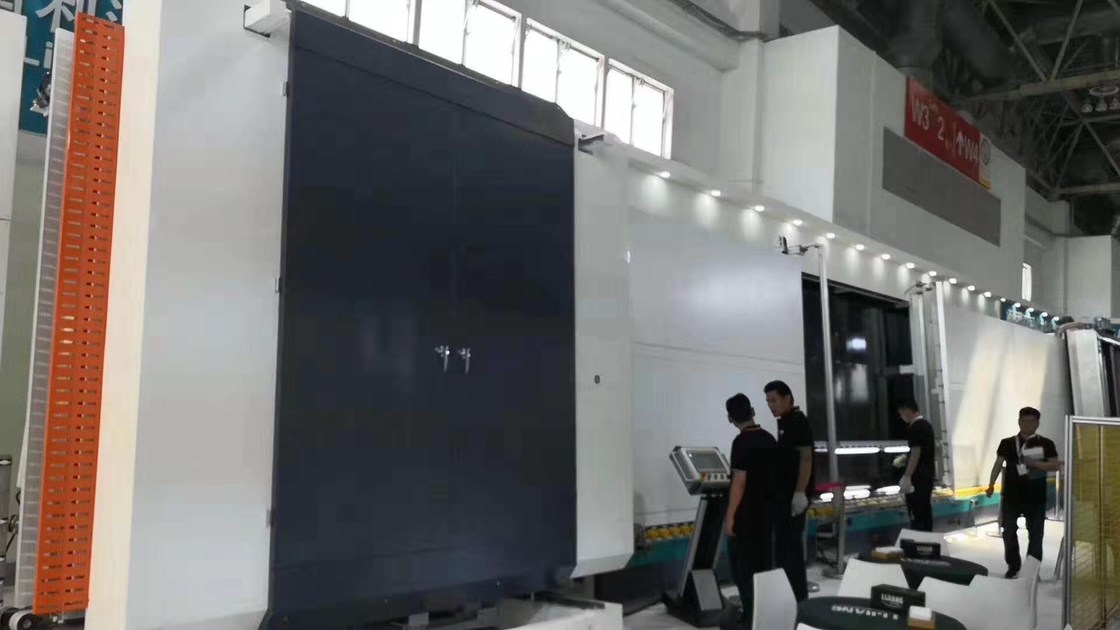

La cadena de producción de Lijiang IG utiliza la última tecnología. Su propósito principal es crear calidad de gama alta, proporcionar muchas características útiles, mejorar eficacia de la producción, ahorrar coste de producción y generar beneficio máximo.
Actualmente, hay dos alambres huecos en Lijiang principalmente con diversas tecnologías. Uno es utilizar las ruedas del transporte para transportar el vidrio, y el otro es utilizar tecnología de la levitación del aire para transportar el vidrio. Esta nueva tecnología se ha adoptado para mejorar el de alta calidad de la producción de IG para evitar que el vidrio sea contaminado por las ruedas y no dejando ningún rastro.
Tamaño de cristal máximo | 2500mm*3500m m |
Tamaño de cristal mínimo | 280mm*400m m |
Grueso de cristal | 3-15m m |
Grueso de cristal aislador | 50m m/60m m |
Velocidad que se lava del vidrio | 2-10m/min |
Velocidad de cristal del transportador | 45m/min |
Cepillos que se lavan | 3 pares |
Abastecimiento de agua | Consumo de agua: conductividad 0.5t/h: los 40μs/cm |
Suministro de aire | Flujo: 0.8m/min |
Presión de aire | ≥0.8MPa |
Poder total | 3P 380V 50HZ 40KW |
Dimensión | 23500*3500*3700m m |
Peso | 6500kg |
NOMBRE | ORIGEN | MARCA |
Motor de la transferencia | Alemania | SIEMENS |
Motor del cepillo | Alemania | SIEMENS |
Motor servo | Alemania | SIEMENS |
PLC | Alemania | SIEMENS |
Aparato eléctrico de la baja tensión | Alemania | SIEMENS |
Convertidor de frecuencia | Alemania | SIEMENS |
Interruptor micro | Taiwán | TIENDA |
Botón y indicador luminoso | Francia | SCHNEIDER |
Pantalla táctil | Taiwán | WEINVIEW |
Retransmisión intermedia | Japón | OMRON |
Bomba de agua | China | LINGXIAO |
Guía | Taiwán | HIWIN |
Componentes neumáticos | Taiwán | AIRTAC |
Indicador eléctrico | China | MIRAN |
Interruptor fotoeléctrico | Corea | AUTONICS |
El lavado entero y la sección de sequía adoptan 304 materiales del acero inoxidable, incluyendo la placa y los recambios interiores
la lavadora 2.The utiliza seis cepillos (bajos-e) suaves con el diámetro de 0.1m m solamente.
Tiene 6 cepillos que sean todos cepillo suave, puede lavar el vidrio bajo-e, vidrio plano, vidrio moderado y así sucesivamente. Tiene un diámetro de menos las cerdas de 0.1m m, nunca dañan el vidrio, especialmente para el vidrio bajo-e.
sistema de la filtración del circuito de agua 4.Hot y del agua
Debido a la diversa calidad del agua en los países diferentes, para asegurarse de que el vidrio sea bastante limpio, se utiliza el sistema de calefacción por aire, y el vidrio se debe limpiar con agua suave. Además, el sistema del filtro de agua se utiliza para el agua que recicla para ahorrar el agua y para mantener la calidad del agua clara.
la tribuna de prensa 5.The utiliza el motor servo y la correa dentada para apoyar presionar unidades de IG.
El motor servo se puede exactamente calcular el grueso del espaciador de cristal y de aluminio. Comparado con la estación hidráulica tradicional, el motor servo puede garantizar la presión de funcionamiento exacta y proteger el vidrio contra el daño, al mismo tiempo aumentando la velocidad de trabajo.
La correa dentada es dentada, haciendo presionar más accuratly.
6. Ésta es la primera herramienta en China que utilice puntos ajustables para asegurarse de que la placa de presión nunca deforma.
Utilizamos tecnología del CNC en la placa de presión. Hemos diseñado puntos ajustables dentro de la placa de presión para mantener la placa posterior recta. En China, a excepción de Lijiang, nadie puede garantizar que el cristal de exposición seguirá siendo vertical y recto después de 10 o 20 años de uso. Sin embargo, hemos solucionado este problema.
ahorro de la energía de la caja 7.Pressure
La tribuna de prensa utiliza 3 interruptores micro para dividir la pieza de la prensa en 4 áreas.
Cuando cada interruptor micro recibe una señal, añadirá una parte de la zona de trabajo. Cuando el interruptor micro correspondiente no se toca, esta área no trabaja.
L cuando el vidrio L≤1.5m, zona 1 trabaja.
Cuando el vidrio L = 1.5m-2.3m, divide 1 y el trabajo de la zona en zonas 2.
vidrio cuando vidrio del vidrio
Además, los lados y la parte inferior de la caja sellada serán sellados para asegurar el efecto de la inflación. Puede ahorrar mucho argón y electricidad.
8. Relleno de alta velocidad automático del argón
La cadena de producción de IG llena solamente 22s del argón de un pedazo de vidrio doble del 1m * del 1m. El valor del gas del argón se puede fijar y exhibir directamente en la pantalla. De la pantalla, podemos observar visualmente el contenido del argón y la tarifa de relleno.
Cuando los dos vidrios son cerrados, comenzará a llenar el argón de la parte inferior del vidrio. Cuando se alcanza el valor determinado anterior, la inflación parará automáticamente.
La función principal
1). Haga las unidades duales de IG
2). Fabricación del dispositivo de la tres-capa (tres-capa) IG
3). Producción de dispositivos bajos en emisiones de IG
4). La producción camina unidad de IG
5). Fabricación del dispositivo hueco de IG
6). Llenado automáticamente de argón
9. Tecnología variable del flotador de la rueda y del aire
Ambas las ruedas delanteras y traseras de la transmisión se han movido y se han transmitido activamente. Puede asegurar el paso liso del vidrio grande y grueso.
La tecnología flotante del nuevo aire utiliza el vidrio del apoyo aéreo y el vidrio de la transferencia. Después de lavar el vidrio de la lavadora con una lavadora, no será contaminada al usar el aire para transportar el vidrio. Asegúrese de que el vidrio aislador producido esté del más de alta calidad.
10. Sensor de cristal bajo-e en lavadora
El sensor está instalado antes de la lavadora. Él puede identificar rápidamente y exactamente la superficie de cristal baja-e automáticamente y evitar que el vidrio caiga apagado la superficie baja-e.
11. La estructura especial dentro de la lavadora puede reconocer automáticamente el grueso de cristal. Permite la transferencia rápida del vidrio de diversos gruesos, de tal modo aumentando velocidad de la producción. Según la prueba, tarda solamente 22 segundos para producir el 1m * vidrio aislador de m.
1). Hay un dispositivo de la junta universal. Cuando el grueso del vidrio se cambia, el cuchillo de aire se moverá hacia adelante y hacia atrás para ajustar la distancia, de modo que la distancia relativa entre el cuchillo de aire y el vidrio sea constante, para evitar el cambio en el grueso del vidrio debido dañar al vidrio.
Hay engranajes de cadena a ambos lados de la parte inferior del vidrio, que puede transferir activamente el vidrio para mantener velocidad. El vidrio no sólo de gran tamaño pero tamaño pequeño puede también pasar rápidamente.
El equipo Co., Ltd. de la automatización de Jinan Lijiang está situado en la ciudad hermosa de la primavera ------ Jinan. Una compañía que integra la investigación, el desarrollo, ventas, y servicio del equipo de proceso de cristal. Debido a su proximidad al tren de alta velocidad de Pekín-Shangai, es muy conveniente para el transporte.
La compañía está confiada a construir el equipo de cristal aislado de gama alta de la maquinaria, al aprendizaje de expertos bien conocidos, a establecer centros de R y de D, a la cooperación con las compañías bien conocidas en el país y en el extranjero, y a importar tecnología avanzada. Como nuestra compañía ha hecho un proveedor de cristal nacional y extranjero importante del equipo de proceso. Actualmente, nuestros socios amistosos incluyen el vidrio del norte, Xin Fuxing, Yaohua, Dalian Huaying, Pekín Guanhua, Shangai Hao Jing, Sichuan Li Hehua y a otras compañías bien conocidas. Desde el establecimiento de la compañía, nuestros productos se han exportado a Europa, Suramérica, Medio Oriente, Asia sudoriental, cerca de 30 países y regiones. Al mismo tiempo, cooperamos con los institutos de investigación nacionales famosos tales como grupo industrial del norte de China, universidad de Shandong, etc. para mejorar constantemente el nivel de investigación técnica. Hasta ahora, hemos sido únicos en producir la cadena de producción en línea de la vertical IG con el gas de relleno, el robot vertical del lacre de IG, el nuevo extrusor butílico, y el nuevo extrusor butílico completamente automático. Su tecnología y calidad son de China.
¡Con el desarrollo rápido de la industria del vidrio aislador, las miradas de Lijiang adelante al trabajo con usted para crear un situación de ganancia para todos y para crear en común un nuevo mundo en China!
