Datos del producto:
|
nombre: | Cadena de producción de cristal aislador automática | Diseño: | Diseño de Moudular |
---|---|---|---|
Tamaño de Max.glass: | 2500*3500m m | Tamaño de Min.glass: | 450*280m m |
Velocidad que se lava del vidrio: | 2-10m/min | Grueso de cristal: | 3-12m m |
Grueso de cristal aislador: | 50 mm | Cepillos que se lavan: | 3pairs |
Alta luz: | producción de la doble vidriera,línea de cristal aislador |

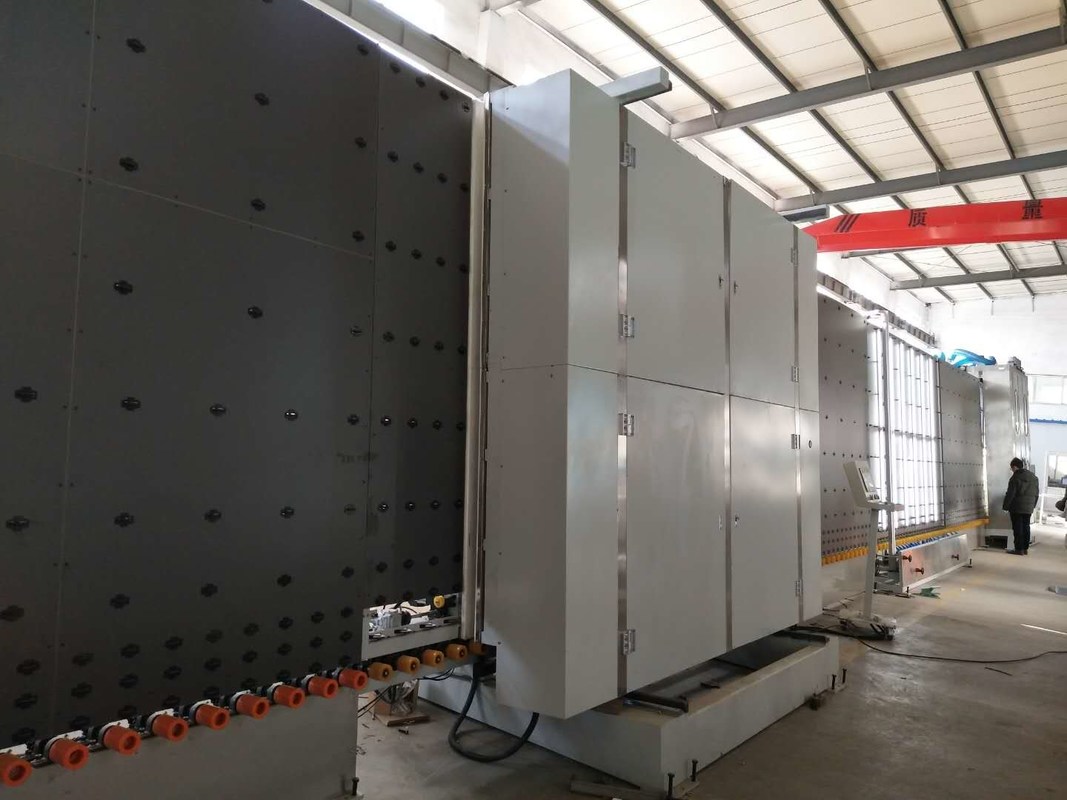

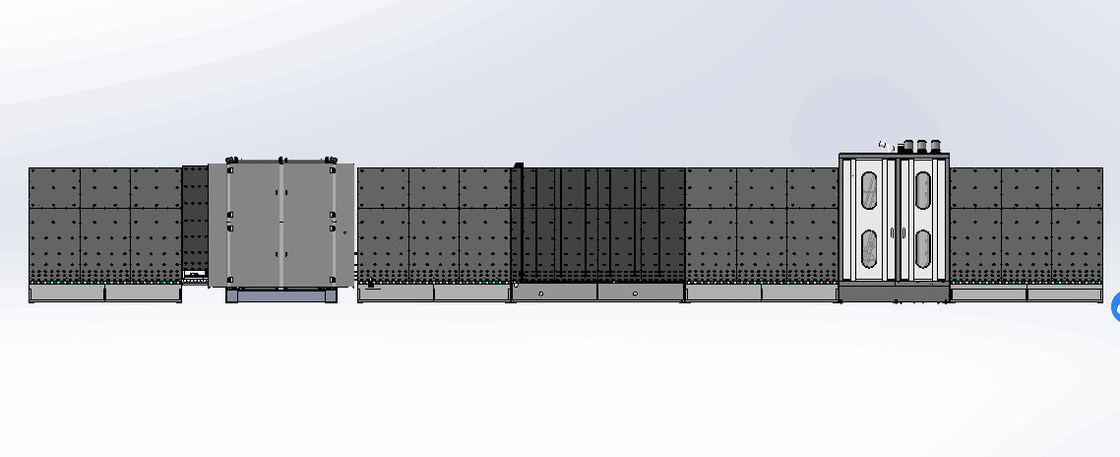

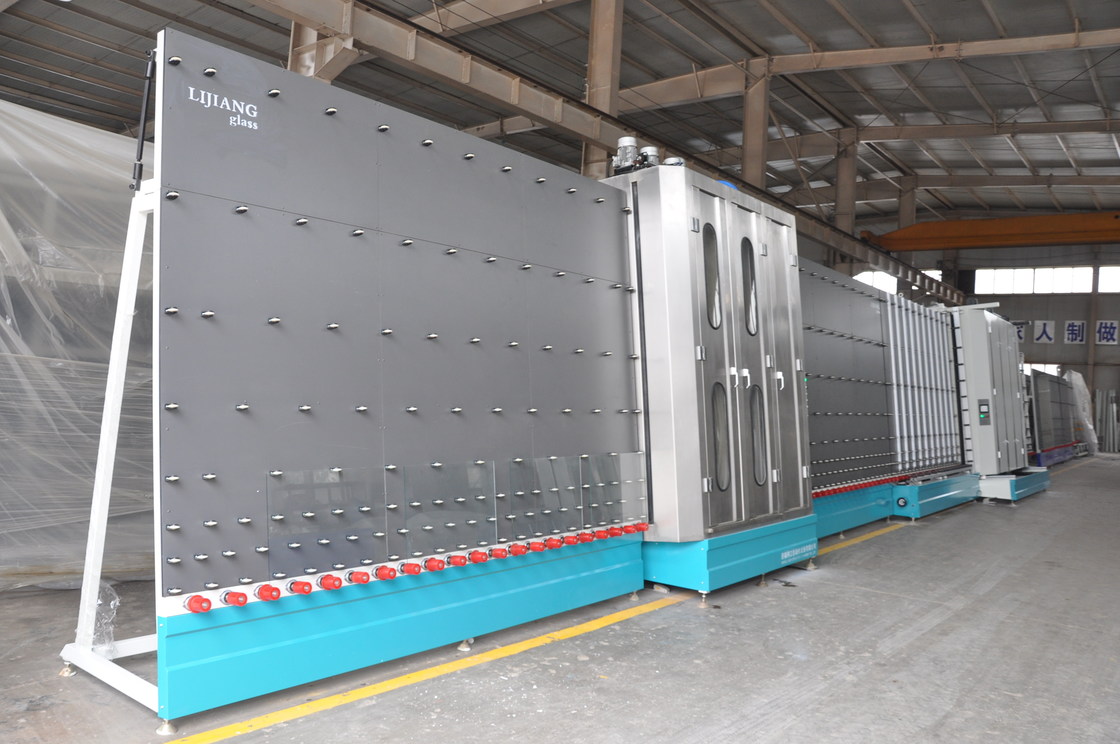

La cadena de producción de cristal aislador automática LJBZ2535 se divide en 7 porciones, él puede hacer el vidrio doble, el vidrio triple y el vidrio caminado.
1,1 estación del transportador, vertical con la pared de ayuda de rodillo
Este sensor en la maquinaria de cristal de la producción puede automaticlly reconocer el vidrio bajo de e.
El rodillo del transportador, ambos bilateral se está moviendo al mismo tiempo, asegurándose de que el pequeño vidrio puede pasar cerca.
1.2Washer y secador
La cadena de producción de la lavadora fue hecha totalmente del acero inoxidable, zona de sequía con la protección sana.
La parte más seca se puede dividir en up&down dos porciones y adopta el cuchillo de la frecuencia. Las dos piezas trabajarán al mismo tiempo cuando son secas un vidrio de gran tamaño, mientras que hay solamente abajo-partes que se secan para el vidrio tamaño pequeño, ahorrando mucha energía y electricidad.
Lavadora de la placa de cristal, los 2,50m
Grueso de la placa de cristal: 3-15 milímetros
Proceso de dimensiones: 450x280 milímetro hasta 2700 milímetros
Pneu: 6bar, R del ¼
1.3.Inspection y marco manual que colocan la estación
El equipo de cristal aislado transportaba con la frecuencia controlada, funcionamiento suavemente. El dispositivo de colocación de aluminio del marco se divide en dos porciones, al producir los pequeños pedazos de vidrio, la primera mitad del bastidor de aluminio bajo colocación no se mueve, solamente la segunda mitad del bastidor de aluminio que coloca la actuación.
La luz de alta calidad de la inspección, puede comprobar claramente si el vidrio está limpiando o no.
Puede medir el grueso del vidrio y del espaciador para el trabajo siguiente de la prensa.
Inspección y marco manual que colocan la estación
Grueso de la placa de cristal: 3 hasta 45 milímetros
Capítulo fijado detrás, horizontal y vertical ajustable stepless a partir de 2 milímetros hasta 20m m
1,4 máquina de los filling&press del gas
Junta automática, relleno del gas y el presionar de unidades de cristal aisladores.
Tiene 74 puntos ajustables (aprenda de Bystronic) para garantizar que la pieza de la prensa no fuera de forma.
La proporción del gas puede ser ajustable y el proceso de relleno entero puede exhibir en la pantalla táctil. Vínculo video
Grueso de la unidad: máximo 55 milímetros
Grueso de la placa de cristal: máximo 15 milímetros
Tamaño de Max.glass | 2500mm*3500m m |
Tamaño de Min.glass | 280milímetros *400mm |
Grueso de cristal | 3-15m m/19m m |
Grueso de cristal aislador | 50m m/60m m |
Velocidad que se lava del vidrio | 2-10m/min |
Velocidad de cristal del transportador | 45m/min |
Cepillos que se lavan | 3 pares |
Abastecimiento de agua | Consumo de agua: conductividad 0.5t/h: los 40μs/cm |
Suministro de aire | Flujo: 0.8m/min |
Presión de aire | ≥0.8MPa |
Poder total | 3P 380V 50HZ 40KW |
Dimensión | 23500*3500*3700m m |
Peso | 6500kg |
