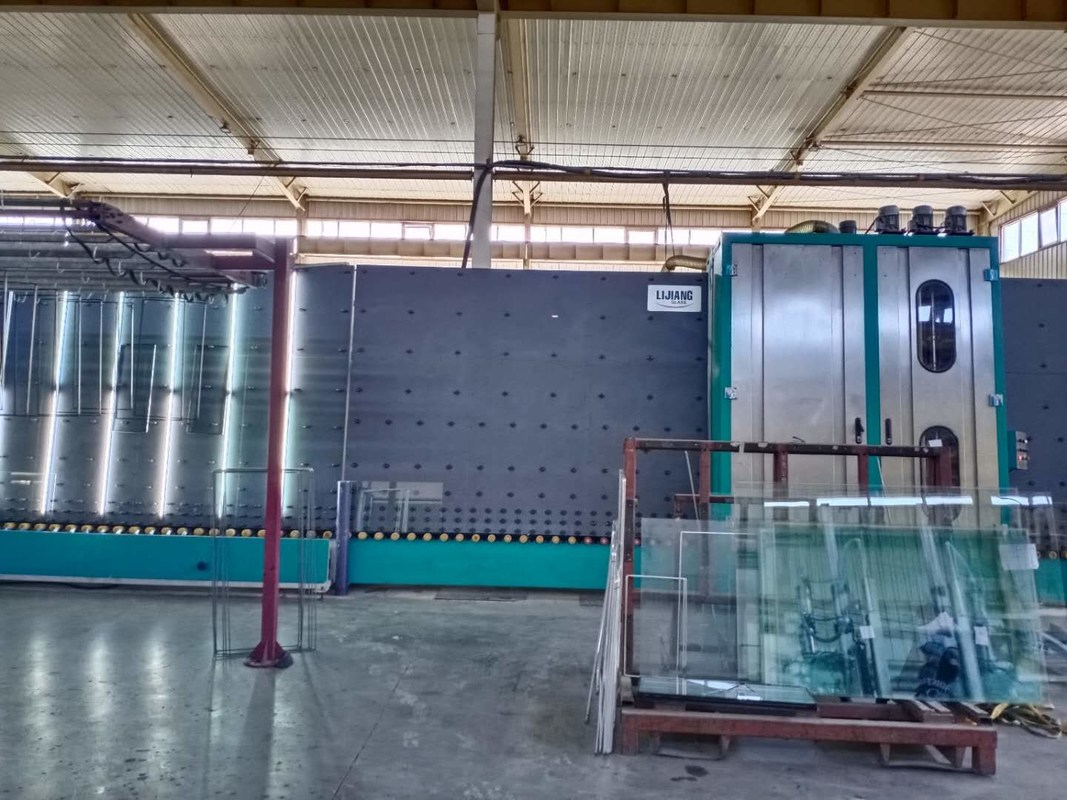

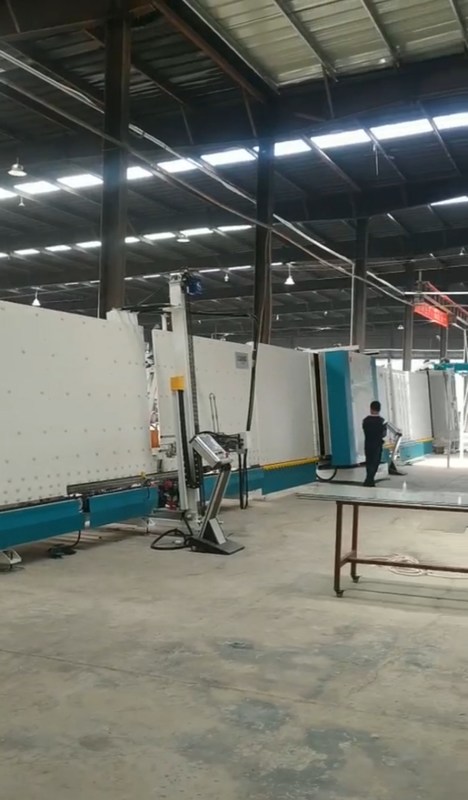

23,5 metros de máquina de cristal de la doble vidriera

Línea de transformación de cristal de la doble vidriera del gas del argón de la alta concentración con el gas de relleno automáticamente

¿Cuál es la línea de transformación de cristal aislador?

La línea de transformación de cristal aislador es una clase de equipo de proceso profundo de cristal, que se utiliza principalmente para procesar y para hacer el vidrio de la doble vidriera. Después de que se corte el pedazo de cristal original, incorpora la cadena de producción de cristal de la doble vidriera. Principalmente con la limpieza, secándose, haciendo el marco del espaciador, desecante de relleno, primero sellando (que aplica la goma butílica), control, marco del lugar, el presionar, sellando en segundo lugar (pegamento del polisulfuro o pegamento del silicón).

¿Cuál es el proceso de la doble vidriera línea de transformación de cristal?

Los productos procesados están de la velocidad de proceso de alta calidad y rápida. La cadena de producción de cristal aislador consiste en principalmente esas secciones:

sección de 01 transferencias;
lavadora 02;
sección de 03 descargas;
04 inspección y sección de la instalación;
sección de 05 transferencias;
06 que presionan y sección de relleno;
sección de 07 descargas.

La caja que se lava se hace del acero inoxidable, y el rodillo de la transferencia es rodillo de goma resistente del ácido y del álcali; la limpieza de cristal se puede observar fácilmente en cualquier momento a través de la ventana del plexiglás; la sección de alimentación y la limpieza y la sección de sequía son conducidas por el motor stepless manual de la regulación de la velocidad, y el vidrio corre suavemente en la mejor velocidad. En la sección de sequía, la superficie de cristal se puede secar usando una cuchilla inclinada de la fuerza grande del viento. La sección de la inspección se equipa del tubo ligero, que puede comprobar claramente la calidad de limpieza del vidrio; la sección cerrada se equipa de la colocación de cristal y del dispositivo de colocación de aluminio del marco, que pueden terminar las funciones de la colocación de cristal y de la colocación de aluminio del marco. El vidrio es apoyado y transmitido por el rodillo de goma transportador. El rodillo transportador es conducido por el motor (motor de la sección del rodillo) a través del convertidor de frecuencia y de la rueda de cadena. El vidrio incorpora esta sección en un de poca velocidad de la limpieza y sección del secado. Después de pasar la inspección, acelera a la sección de trabajo siguiente para mejorar el rendimiento laboral. El convertidor de frecuencia controla la velocidad de funcionamiento de esta sección del motor de regulación de la velocidad, y el interruptor fotoeléctrico controla el vidrio para incorporar la sección de trabajo siguiente.

El circuito de agua de limpieza de la cadena de producción de cristal aislador es un sistema de circulación, y el tanque de agua se equipa de un dispositivo de la calefacción por agua de la temperatura constante, y la temperatura del agua se puede mantener automáticamente en una gama razonable.

Los detalles de la máquina de proceso de cristal aislador:

• sección de 01 transferencias

Mecanismo de capa de la detección, detección automática de película baja-e off-line

• lavadora 02

Característica principal:

• Usando 6 pedazos de cepillos suaves con el pelo suave de 0.1m m, puede lavar el vidrio bajo-e

• Prelavado (opcional)

• El nuevo cuchillo de aire utiliza el perfil de aluminio (cuchillo de aire del ornitorrinco), el tamaño del mercado de aire es ajustado por el pico de aluminio del pato del perfil. Esto puede reducir el número de tornillos de reglaje, se asegura de que cada tornillo no es flojo, y evita la resonancia del cuchillo de aire.

• El cuchillo de aire puede ajustar automáticamente la anchura del cuchillo de aire según el grueso

• La caja de la operación con la exhibición de la velocidad del lavado, puede exhibir exactamente la velocidad que se lava (los 8-10m)

• Control de la temperatura automática del tanque de agua, sistema del abastecimiento de agua

• Sistema europeo del silenciador

• Material de acero inoxidable

• sección de 03 descargas

• Vidrio del almacenamiento

• 04 inspección y sección de la instalación

La nueva estructura de esta sección se cambia a una estructura de elevación del haz en línea (haz doble). Es fácil examinar y limpiar el vidrio

• sección de 05 transferencias

• Medida automática del grueso de cristal. Puede ser utilizado según necesidades reales al trabajar.

• 06 que presionan y sección de relleno

Característica principal:

• (2500mm*3500m m) el vidrio aislador Ultra-largo se puede comprimir dos veces

• Adopta la banda transportadora para transferir el vidrio, motor servo de las aplicaciones para presionar el vidrio

• La placa acuciante se puede abrir para el mantenimiento fácil

• Presionar al tablero con la estructura ajustable garantizar vida de servicio duradera

• Llene automáticamente el gas del argón del efecto de aislamiento significativo, un contenido más alto del argón

• Las zonas determinadas para llenar diverso tamaño del vidrio de método de aislamiento de la continuación reducen pérdida del argón

• Puede fijar valor del gas y mostrar el proceso del gas de relleno en la pantalla táctil

• Sensor que reacciona rápido para el control permanente del proceso del relleno del gas

• La concentración de gas puede alcanzar más el de 90%

• Ninguna necesidad a los agujeros de taladro en el marco del espaciador

• El gas estándar es gas del argón

• sección de 07 descargas

• Vidrio del almacenamiento

• Se puede conectar con la máquina el aislamiento

Datos técnicos:
